Tempat asal: | Cina |
Nama merek: | GUOMAT |
Sertifikasi: | ISO/TS16949:2009 |
Nomor model: | FD200 - 19 |
Kuantitas min Order: | 1pc |
---|---|
Kemasan rincian: | Kotak karton yang kuat atau sesuai kebutuhan pelanggan |
Waktu pengiriman: | 2-8 hari kerja |
Syarat-syarat pembayaran: | T / T, Western Union, Paypal atau Lainnya |
Menyediakan kemampuan: | 1000pcs/minggu |
Bahan: | Baja dan Karet | Norgren: | PM / 31092 |
---|---|---|---|
Garansi: | 12 bulan | Berat badan: | 3.0kg |
Nama lain: | Aktuator Udara Untuk Pneumatik | Kemampuan Tekanan: | 2-8 M Pa |
Cahaya Tinggi: | convoluted air spring,air helper springs |

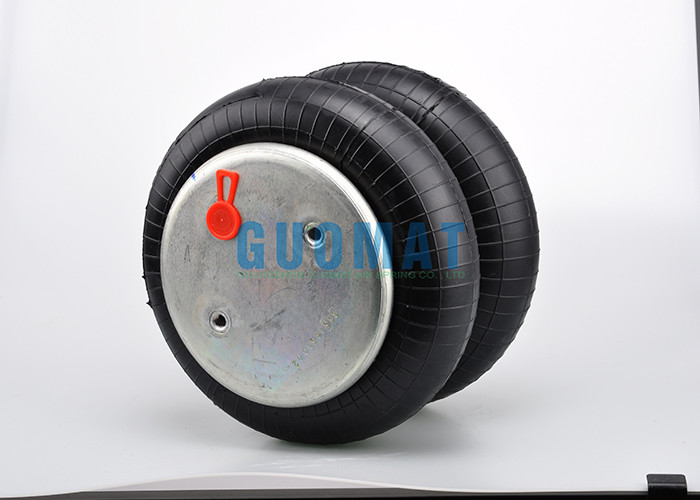

Contitech FD200-19 Spring Air Industri Mesin Cuci Komersial NORGREN PM / 31092
OEM Produsen Peralatan Asli:
BELLOW Numbers | Nomor SELESAI |
CONTITECH FD 20019 S / 895 N | Firestone: W01-358-6910 |
FIRESTONE FLEX 20 | Contitech: FD 200-19 320 |
FIRESTONE W01-358-0138 | Goodyear: 2B9-200 / 202/216 |
095-0009 | Hendrickson: S8768 / 458433 |
GOODYEAR 2B 9-200 | : 578423202 |
578923202 | Segi tiga: 6325/4320 |
PHOENIX 2B 12R | Dayton: 3546910 |
PIRELLI T20 86600 | Leland: Sc2011 |
AIRKRAFT 114001 | Navistar: 554783C1 |
Dina: A812719 / AZ812719 | |
SAF Holland: 57006910 | |
Trailers De: 133128 | |
Rem & Roda: M3501 | |
Ridewell: 1003586910C | |
Tuthill: 1371 | |
Watson & Chalin: AS-0001 / AS-0156G |
Aktuator Udara Konvolusi Ganda | ||||
Semua Pengukuran Ada Di Mm | ||||
GUOMAT NO. | Contitech NO. | Min. Tinggi desain | Diperlukan Ruang Instalasi | Maks. Pukulan |
2B4010 | FD 40-10 | 70 | 160 | 100 |
2B7013 | FD 70-13 | 72 | 180 | 128 |
2B11015 | FD 110-15 | 72 | 215 | 156 |
2B12017 | FD 120-17 | 75 | 230 | 155 |
2B12020 | FD 120-20 | 77 | 235 | 193 |
2B20019 | FD 200-19 | 75 | 265 | 200 |
2B20022 | FD 200-22 | 77 | 265 | 218 |
2B20025 | FD 200-25 | 77 | 275 | 248 |
2B33022 | FD 330-22 | 75 | 340 | 230 |
2B33030 | FD 330-30 | 77 | 355 | 283 |
2B53022 | FD 530-22 | 77 | 400 | 233 |
2B53030 | FD 530-30 | 77 | 415 | 273 |
2B53035 | FD 530-35 | 77 | 420 | 313 |
2B96022 | FD 960-22 | 95 | 490 | 225 |
2B133025 | FD 1330-25 | 92 | 570 | 243 |
Jenis-jenis umum Aktuator Konvolusi Udara Tunggal
Komposisi mata air udara berbelit-belit
Pelat Baja Atas: pelat penutup atas adalah tekanan bantalan dan menyegel udara di dalamnya
Cincin pinggang: Kulit bagian yang stabil untuk mencegah deformasi
Konotasi lubang sekrup: ditetapkan sebagai pemasangan pegas udara di mobil atau peralatan
Lubang Gas Berisi / Lubang Masuk Udara: Dengan mengisi porositas udara untuk pegas udara tiup
Bellow fleksibel: Bagian utama, dapat mengunci udara dan kegiatan fleksibel naik dan turun
Bumper Karet (Opsional): Mencegah pegas udara naik dan turun pada plat dan plat dasar tabrakan, Anda dapat memilih untuk memiliki juga tidak bisa
Konotasi lubang sekrup: ditetapkan sebagai pemasangan pegas udara di mobil atau peralatan
Pelat baja yang lebih rendah: Pelat baja yang lebih rendah adalah tekanan bantalan dan menyegel udara di dalamnya
Spesifikasi dan Data Teknis W01-358-6910 dan 2B9-200
Nomor Bagian Firestone: W01-358-6910 / W013586910 / W01 358 6910
Tinggi Terkompresi: 3.12
Nomor Plat Top: 3079
Diameter Pelat Penutup Atas: 6.31 inci / 160mm
Nomor Piston Bawah: 3090
Diameter Pelat Penutup Bawah: 6,31 inci / 160mm
Screw Center Jarak: 89 mm
Jarak Lubang Gas Antara Mur 44,5 mm
Sekrup Pelat Penutup Atas (Kacang) Gigi: 2pcsX 3 / 8-16UNC
Sekrup Pelat Penutup Bawah (Kacang) Gigi: 2pcsX 3 / 8-16UNC
Rubber Bellows MAX Diameter: 251 mm
Bellow Karet Alami Diameter 224 mm
Stroke Berfungsi: MAX 260 mm hingga MIN 75 mm
Lubang Masuk Gas / Udara: 1/4 NPTF
Firestone Bellows Number: 20
Nomor Bagian Goodyear: 2B9-200 / 2B9200 / 2B9 200
Goodyear Bellows Nomor: 578-92-3-202 / 578923202/578 92 3 202
Nomor Granning: 1371
Hendrickson Trailer Number: S-8768
Nomor Truk Hendrickson: 45843-3
Nomor Ridewell: 1003586910C
Nomor Bagian Segi Tiga: 4320
Triangle Bellows Number: 6325
Watson & Chalin #: AS-0001
Keterangan Nomor Pesanan Perakitan
Kacang buta, 1/4 NPT W01-358-6910
Kacang buta, 1/4 NPT, bumper W01-358-6911
Kacang buta, 3/4 NPT W01-358-6900
Kacang buta, 3/4 NPT, bumper W01-358-6901
Cincin manik baja countersunk,
13/4 baut, mur, pencuci W01-358-6923
Bellow karet hanya W01-358-0138
Cara Perhitungan Untuk Pneumatik, Seperti
• Massa Akan Diangkat 2000 M (Kg)
• Stroke yang Diinginkan 190 S Min (Mm)
• Jumlah Mata Air 4 N
• Tinggi Instalasi Minimum 190 H Min (Mm)
• Diameter Instalasi Minimum 500 D (Mm)
• Tekanan Udara 6 P (Bar)
