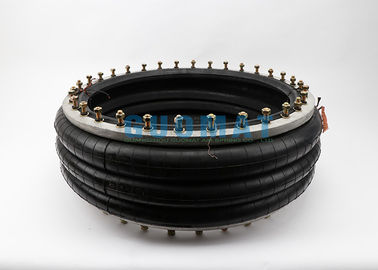

Firestone W01 M58 6984 Industrial Spring Air GUOMAT 3B6984 Di 0,7 Mpa Max Dia 715mm

Firestone W01 M58 6984 Industrial Spring Air GUOMAT 3B6984 Di 0,7 Mpa Max Dia 715mm

  • Firestone W01 M58 6984 Industrial Spring Air GUOMAT 3B6984 Di 0,7 Mpa Max Dia 715mm
  • Firestone W01 M58 6984 Industrial Spring Air GUOMAT 3B6984 Di 0,7 Mpa Max Dia 715mm
  • Firestone W01 M58 6984 Industrial Spring Air GUOMAT 3B6984 Di 0,7 Mpa Max Dia 715mm
  • Firestone W01 M58 6984 Industrial Spring Air GUOMAT 3B6984 Di 0,7 Mpa Max Dia 715mm
  • Firestone W01 M58 6984 Industrial Spring Air GUOMAT 3B6984 Di 0,7 Mpa Max Dia 715mm
Firestone W01 M58 6984 Industrial Spring Air GUOMAT 3B6984 Di 0,7 Mpa Max Dia 715mm
Detail produk:
Tempat asal: Cina
Nama merek: GUOMAT
Sertifikasi: ISO/TS16949:2009
Nomor model: 3H580384
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1pc
Kemasan rincian: kotak karton yang kuat atau sesuai kebutuhan pelanggan
Waktu pengiriman: 2-8 hari kerja
Syarat-syarat pembayaran: T / T, Western Union, Paypal atau Lainnya
Menyediakan kemampuan: 1000pcs/minggu
Kontak
Detil Deskripsi produk
Bahan: Paduan aluminium dan karet GUOMAT: W01-M58-6984
Jaminan: 12 bulan Berat bersih: 19,5 KG
Nama lain: Isolator Mata Air Industri Kemampuan Tekanan: 0,2-0,8 M Pa
berat kotor: 20,5 KG Cincin Flange: dengan atau tanpa
Metode koneksi: Koneksi Flange Ukuran cincin mengarah: 638 mm
DIA LINGKARAN BOLT: 596 mm
Cahaya Tinggi:

pegas udara berbelit-belit

,

mata air penolong

Firestone W01 M58 6984 Industrial Spring Air GUOMAT 3B6984 Di 0,7 Mpa Max Dia 715mm

Spesifikasi Pegas Udara Konvolusi Triple Industri

Deskripsi Majelis

Deskripsi
No. Pesanan Perakitan
Gaya 321
Cincin manik-manik aluminium berusuk leher (jarak yang sama), baut 45 mm, mur, ring
W01-M58-6984
Dua Ply Bellows
Hanya bellow karet
W01-358-7919

Nomor Bagian Pabrikan Deskripsi Singkat W01-M58-6984, W01M586984, WO1-M58-6984, WO1M586984 Jenis cincin manik 4
Diameter Maksimum @ 7 Bar (mm) 709 Dim # C (Diameter Baut Lingkaran mm) 597
Tinggi Maksimum (mm) 114 # dari Baut (setiap cincin) 32
Stroke Maksimum (mm) 361 Tinggi Desain (mm) 381
Minimum Dapat Digunakan Tinggi (mm) 475 3 Bar (kn) 78.5
25 mm (kn) 174.6 5 Bar (kn) 132.9
50% dari Stroke Maks (kN) 150 7 Bar (kn) 187.9
Stroke Maksimum (kn) 106.5 Frekuensi Alami (@ 5 Bar) (fn (Hz) 1.2
Technigram yang Berlaku? 113 7 Hz 97
Bahan 2-Ply, Kabel Kekuatan Tinggi 13 Hz 99.3
25 Hz 99.8

Tinggi perakitan (mm)

440 400 360 320 280 240 200 160
Volume @ 7 BAR (cu cm) 135784 125615 114722 102796 90465 77839 64589 50778
Area EFF @ 7 BAR (cm sq) 2394 2596 2757 2897 3026 3151 3277 3407

kN Force

@ 3 BAR

67,39 74.50 80.12 84.65 88.33 91.63 95.16 99.35

@ 4 BAR

92.19 101.14 108.37 114.48 119.71 124.49 129.35 134.85

@ 5 BAR

116,52 127.36 136.16 143.61 150,09 156.08 162.19 168.98

@ 6 BAR

143.26 155.70 165.72 174.35 182.12 189.54 197.05 204.99

@ 7BAR

167.54 181,66 192,94 202,76 211.80 220.56 229.36 238.43

Karakteristik Dinamis pada Tinggi Desain 380 mm (Diperlukan untuk desain isolator Airmount saja)

Mengukur

Tekanan

(BAR)

Beban (KN) Spring Rate (kN / m) Frekuensi Alami Hz
3 77.48 465 1.22
4 104,95 592 1.18
5 132.00 716 1.16
6 160.98 839 1.14
7 187.60 954 1.12

Jenis koneksi flange tabel perbandingan model pegas udara
GUOMAT NO. Contitech NO. GUOMAT NO. Contitech NO.
FS22-3DICR FS 22-3 DI CR FS960-12RS FS 960-12 RS
FS44-5DICR FS 44-5 DI CR FS1330-11RS FS 1330-11 RS
FS76-7DICR FS 76-7 DI CR FS1710-12RS FS 1710-12 RS
FS76-7DSCR FS 76-7 DS CR FS2870-16RS FS 2870-16 RS
FS138-8DS FS 138-8 DS FS5450-16RS FS 5450-16 RS
FS210-10DS FS 210-10 DS FD960-22RS FD 960-22 RS
FS412-10DS FS 412-10 DS FD1120-30RI FD 1120-30 RI
FS614-13DS FS 614-13 DS FD1330-25RS FD 1330-25 RS
FS816-15DS FS 816-15 DS FD1710-25RS FD 1710-25 RS
FD22-4DICR FD 22-4 DI CR FD1730-40RI FD 1730-40 RI
FD44-10DICR FD 44-10 DI CR FD2380-24RS FD 2380-24 RS
FD76-14DICR FD 76-14 DI CR FD2470-40RI FD 2470-40 RI
FD76-14DSCR FD 76-14 DS CR FD2870-30RS FD 2870-30 RS
FD138-18DS FD 138-18 DS FD5450-28RS FD 5450-28 RS
FD209-21DS FD 209-21 DS FT960-34RS FT 960-34 RS
FD210-22DS FD 210-22 DS FT1330-35RS FT 1330-35 RS
FD412-18DS FD 412-18 DS FT1710-38RS FT 1710-38 RS
FD614-26DS FD 614-26 DS FT2870-45RS FT 2870-45 RS
FD816-30DS FD 816-30 DS FT5450-44RS FT 5450-44 RS
FT22-6DICR FT 22-6 DI CR
FT44-15DICR FT 44-15 DI ​​CR
FT76-20DICR FT 76-20 DI CR
FT76-20DSCR FT 76-20 DS CR
FT138-26DS FT 138-26 DS
FT210-32DS FT 210-32 DS
FT412-32DS FT 412-32 DS
FT614-36DS FT 614-36 DS
FT816-40DS FT 816-40 DS
