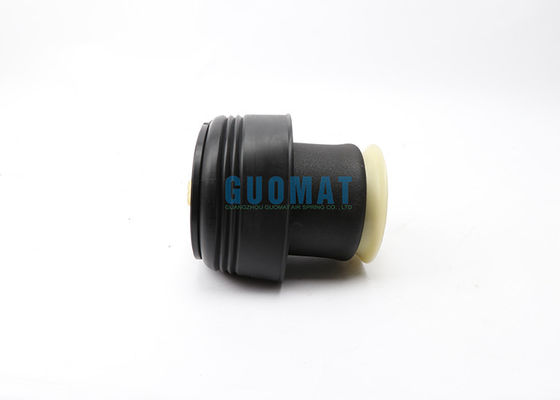

Bagian Suspensi Kantung Udara Kiri / Kanan Belakang BMW X5 E70 37126790081

Cocok untuk BMW 2007-2013 X5 E70 08-14 X6 E71

OEM Interchange lainnya:

3712 6790 078, 37126773664, 37126774041, 37126776995, 37126783419, 37126783420, 37126790078, 37126790080, 37126790080, 37126790081, 37126790081, 37126790082, 37126790082

37 12 6 790 078, 37 12 6 790 081 37 12 6 790 082, 37 12 6 790 083, 37 12 6 774 041, 37 12 6 783 419, 37 12 6 783 420, 37 12 6 773 664, 37 12 6 776 995.

Ukuran dan berat paket:

Memilih antara dua jenis pegas udara

Tipe bawah: Pegas udara tipe bawah dapat meningkat atau mengempis sesuai dengan ketegasan yang Anda inginkan. Antara dua jenis pegas udara, pegas yang satu ini menawarkan kapasitas penanganan beban yang lebih baik karena ukurannya yang lebih besar. Jenis ini adalah pilihan yang baik jika Anda mencari pegas udara yang dapat memberi Anda kemampuan mengangkat yang lebih baik pada tekanan udara yang lebih rendah. Pegas udara tipe bawah biasanya digunakan untuk aplikasi tugas berat seperti truk dan trailer. Namun, tipe ini mungkin tidak cocok untuk digunakan pada mobil yang hanya dapat mengakomodasi mekanisme suspensi berukuran lebih kecil.

Tipe lengan: Pegas udara tipe lengan dirancang untuk memiliki ukuran lebih kecil dibandingkan dengan bagian bawahnya. Jika Anda memiliki kendaraan yang tidak dapat memuat sesuatu yang sebesar pegas udara di bawah, maka Anda harus menggunakan jenis lengan. Ini tidak berkinerja baik ketika datang ke beban berat.

BMW BMW X5 (E70 / F15) X6 (E71 / F16) 37126790081 instruksi pemasangan kantong udara belakang (tutorial grafis)

Instalasi yang tepat sangat penting untuk pengalaman dan kenikmatan manfaat dari sistem ini. Luangkan waktu untuk membaca instruksi pemasangan ini sebelum Anda mulai memasang komponen-komponen ini pada kendaraan Anda. Pembongkaran dan pemasangan produk suspensi udara hanya dapat dilakukan oleh profesional yang berkualifikasi.

Penting juga untuk mencatat semua tindakan keselamatan yang diperlukan saat memasang sistem suspensi udara baru. Ini termasuk mengangkat dan mengamankan kendaraan dengan benar dan mengisolasi semua energi yang tersimpan untuk mencegah cedera pribadi atau kerusakan properti.

PERINGATAN: Sistem suspensi udara di bawah tekanan (hingga 10 bar, atau 150 lbf / in). Sebelum pembongkaran, pastikan bahwa tekanan telah dilepaskan dan lepaskan daya ke sistem suspensi udara. Jangan biarkan debu atau minyak masuk ke sistem. Selalu kenakan pelindung tangan, telinga dan mata standar saat memperbaiki sistem suspensi udara.

Informasi Umum:

Jangan simpan di lingkungan di bawah 5 ° F (-15 ° C) atau di atas 122 ° F (50 ° C).

Hindari kerusakan pada saluran udara dan kabel.

Pembongkaran dan pemasangan hanya boleh dilakukan oleh personel yang berkualifikasi penuh.

Gunakan perangkat lunak diagnostik pabrikan mobil.

PERHATIAN: Kegagalan untuk bekerja dengan cara yang ditentukan dalam instruksi atau dalam urutan lain dapat menyebabkan kerusakan pada kendaraan dan sistem suspensi udara.

PERINGATAN: Untuk menghindari korsleting saat mengoperasikan komponen elektronik, lihat manual pengguna untuk mempelajari cara melepaskan baterai.

PERINGATAN: Untuk puncak yang benar dan instruksi perawatan, keselamatan dan perawatan lainnya pada kendaraan, silakan baca manual pemilik, manual servis atau dealer mobil. Jika tidak ada dukungan yang cukup, dalam keadaan apa pun Anda tidak boleh melakukan pekerjaan apa pun di bawah kendaraan, jika tidak dapat menyebabkan cedera serius atau kematian.

Pegas udara pembongkaran

1. Atur kemudi agar lurus ke depan.

2. Angkat kendaraan.

3. Lepaskan roda belakang. (Gambar A)

Gambar A

4. Lepaskan pengencang dan panel di bawah sisi kanan kendaraan untuk mengekspos blok katup suspensi udara kendaraan. (Gambar B)

Gambar B

5. Temukan blok katup dan perlahan-lahan lepaskan saluran udara untuk mengempiskan pegas udara. Saat melihat blok katup, selang udara di sebelah kanan akan mengempiskan pegas udara di sebelah kanan, sedangkan selang udara di sebelah kiri akan mengempiskan pegas udara di sebelah kiri. (Gambar C)

Gambar C

6. Tekan dua tab pengunci dan dorong piston bawah ke atas dan lepaskan piston bawah dari kursi pegas udara bawah. (Gambar D, E)

Gambar D

Gambar E

7. Putar berlawanan arah jarum jam sekitar 90 derajat untuk melepaskan bagian atas pegas udara. Lalu tarik keluar pegas udara. (Gambar F, G)

Gambar F

Gambar G

8. Lepaskan saluran udara dari pegas udara. Lepaskan konektor saluran udara dari selang udara dan buang. (Gambar H, I)

Gambar H

Gambar I

Instalasi pegas udara

PERINGATAN: Selama pemasangan, kencangkan semua mur dan baut sesuai spesifikasi pabrikan.

PERINGATAN: Jangan lepaskan pemasangan udara dari pegas udara. Melakukannya dapat mengakibatkan kerusakan dan / atau garansi tidak valid. Lepaskan pin pengiriman putih dari fitting udara baru dan masukkan saluran udara sampai terpasang sepenuhnya.

1. Urutan pemasangan adalah kebalikan dari melepas pegas udara.

2. Lepaskan pin pengiriman putih dari fitting udara baru dan masukkan saluran udara. Tarik perlahan-lahan saluran udara ke belakang untuk memastikan bahwa saluran udara sudah terpasang sepenuhnya.
