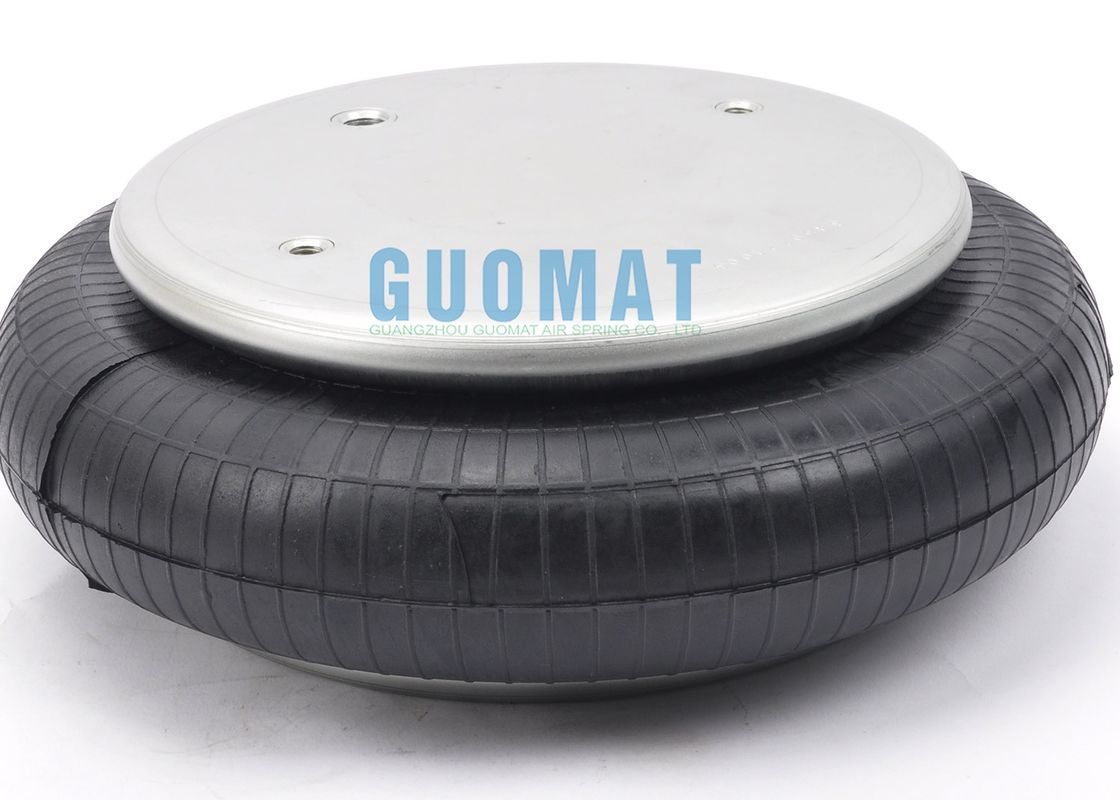

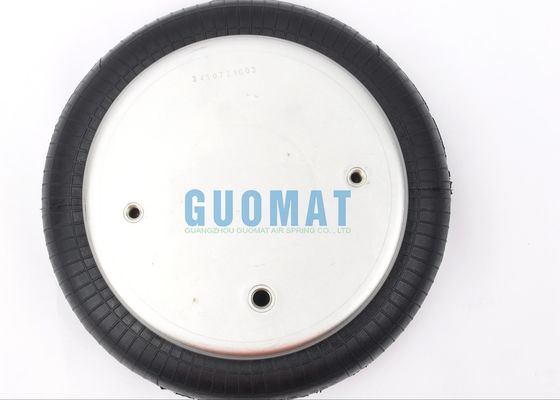

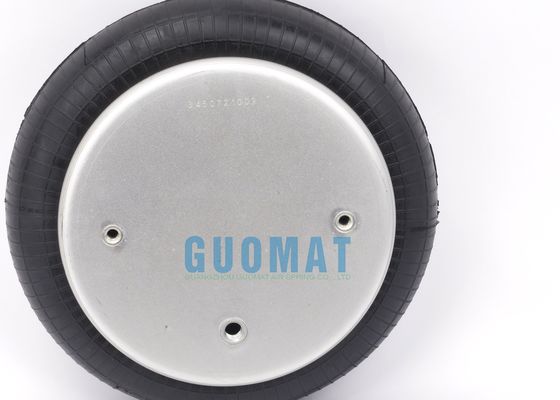

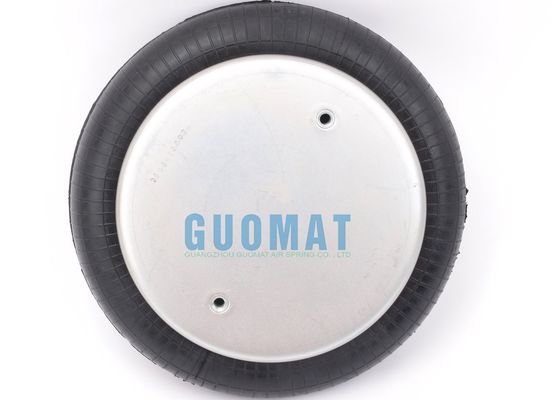

Karet Firestone Air Ride Bags W01-358-7056 19B Dengan 1/4" NPT

Industrial Air Springs W01-358-7056 Firestone Air Bag Kit Jenis Karet 19B Dengan 1/4" NPT

GUOMAT 1B5330 Palang OEM Produsen Peralatan Asli:

Nomor Bagian GUOMAT: 1B5330

Nomor Bagian Batu Api: W01-358-7056 /

Nomor Bagian Batu Api: WO13587056 /

Nomor Bagian Batu Api: WO1-358-7056 /

Nomor Bagian Batu Api: W013587056 /

Nomor Bagian Batu Api: W01 358 7056

Nomor Pesanan Firestone: W01-358-7008 /

Nomor Pesanan Batu Api: WO13587008 /

Nomor Pesanan Firestone: WO1-358-7008 /

Nomor Pesanan Batu Api: W013587008 /

Nomor Pesanan Batu Api: W01 358 7008

Nomor Bagian Firestone: W01-358-7008 /

Nomor Bagian Batu Api: WO13587008 /

Nomor Bagian Firestone: WO1-358-7008 /

Nomor Bagian Batu Api: W013587008 /

Nomor Bagian Batu Api: W01 358 7008

Firestone Bellows Nomor: 19

Nomor Bagian Goodyear: 1B12-300 /

Nomor Bagian Goodyear: 1B12 300 /

Nomor Bagian Goodyear: 1B12300 /

Nomor Bagian Goodyear: 1B12-313

Nomor Bagian Goodyear: 1B12 313

Nomor Bagian Goodyear: 1B12313

Goodyear Bellows Nomor:578-91-3-301 /

Goodyear Bellows Nomor:578 91 3 301 /

Goodyear Bellows Nomor: 578913301

Nomor Bagian Segitiga: 4474

Segitiga Bellows Nomor: 6374

Holland (Neway) Nomor: 905-57-226

Spesifikasi dan Data Teknis GUOMAT 1B5330

1. Tinggi Terkompresi: 2.12
2. Diameter Pelat Penutup Atas: 9.00 inci / 231mm
3. Nomor Piston Bawah: 3212 atau 3183
4. Diameter Pelat Penutup Bawah: 9.00 inci / 231mm
5. Jarak Pusat Sekrup : 157,5 mm
6. Jarak Lubang Gas Antar Nut 73 mm
7. Sekrup Pelat Penutup Atas (Nut) Tooth : 2pcsX 3/8-16UNC
8. Sekrup Pelat Penutup Bawah (Nut) Tooth: 2pcsX 3/8-16UNC
9. Karet Bellow MAX Diameter (Diameter Maksimum): 12,9 inci / 325 mm
10. Karet Bellow Diameter Alami 300 mm
11. Stroke Kerja: MAX 160 mm hingga MIN 55 mm
12. Tinggi Terkompresi: 2,12 inci / 105 mm
13. Lubang Gas / Saluran masuk udara: 1/4 N PTF

Kapasitas Pemuatan pada 20 psig: 1.300 lbsf

Kapasitas Pemuatan pada 60 psig: 3.900 lbsf

Kapasitas Pemuatan pada 90 psig: 5,850 lbsf

Suhu Operasi: 57Cº hingga -54Cº

Ukuran inci pegas udara W01-358-7056:

Referensi silang gaya diperpanjang tinggi (topi ujung serupa) nomor gaya
19-.75
bahan
Garis standar 2 lapis

Jenis pelat manik
3
Pusat kacang buta (inci)
6.2
Port offset dari garis tengah mur buta (inci)
2.88

Diameter maksimum @ 100 PSIG (inci)
12.9
Tinggi maksimum (inci)
5.5
Stroke maksimum (inci)
3.5
Tinggi minimum yang dapat digunakan (inci)
2
Gaya 80PSI pada langkah 1 inci (lbs)
6720
Gaya 80 PSI (lbs) pada langkah 3 inci
3730
Daya dorong maksimum untuk pukulan maksimum @ 80PSI (pon)
2630


Deskripsi produk GUOMAT 1B5330:

Peredam kejut pegas udara hanya dapat mendorong bellow ke arah benda kerja, jika tidak maka harus dilengkapi dengan pembatas langkah di akhir langkah, jika tidak, bellow akan kelebihan beban
• Untuk menekan peredam kejut pegas udara ke ketinggian minimum, diperlukan gaya reset.Biasanya, ini dicapai dengan menerapkan beban
• Seluruh permukaan bantalan pelat atas dan bawah dari peredam kejut pegas udara harus digunakan untuk menyerap gaya
• Sebelum membongkar peredam kejut pegas udara, udara internal harus dilepaskan untuk mencegah kecelakaan dan cedera diri
• Selama pengoperasian, peredam kejut pegas udara karet tidak boleh bersentuhan dengan bagian lain
