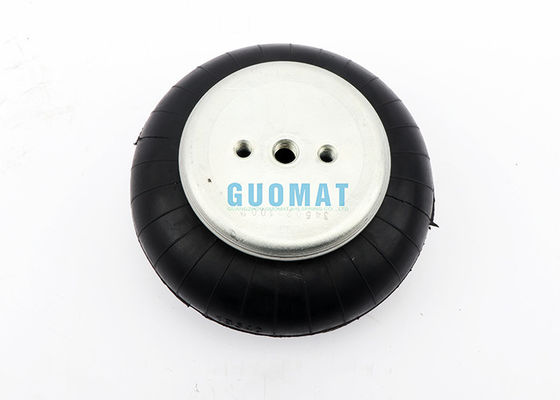

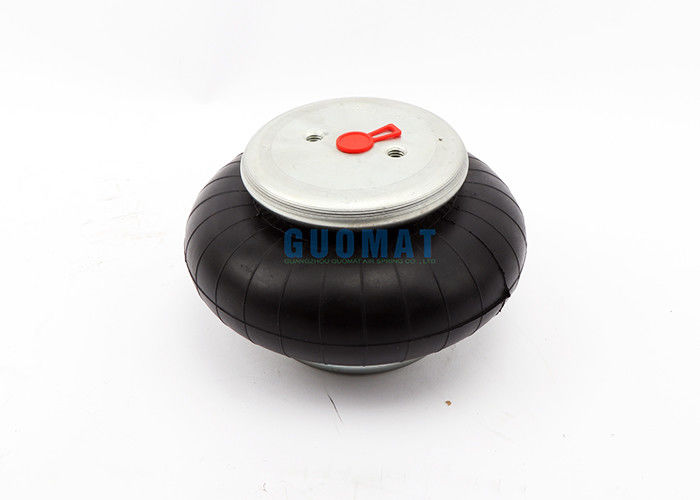

W01-358-7001 Firestone W01-358-6996 Gaya Industri Pegas Udara Tunggal 16 GUOMAT 1B7001
| Parameter Teknis W01-358-7001 |

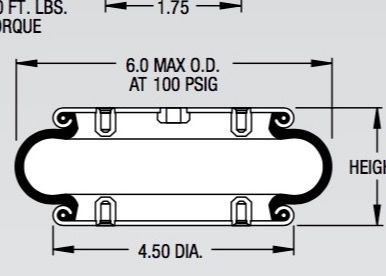

| Diameter Pelat Penutup Atas |
114 mm |
| Diameter Pelat Penutup Bawah |
114 mm |

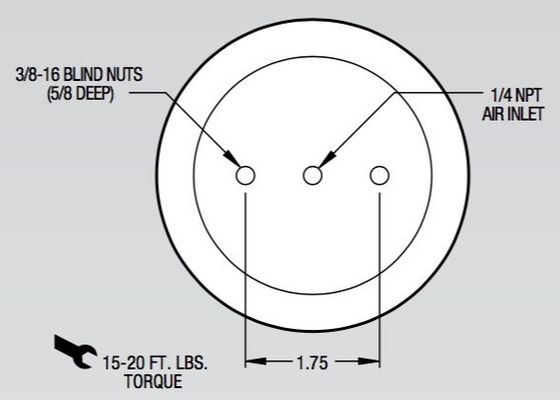

| Jarak Pusat Sekrup |
44,5 mm |
| Jarak Lubang Gas Antar Nut |
22.25 |
| Lubang Gas |
G1/4 |
| Sekrup (Mur) Gigi |
2 pcsXM10X1.5 |
| Karet Bellow MAX Diameter |
145mm |
| Stroke |
50-100mm |
Diameter maksimum @ 100 PSIG (inci)
6
Tinggi maksimum (inci)
3.3
Stroke maksimum (inci)
1.4
Tinggi minimum yang dapat digunakan (inci)
1.9
Gaya pada langkah 1 inci (lb) @ 80PSI
930
Gaya pada langkah maksimum @ 80PSI (pon)
580
Bahan
Garis standar 2 lapis
Produsen Peralatan Asli OEM:
| GUOMAT |
1B7001 |
| contitech |
FS 50-5 |
| batu api |
W01-358-7001,
W013587001,
WO1-358-7001,
WO13587001
|
| Data teknis |
| min.tekanan |
0 bar |
| Kembalikan kekuatan ke min.tinggi |
250 N |
| Berat keseluruhan dengan pelat yang dijepit |
1,2 kg |
| Isolasi getaran - nilai karakteristik dinamis |
| Tinggi desain H: direkomendasikan 90mm, minimum 70mm |
| Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Jil.V[l] |
| Gaya (Beban) [KN] |
1.7 |
2.3 |
2.8 |
3.4 |
3.8 |
4.4 |
0,5 |
| Tingkat pegas [N/cm] |
760 |
990 |
1220 |
1480 |
1610 |
1820 |
| Frekuensi alami [Hz] |
3.5 |
3.3 |
3.3 |
3.3 |
3.2 |
3.2 |
| Aplikasi pneumatik - nilai karakteristik statis |
| Gaya F [kN] |
| Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Jil.V[l] |
| Tinggi H [mm] 60 |
2.6 |
3.5 |
4.3 |
5.2 |
6.1 |
6.9 |
0,3 |
| 70 |
2.3 |
3.2 |
3.9 |
4.7 |
5.4 |
6.2 |
0.4 |
| 80 |
2.1 |
2.8 |
3.5 |
4.2 |
4.9 |
5.3 |
0,5 |
| 90 |
1.7 |
2.2 |
2.8 |
3.4 |
3.9 |
4.4 |
0,5 |
| 100 |
1.2 |
1.6 |
2 |
2.5 |
3 |
3.4 |
0.6 |
Pegas Udara Industri W01-358-7001 ini dapat digunakan untuk:
Seperti:
Peniup dan Motor,
Panel kendali,
Pemberhentian Akhir Konveyor,
Sepeda Gunung/Jejak,
Peralatan Elektronik Halus
dan Layar Bergetar.
Kacang buta, 1/4 NPT
W01-358-7001;
Nomor Bagian Batu Api: W01-358-7001
Nomor Bagian Firestone: WO13587001
Nomor Bagian Batu Api: WO1-358-7001
Nomor Bagian Batu Api: W013587001
Nomor Bagian Batu Api: W01 358 7001
Kacang buta, 3/4 NPT
W01-358-6996;
Nomor Bagian Batu Api: W01-358-6996
Nomor Bagian Batu Api: WO13586996
Nomor Bagian Batu Api: WO1-358-6996
Nomor Bagian Batu Api: W013586996
Nomor Bagian Batu Api: W01 358 6996
Cincin manik aluminium kepala soket (baut, mur, ring tidak termasuk-gunakan sekrup 1/4 tutup)
W01-358-0017;
Nomor Bagian Firestone: W01-358-0017
Nomor Bagian Batu Api: WO13580017
Nomor Bagian Firestone: WO1-358-0017
Nomor Bagian Batu Api: W013580017
Nomor Bagian Batu Api: W01 358 0017
3/4 NPT (hanya) pelat atas, pelat bawah mur buta
W01-358-0286;
Nomor Bagian Batu Api: W01-358-0286
Nomor Bagian Batu Api: WO13580286
Nomor Bagian Batu Api: WO1-358-0286
Nomor Bagian Batu Api: W013580286
Nomor Bagian Batu Api: W01 358 0286
Karet bellow saja
W01-358-0010;
Nomor Bagian Firestone: W01-358-0010
Nomor Bagian Batu Api: WO13580010
Nomor Bagian Firestone: WO1-358-0010
Nomor Bagian Batu Api: W013580010
Nomor Bagian Batu Api: W01 358 0010
