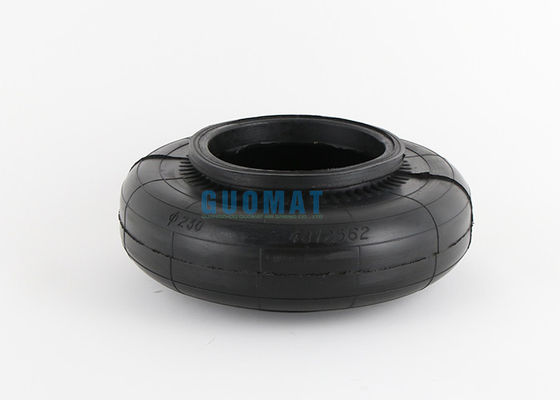

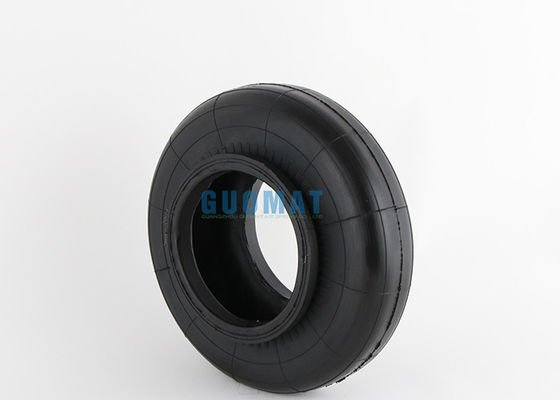

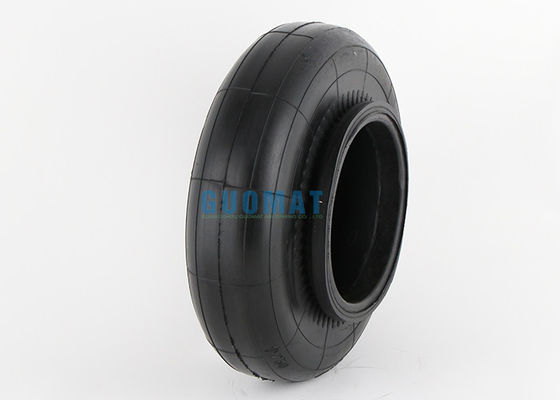

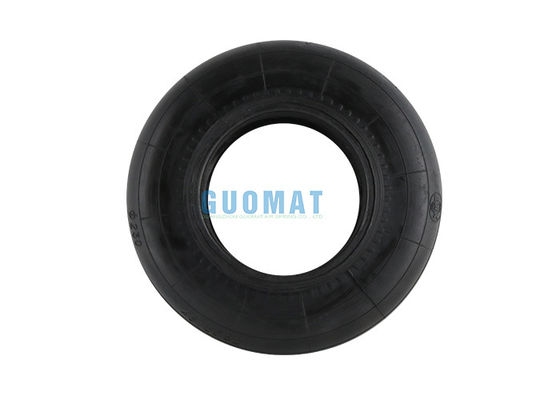

HF230/116-1 Air Spring Menggantikan V1B20 Vibracoustic Industrial Air Bags

GUOMAT NO.HF230/116-1 Air Spring Menggantikan V1B20 Vibracoustic Industrial Air Bags

Guomat HF230/116-1 spesifikasi

Kacang / Kacang Buta

Panjang Kacang: 25 mm

Nomor Sekrup Pelat Penutup Atas: 8 pcs

Nomor Sekrup Pelat Penutup Bawah: 8 pcs

Sekrup Pelat Penutup Atas (Nut) Gigi : M10

Jarak Pusat Sekrup Pelat Penutup Atas:

Sekrup Pelat Penutup Bawah (Nut) Gigi : M10

Jarak Pusat Sekrup Pelat Penutup Bawah:

Lubang Gas / Saluran masuk udara / Pemasangan Udara

Lubang Gas / Saluran masuk udara: G1/2

Pelat Penutup

Diameter Atas: 172 mm

Diameter Pelat Penutup Bawah: 172 mm

Karet Bellow

Karet Bellow Diameter Alami : 150 mm

Karet Bellow Tinggi Alami: 115 mm

Blok Bumper / Blok penyangga

Tanpa Blok Bumper

Cincin Girdle / Cincin Girdle

Tanpa Girdle Hoop

Pegas Udara Berbelit-belit Industri Tunggal

Data teknis 1 Data teknis
Kapasitas pemuatan maks.1 Kapasitas beban maks.(7 batang)
23,75 kN
Maks.Mengangkat tekanan 1 Max.Tekanan untuk proses pengangkatan
8.0 bar
Diameter maks.1 diameter maks.
305 mm
Diperlukan ruang 1 kebutuhan ruang
335 mm
Tinggi maks.1 Maks.Tinggi
175 mm
Tinggi min.1 menitTinggi
55 mm
Berat 1 berat
1,03 kg
Paksa untuk runtuh ke min.tinggi 1 mengembalikan kekuatan ke ketinggian minimum

Komposisi Elemen Pegas Udara Industri yang Berbelit-belit Memiliki Aspek Berikut:

❶Kacang / Kacang Buta– Juga bagian permanen dari rakitan Pelat Penutup.Menyediakan alternatif untuk sistem pemasangan baut.Itu cacat di dalam pelat besi

❷ Lubang Gas / Saluran masuk udara / Pemasangan Udara – Paling sering 1/4 NPT yang menyediakan pintu masuk udara ke bellow karet.

❸ Pelat penutup- Meringkuk hingga desain bellow yang lebih tahan lama dan kontrol kualitas terbesar di pabrik.Memungkinkan 100% uji kebocoran sebelum pengiriman.

❹Karet Bellow- Air Bellows mencakup empat lapisan bahan: lapisan dalam, dua lapisan kabel - kain yang diperkuat, dan penutup.Konstruksi karet alam menyediakan – sifat fungsional 65F.

❺ Blok bumper / Blok penyangga - Perangkat karet padat atau plastik rekayasa yang dirancang untuk mencegah kerusakan besar pada kendaraan atau suspensi jika terjadi kehilangan tekanan udara secara tiba-tiba di pegas.

❻ Girdle Hoop / Girdle Ring - Cincin lilitan kawat yang dibentuk untuk memberikan stabilitas lateral dari bellow pegas tipe kompleks.

GUOMAT Air Springs dapat bertahan setidaknya dua kali seumur hidup, selalu sebanyak empat kali lebih lama dari pegas baja!

• Mereka hampir tidak perlu dirawat.
• Meningkatkan masa pakai ban dan bantalan rem.
• Biarkan Anda menarik apa pun;Menghilangkan biaya masuk yang mahal.
• Sangat mengurangi kerusakan komponen dan perawatan kendaraan lainnya.
• Kembali kepada Anda di scrappage, truk dan trailer dengan suspensi udara lebih berharga.
• Memungkinkan penyeimbangan beban yang sempurna antara gandar;Memungkinkan Anda untuk berlari di salah satu batasan hukum terbesar.
• Mengurangi ketidaknyamanan dan risiko kelelahan pengemudi;Meningkatkan efisiensi keselamatan pengemudi, dan loyalitas
• Untuk memberikan kelancaran pemuatan, kurangi biaya klaim dan pengemasan asuransi yang mahal.

Gambar darivibracoustik V1B20:
