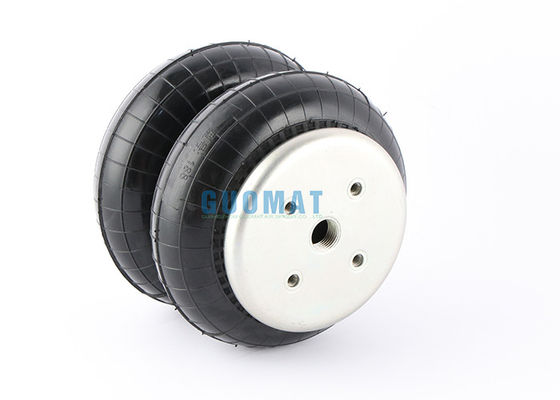

2B188168 Industrial Air Springs Double Convolution Actuator G1/4 Air Inlet

Detail produk:

Tempat asal:	Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	2B188168

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 buah
Kemasan rincian:	kotak karton yang kuat atau sebagai kebutuhan pelanggan
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	T/T, Western Union, Paypal atau Lainnya
Menyediakan kemampuan:	1000 pcs/minggu

Kontak

Detil Deskripsi produk

Bahan:	Pelat penutup baja, bellow karet	GUOMAT NO.:	2B188168
Lubang Gas:	G1/4	gigi sekrup:	4 buah M8
Jarak Pusat Sekrup:	70 mm	Diameter pelat penutup::	135 mm
Kemampuan Tekanan:	0,2-0,8 M Pa	pukulan:	75~230 mm
Nomor Baut:	4 buah
Menyoroti:	Mata Air Industri Konvolusi Ganda , Pegas Udara Industri Masuk G1/4 , Kantong Udara Bawah Ganda

GUOMAT NO.2B188168 Industrial Air Springs Double Convolution Actuator G1/4 Air Inlet

Banyak Produsen Peralatan Asli OEM dari GUOMAT NO.2B188168:

DI BAWAH NO.	LENGKAP NO.
GUOMAT NO.2B188168	GUOMAT NO.2B188168
CONTITECH 603 N	BOSCH 822419042
FIRESTONE FLEX 26	CONTITECH FD120-17
FIRESTONE W01 358 0142 FIRESTONE W013580142	DUNLOP2682 030000
PIRELLI 26	DUNLOP (FR) SO 8201
PHOENIX 2B O7 R PHOENIX 2B07 R	FESTO EB-215-155
AIRKRAFT 114050	SELAMAT ULANG TAHUN 2B 7-540
	NORGREN PM/31082 (8x2)
	PIRELLI T26 84181
	TAURUS KF 218
	WEFORMA WBZ 300-E1
	AIRKRAFT 113053

❶Kacang / Kacang Buta

Sekrup Pelat Penutup Atas (Nut) Gigi : 4 pcs X M8X1.25

Jarak Pusat Sekrup Pelat Penutup Atas : 70 mm

Sekrup Pelat Penutup Bawah (Nut) Gigi : 4 pcs X M8X1.25

Jarak Pusat Sekrup Pelat Penutup Bawah: 70mm

❷ Lubang Gas / Saluran masuk udara / Pemasangan Udara

Lubang Gas / Saluran masuk udara: G1/4

❸ Pelat penutup

Diameter Pelat Penutup Atas (Lebar): 135 mm / 5,31 inci

Diameter Pelat Penutup Bawah (Lebar): 135 mm / 5,31 inci

Nomor Pelat Penutup Atas: 3450

Nomor Pelat Penutup Bawah: 3436

❹Karet Bellow

Karet Bellow Diameter Alami : 189 mm

Karet Bellow Tinggi Alami : 177 mm

Tinggi Terkompresi: 79 mm / 3,12 inci

Tinggi Desain: 178mm-203mm / 7-8 inci

Diameter Maksimum: 218 mm / 8,6 inci

Bellows # NO.: 26

❺ Blok bumper / Blok penyangga

Tanpa Blok Bumper

❻ Girdle Hoop / Girdle Ring

Dengan Girdle Hoop: Satu Potong Girdle Hoop

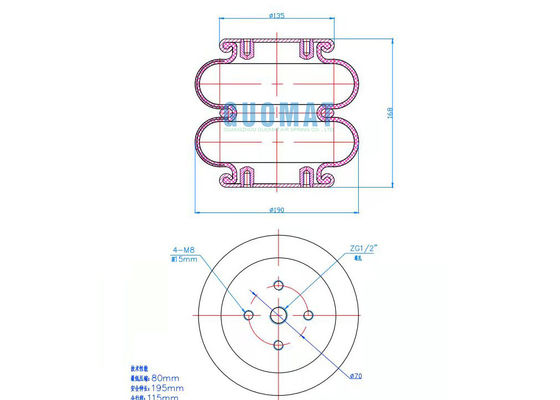

Detail data Teknis di foto di bawah ini

	Nomor pesanan.
Karet bellow saja	60221
dengan pelat berkerut, saluran masuk udara 3/4 NPT 0 in. eksentrik	75967

Isolasi getaran - nilai karakteristik dinamis

Tinggi desain H: disarankan 7,48 inci, minimum 6,89 inci
Tekanan p [psi]	40	60	80	100	120	Jil.V [dalam.3]
Gaya (Beban) [lbf]	778	1210	1640	2060	2460
Tingkat pegas [lbf/in.]	311	492	673	854	1040	232
Frekuensi alami [Hz]	2.1	2.0	2.0	2.0	2.0

Aplikasi pneumatik - nilai karakteristik statis Gaya F [kN]

Angkatan F [lbf]
Tekanan p [psi]		40	60	80	100	120	Jil.V [dalam.3]
Tinggi H [dalam]	8.0	681	1070	1440	1820	2180	240
	7.0	885	1340	1790	2260	2710	220
	6.0	1070	1580	2110	2650	3170	200
	5.0	1210	1790	2390	3000	3570	170
	4.0	1330	1970	2640	3310	3910	140
	3.0	1420	2120	2840	3560	4160	120
