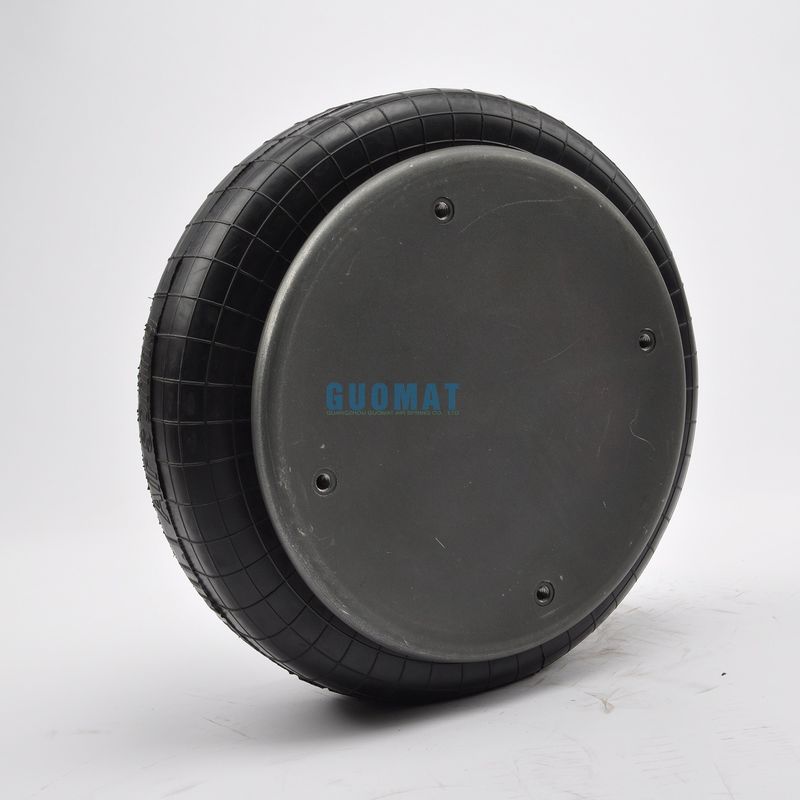

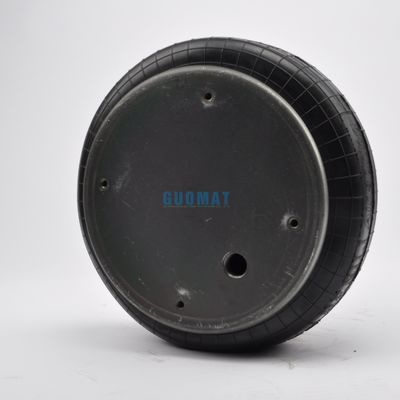

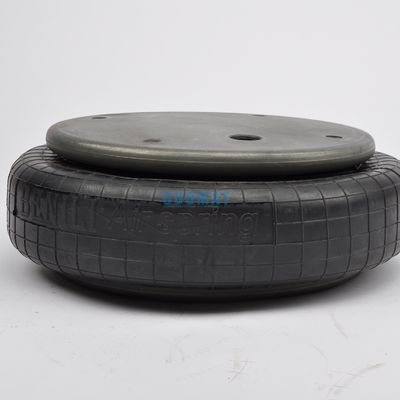

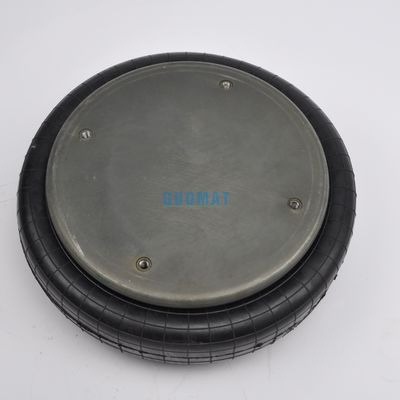

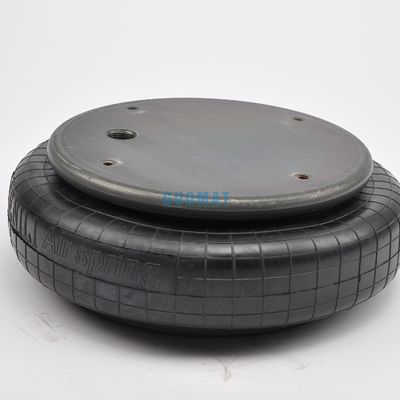

W01M586100 Single Convoluted Air Spring GUOMAT NO.1B53014 3/4 NPT Air Inlet Dua Ply Bellows
GUOMAT 1B530143/4 Spesifikasi dan Data Teknis
Suhu operasi: 57Co sampai -54Co
GUOMAT NO:1B53014 3/4
No salib.:W01-M58-6101
Kacang / Kacang Buta

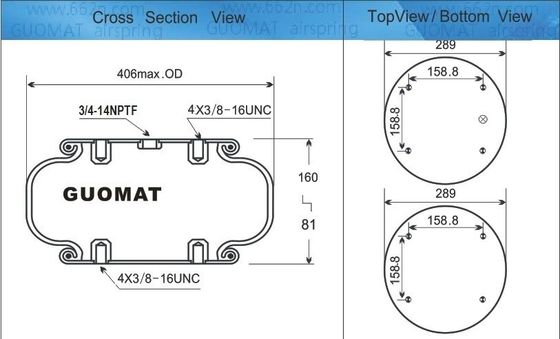

Bagian atas tutup plat sekrup (kacang) gigi:4pcsX 3/8-16UNC
Jarak pusat sekrup dari pelat penutup atas:158.8 mm
Bagian bawah Tutup Piring Sekrup (Kacang) Gigi: 4pcsX 3/8-16UNC
Jarak pusat sekrup dari pelat penutup bawah: 158,8 mm
Jarak Lubang Gas Antara Nut 79,4 mm
Lubang Gas / Inlet Udara / Fitting Udara
Lubang Gas / Inlet Udara: 1/4 NPT
Plat penutup
Diameter plat penutup atas (lebar): 289mm
Diameter plat penutup bagian bawah (lebar): 289 mm
Baja Karet
Karet Bellows Diameter alami 380 mm
Diameter Karet Max: 406 mm
Tinggi alami: 120 mm
Jarak Kerja: MAX 160 mm sampai MIN 81 mm
Bumper block / Buffer block
Tanpa Blok Bumper
Girdle Hoop / Girdle Ring
Dengan Girdle Hoop: Tanpa Girdle Hoop
|
Isolasi getaran - nilai karakteristik dinamis
Tinggi desain H: 5,91 inci direkomendasikan, minimal 4,72 inci
|
| Tekanan p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Kekuatan (Beban) [lbf] |
3840 |
5800 |
7820 |
9830 |
11800 |
685 |
| Kecepatan pegas [lbf/in.] |
1980 |
2590 |
3280 |
4060 |
4630 |
| Frekuensi alami [Hz] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
|
Aplikasi Pneumatik - Karakteristik Statik
Kekuatan F [lbf]
|
| Tekanan p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Tinggi H [in.] |
6.5 |
3340 |
5060 |
6840 |
8660 |
10500 |
740 |
| 6.0 |
3760 |
5690 |
7650 |
9660 |
11600 |
690 |
| 5.5 |
4140 |
6250 |
8380 |
10600 |
12700 |
650 |
| 5.0 |
4450 |
6680 |
8960 |
11300 |
13500 |
610 |
| 4.5 |
4720 |
7070 |
9460 |
11900 |
14300 |
560 |
| 4.0 |
4940 |
7380 |
9870 |
12400 |
14900 |
510 |
| 3.5 |
5120 |
7610 |
10200 |
12800 |
15300 |
450 |
| 3.0 |
5260 |
7810 |
10500 |
13100 |
15700 |
380 |
| 2.5 |
5350 |
7970 |
10700 |
13400 |
16000 |
300 |
Jenis yang digunakan dari Single Convolution Air Actuator
| Akturator Udara Convolution Tunggal |
| Semua Ukuran Dalam Mm |
| GUOMAT NO. |
Fire stone air spring NO. |
Min. Tinggi desain |
Ruang Instalasi yang Dibutuhkan |
Max. stroke |
| |
|
|
|
|
| 1B53014 31/4 |
W01-M58-6101 |
51 |
420 |
134 |
| |
|
|
|
|
Deskripsi GUOMAT 1B53014 3/4:
Metode tradisional dari fluidized bed damping terutama karet bantalan, yang membutuhkan pegas baja yang lebih tinggi Namun, kedua metode penyerapan kejut ini gagal memenuhi kebutuhan pengguna akhir.pengenalan "air spring isolation system" dari luar negeri telah memungkinkan isolasi daripada penyerapan kejutDengan cara konversi energi yang unik, getaran energi mekanik menjadi energi internal, membuat 95 persen getaran terisolasi, untuk mencapai efek isolasi sejati.
Berbagai jenis tempat tidur fluidized, sesuai dengan berat keseluruhan tempat tidur fluidized untuk memilih kapasitas bantalan yang tepat dari mata air,dan tempat tidur fluidized sesuai dengan panjang dan lebar dan tinggi dari desain dari instalasi tertentu, dan air spring mudah instalasi, tetapi juga membuat isolasi Sistem instalasi jauh lebih mudah daripada memasang spring baja.
Isolasi kantong udara, ada dua metode kontrol. Salah satunya adalah kelompok (biasanya 4 atau 6) kantong udara dengan satu katup satu arah, seperti ban mobil.
Ukuran lain yang juga kami miliki:
Gaya:113 Dua Ply Bellows
Kacang buta, 1/4 BSP:W01-M58-6101
Kacang buta, 1/4 BSP, bumper:W01-M58-6103
Kacang buta, 3/4 BSP:W01-M58-6100
Kacang buta, 3/4 BSP, bumper:W01-M58-6102
Ringan manik baja yang terendam, baut 40 mm, pencuci kacang:W01-M58-7538
Hanya balon karet:W01-358-0135
Kekuatan untuk runtuh ke ketinggian minimum (@ 0 BAR): 76N
128 Konstruksi Kekuatan Tinggi
Kacang buta, 114 BSP:W01-M58-6071
Kacang buta, 114 BSP, bumper karet:W01-M58-6068
Kacang buta, 3/4 BSP:W01-M58-6070
Kacang buta, 3/4 BSP, bumper karet:W01-M58-6069
Hanya balon karet:W01-358-0231
