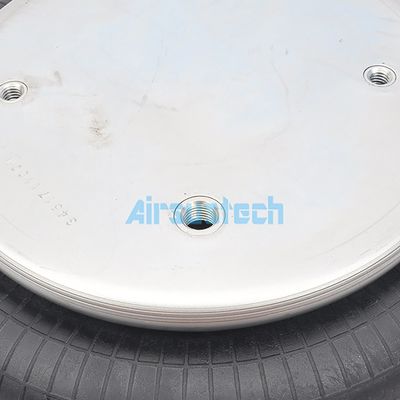

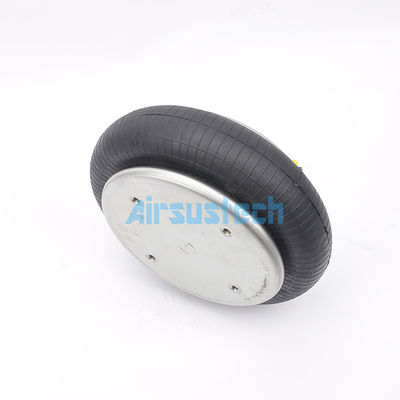

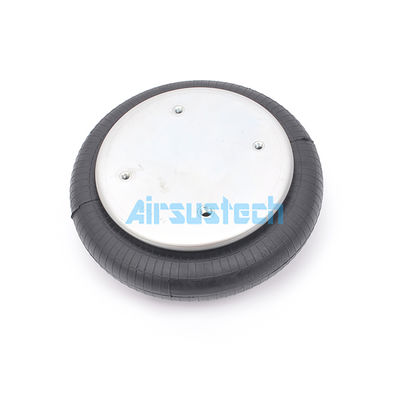

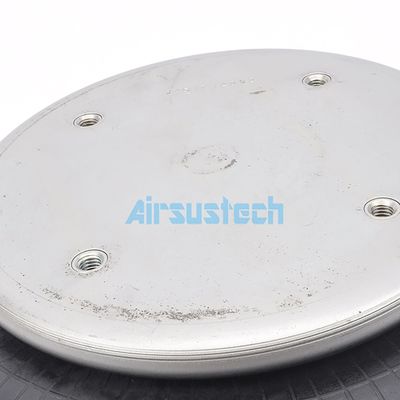

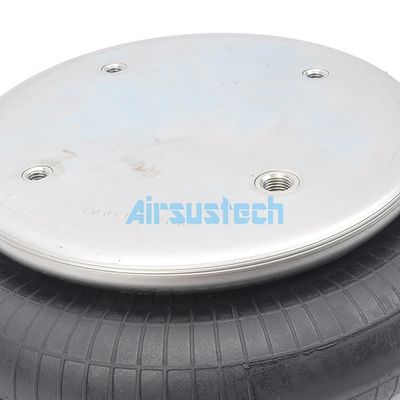

Satu Air Spring 1B5171 Gaya Mengganti Contitech FS330-11 468 Karet Bellows
Referensi No.
| Batu api W01-358-7009 |
Segitiga 6374 |
| Batu api W013587009 |
Segitiga 4468 |
| Batu api W01 3587009 |
SAF-HollandAR741 |
| Contitech FS330-11 468 |
Neway90557002 |
| Contitech FS 330-11 468 |
Goodyear 1B12-301 |
| Contitech FS330 11 468 |
Goodyear 1B12 301 |
| Contitech FS 330 11 468 |
Goodyear 1B12-313 |
| Contitech FS33011468 |
Goodyear 1B12 313 |
| Contitech FS33011 468 |
|
Spesifikasi dan Parameter Teknis Rinci: 1B5171
Gigi sekrup plat atas (kacang): 3× 3/8-16UNC
Gigi sekrup (kacang) dari pelat penutup bagian bawah: 4× 3/8-16UNC
- Fittings lubang udara/inlet udara/udara
Lubang udara/inlet udara: 1/4NPTF
Diameter pelat atas: 231 mm
Diameter penutup bagian bawah: 231mm
Diameter karet bellow: 325mm
Stroke: 55mm sampai 160mm
Tidak ada blok bemper.
- Lingkaran sabuk/Lingkaran sabuk
Tanpa tali pinggang
Tekanan minimal: 0 bar
Kekuatan pengembalian ke ketinggian minimum: ≤300N
Berat keseluruhan dengan lempeng yang dikencangkan: 4,1 kg
Isolasi getaran - nilai karakteristik dinamis
Tinggi desain H: direkomendasikan 130mm, minimal 100mm
| Tekanan p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Kekuatan (Load) [KN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
6.8 |
| Kecepatan pegas [N/cm] |
2645 |
3290 |
3935 |
4580 |
5225 |
5870 |
| Frekuensi alami [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
Nilai karakteristik aplikasi pneumatik-statis
F[KN]
| Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Tinggi H[mm] |
130 |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
7.0 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
6.3 |
| 110 |
12.7 |
16.9 |
21.1 |
25.8 |
30.1 |
34.4 |
5.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
5.6 |
| 90 |
14.4 |
19.2 |
24.0 |
29.1 |
34.0 |
38.9 |
5.3 |
| 80 |
15.0 |
20.2 |
25.2 |
30.5 |
35.5 |
40.6 |
4.9 |
| 70 |
15.5 |
20.9 |
26.2 |
31.6 |
36.9 |
42.1 |
4.3 |
| 60 |
16.0 |
21.6 |
27.1 |
32.6 |
38.0 |
43.3 |
3.9 |
Aplikasi
Pindustri pulp dan kertas
Pabrik kayu
Meja angkat
Tsistem penggilingan dan pemesinan
Produksi energi
Alatrobotika dan otomatisasi
Pengumpulan komponen
Perangkat mobil
Peralatan medis
Sistem konveyor
Kemasan
Keuntungan
1Keakuratan kontrol yang tepat: peredam kelelawar udara memberikan kontrol tinggi yang tepat dengan menyesuaikan tekanan udara internal.Fitur ini menghilangkan kelelahan dan satu kali masalah pengaturan umum dalam jenis isolator lainnya.
2. memperpanjang umur peralatan: air spring shock absorber karena prinsip shock absorption khusus, mencerminkan keuntungan besar dalam pemeliharaan peralatanketika pegas baja tradisional terpengaruh, akan menghasilkan fenomena getaran diri, frekuensi getaran diri dapat langsung ditransmisikan ke peralatan, mengakibatkan longgar dan kerusakan peralatan.Damping air musim semi jauh lebih baik, dan bahkan mungkin untuk mencapai damping lengkap, secara signifikan mengurangi biaya pemeliharaan peralatan dan memperpanjang umur peralatan
3. Berbagai tindakan: beban isolasi getaran air spring shock absorber pada setiap titik instalasi dari 10KG hingga lebih dari 10 ton, dapat memenuhi berbagai persyaratan produksi yang berbeda.(Guomat air spring sebagai contoh, mungkin ada perbedaan antara merek)
4. Superior shock absorption: Air spring shock absorber memberikan isolasi getaran superior di antara semua jenis absorber getaran. Frekuensi alami dari sistem dapat serendah 1 hz.Frekuensi alami sistem dapat bahkan lebih rendah jika ruang penyimpanan udara tambahan ditambahkanUntuk mencapai efek yang sama, deformasi statis dari spiral spring shock absorber tradisional harus setidaknya 230 mm.

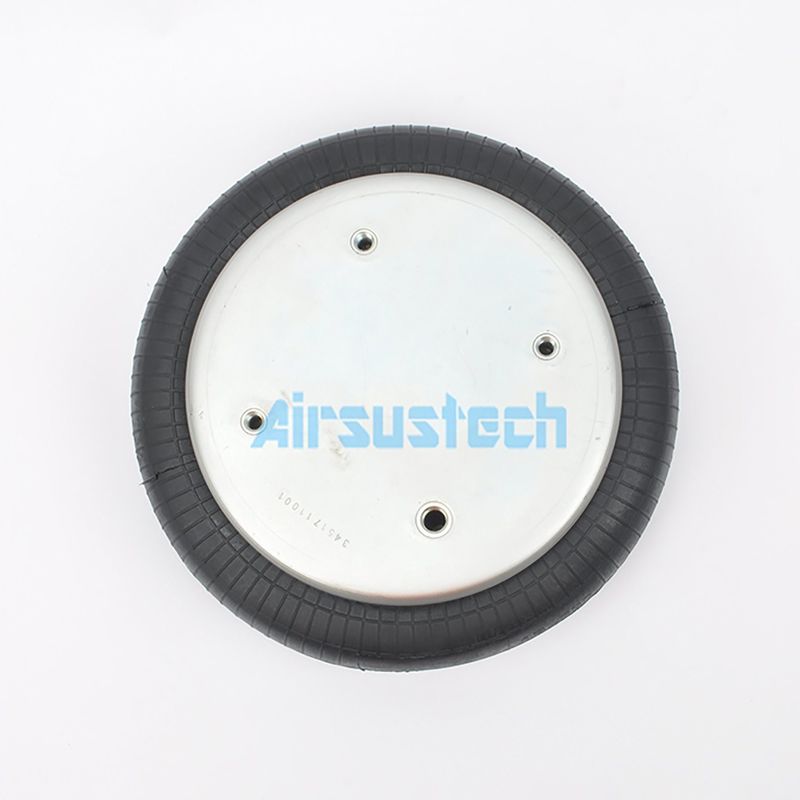

Gambar terkait dari 1B5171
