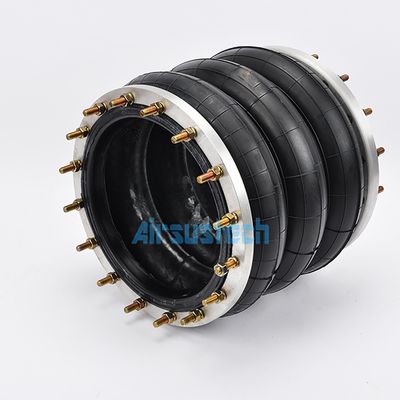

Triple Convoluted Air Spring Actuator 360306H-3 Shock Karet Industri

Detail produk:

Tempat asal:	Guangzhou, Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	360306H-3

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	5pcs
Harga:	USD79.9-99.9/PC
Kemasan rincian:	Kotak Karton yang kuat atau sebagai Kebutuhan Pelanggan
Waktu pengiriman:	3-7 Hari Kerja
Syarat-syarat pembayaran:	L/C, T/T, Western Union atau lainnya
Menyediakan kemampuan:	1000PCS/Minggu

Kontak

Detil Deskripsi produk

Nama:	Flange Shock Udara Karet Industri Permintaan Disesuaikan	Merek:	GUOMAT atau Netral
Kualitas:	100% Teruji	Jaminan:	12 bulan
Bagian:	Udara musim semi	Tipe Musim Semi:	Tipe Tiga Berbelit-belit
Bahan:	Karet alam	Min. Min. Pressure Tekanan:	0 batang
Menyoroti:	Aktuator Air Spring Tiga Kali Terbentuk , 360306H-3 Air Spring Actuator

Triple Convoluted Air Spring Actuator 360306H-3 Shock Karet Industri

Spesifikasi dan Parameter Teknis Rinci: 360306H-3

Ukuran Model	Diameter nominal	Diameter terbesar ((0.7MPA)	Kapasitas bantalan pada ketinggian desain			Frekuensi alami ((0.7MPA)	Stroke		Berat badan
			0.2MPA	0.5MPA	0.7MPA		Ketinggian kompresi minimum	Ketinggian perpanjangan yang aman
360306H-3	280	380	1250	3220	4570	1.3	122	360	8.25

Kacang / Kacang Buta
Bagian atas plat penutup sekrup (kacang) gigi: 16 × M10
Bagian bawah tutup plat sekrup (kacang) gigi: 16 × M10
Lubang Gas / Inlet Udara / Fitting Udara
Lubang Gas / Inlet Udara: G1/2
Plat penutup
Diameter pelat penutup atas:347mm
Diameter pelat penutup bawah: 347mm
Baja Karet
Diameter alami: 380mm
Diameter alami dari karet :306 mm
Bumper block / Buffer block
Tanpa Blok Bumper
Girdle Hoop / Girdle Ring/Belt Loop
Dua bagian lingkaran sabuk/ring sabuk/gelung sabuk

Bantalan beban Kekuatan (kg)	Tekanan inflasi	0.2MPa	0.3MPa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7MPa Volume ((dm3)
	Ketinggian instalasi
	115 mm)	1915	2720	3632	4633	5604	6560	7545	9.06
	173 mm)	1654	2527	3374	4235	5146	6023	6909	13.72
	231 ((mm)	1425	2140	2961	3697	4496	5313	6071	18.67
	289 mm)	1295	1981	2640	3374	4057	4746	5507	22.28
	306 mm)	1211	1840	2514	3136	3825	4491	5163	23.62
	347 mm)	1058	1640	2225	2812	3430	4074	4702	26.53
	360 ((mm)	1014	1470	2139	2716	3286	3877	4500	27.8
	390 ((mm)	861	1336	1840	2342	2871	3405	3956	28.45
Kekakuan dan frekuensi pada ketinggian desain	Kekuatan vertikal ((Kg/cm)	147	201	260	280	300	327	371
Kekakuan dan frekuensi pada ketinggian desain	Frekuensi alami Hz	1.74	1.65	1.61	1.5	1.4	1.35	1.34
Kekakuan dan frekuensi pada ketinggian desain	Frekuensi alami cpm	104	99	97	90	84	81	80

Jenis lain

Ukuran Model	Diameter nominal	Diameter terbesar ((0.7MPA)	Kapasitas bantalan pada ketinggian desain			Frekuensi alami ((0.7MPA)	Stroke		Berat badan
Ukuran Model	Diameter nominal	Diameter terbesar ((0.7MPA)	0.2MPA	0.5MPA	0.7MPA	Frekuensi alami ((0.7MPA)	Ketinggian kompresi minimum	Ketinggian perpanjangan yang aman	Berat badan
086060H-1	50	110	44	123	175	5.18	42	90	1
120060H-1	80	130	122	313	444	3.79	42	65	1.6
150076H-1	104	160	164	435	621	3.5	46	85	1.4
188102H-1A	120	210	208	587	862	3.05	52	115	2.25
215120H-1	125	233	294	768	1109	2.83	42	140	2.9
235118H-1	180	260	474	1185	1684	2.52	60	136	2.6
235150H-1	180	260	441	1205	1740	2.29	65	172	3.1
260135H-1	170	290	425	1150	1670	2.4	55	155	2.95
280126H-1	195	300	643	1662	2370	2.46	50	144	3.75
320124H-1	230	340	798	2071	2965	2.28	52	142	3.9
130142H-2	80	150	80	219	314	3.12	72	162	4.4
156130H-2	118	170					70	146	3.15
160166H-2	100	175	149	413	593	2.3	82	190	2.35
168132H-2	120	185	229	589	832	2.53	72	151	2.2
200142H-2	150	220	326	843	1195	2.02	78	162	3.05
220200H-2	148	250	354	920	1310	1.89	90	229	3.22
230214H-2	150	255	388	1023	1457	1.93	88	246	4.05
235152H-2	180	250	461	1180	1667	1.91	80	174	3.25
235210H-2	180	250					80	245
250180H-2	185	270	520	1345	1904	1.74	84	206	3.95
252163H-2	192	275	422	1142	1644	1.73	82	238	4.2
260230H-2	170	290	374	1036	1506	1.78	90	263	4.85
280214H-2	200	305	668	1741	2480	1.68	88	246	5.57
290265H-2	205	320	440	1250	1800	1.19	90	303	6.55
300170H-2	240	320	849	2156	3045	1.74	85	195	5.35
310214H-2	230	330	813	2078	2992	1.89	88	245	7
330214H-2	250	355	1064	2749	3897	1.65	88	246	7.75
330254H-2	230	355	861	2222	3166	1.75	88	290	7.24
350255H-2	250	380	1095	2851	4098	1.45	90	295	8.2
360214H-2	280	380	1250	3220	4570	1.36	88	246	7.9
380221H-2	300	405	1432	3765	5352	1.34	90	255	8.5
400217H-2	320	430	1753	4450	6300	1.66	90	249	11.1
400255H-2	300	430	1465	3752	5256	1.55	90	295	10.4
430255H-2	330	460	1760	4526	6427	1.43	90	295	10.2
480217H-2	400	510	2723	6850	9700	1.27	88	249	13.8
520217H-2	440	550	3070	7850	11094	1.41	90	249	14.5
580214H-2	500	600	3978	10137	14293	1.65	88	246	13.3
630262H-2	530	660	4371	10585	15801	1.48	90	300	19.9
680262H-2	580	710	5278	13596	19313	1.35	90	302	18.6
200206H-3	150	220	229	634	888	1.68	116	236	3.75
250260H-3	185	270	507	1344	1924	1.7	116	299	5.5
255230H-3	200	280	566	1460	2070	1.3	116	264	5.55
255322H-3	200	290					116	400	5.85
310306H-3	230	330	861	2239	3170	1.3	120	354	7.3
330306H-3	250	355	1035	2730	3892	1.4	120	354	8.69
380316H-3	300	405	1401	3672	5235	1.32	122	370	10.95
400312H-3	320	430	1724	4436	6308	1.19	122	360	11.8
430370H-3	330	460	1716	4435	6333	1.20	122	430	13.8
480312H-3	400	510	2650	6883	9768	1.17	122	360	16.5
520312H-3	400	550	3046	7932	11262	1.32	122	360	20.1
580306H-3	500	600	3950	10181	14409	1.22	118	354	19.16
630376H-3	530	660	4243	11045	45612	0.94	122	436	24.1
680376H-3	580	710	5259	13620	19339	1.27	122	436	27.6

Keuntungan

1) Musim semi udara memiliki karakteristik keras nonlinear yang sangat baik, yang dapat secara efektif membatasi amplitudo, menghindari resonansi, dan mencegah dampak.
2) Karena media yang digunakan oleh mata air terutama udara, mudah untuk menerapkan kontrol aktif.
3) Kekakuan k dari air spring bervariasi dengan beban P, sehingga di bawah beban yang berbeda, frekuensi alami dari sistem isolasi getaran hampir tidak berubah,dan efek isolasi getaran hampir tidak berubah.
4) Ketahanan air mata air dapat diatur, dan kekakuan sistem dapat diubah dengan mengubah volume ruang udara atau tekanan rongga dalam.
5) Untuk mata air dengan ukuran yang sama, ketika tekanan internal berubah, kapasitas bantalan yang berbeda dapat diperoleh.
6) Meningkatkan volume total mata air dapat mengurangi frekuensi alami dari sistem isolasi getaran
7) Musim semi udara dapat menggunakan sistem klep kontrol ketinggian untuk menjaga ketinggian kerja musim semi udara pada dasarnya tidak berubah di bawah beban yang berbeda.
