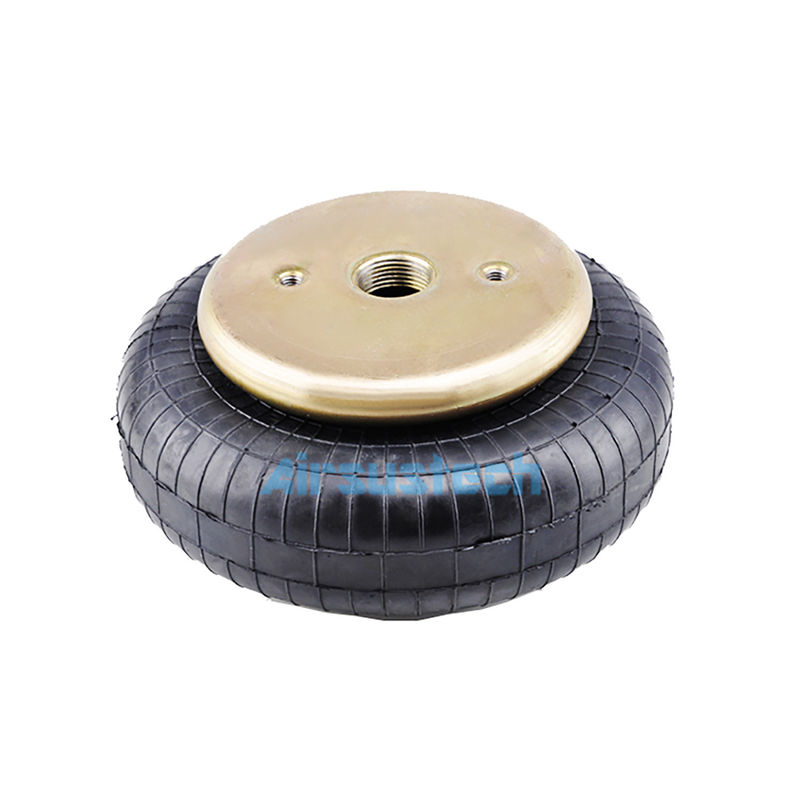

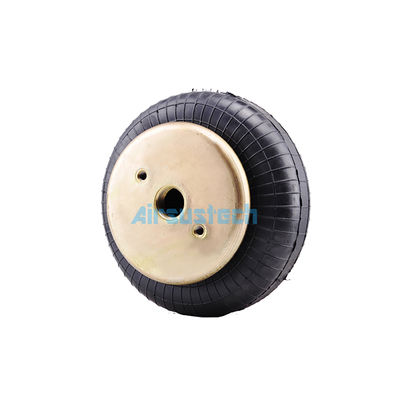

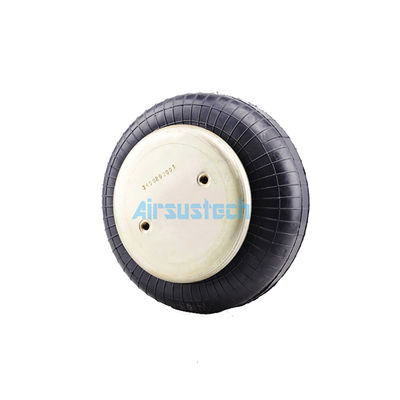

Contitech FS 120-10 Terliku 1/4NPTF Air Spring Untuk Expansion Chuck

Detail produk:

Tempat asal:	Guangzhou, Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	1B8X4

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	5pcs
Harga:	USD49.9-59.9/PC
Kemasan rincian:	Kotak Karton yang kuat atau sebagai Kebutuhan Pelanggan
Waktu pengiriman:	3-7 Hari Kerja
Syarat-syarat pembayaran:	L/C, T/T, Western Union atau lainnya
Menyediakan kemampuan:	1000PCS/Minggu

Kontak

Detil Deskripsi produk

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	Pengaturan khusus:	Tersedia Permintaan Disesuaikan
Warna:	Hitam	Nama Item:	Pegas Udara Berbelit-belit Tunggal
Menyoroti:	Air Spring 1/4NPTF yang berliku , Contitech FS 120-10 Air Spring , Air Spring Untuk Ekspansi Chuck

Contitech FS 120-10 Terliku 1/4NPTF Air Spring Untuk Expansion Chuck

Nomor referensi

Contitech: FS120-10
Contitech: FS 120-10
Contitech: FS120 10
Contitech: FS 120 10
Contitech: FS12010
Continental FS 120-10 CI 1/4 NPT
Continental FS 120-10 CI 1/4 NPT CA
Goodyear: 1B8-550
Goodyear: 1B8 550
Firestone: W01-358-7564
Firestone: W01 358 7564
Firestone: W013587564
Firestone: WO1-358-7564
Firestone: WO1 358 7564
Firestone: WO13587564
Firestone: w01-358-7564
Firestone: w01 358 7564
Firestone: w013587564

Spesifikasi rinci dan data teknis: 1B8×4

Diameter Max.	230 mm
Lubang udara/inlet udara	1/4 NPTF
Kekuatan kerja	maksimum 140 mm hingga minimum 50 mm
Gigi sekrup plat atas (kacang)	2×3/8-16UNC
Plat bawahgigi sekrup	2×3/8-16UNC
Diameter penutup atas	135 mm
Diameter penutup bagian bawah	135mm
Jarak pusat sekrup	70 mm
Jarak lubang udara antara kacang	35 mm

Tekanan minimal: 0 bar
Kekuatan pengembalian ke ketinggian minimum: ≤200N
Berat keseluruhan dengan lempeng yang dikencangkan: 2,0 kg

Isolasi getaran - nilai karakteristik dinamis
Tinggi desain H: direkomendasikan 110mm, minimal 90mm

Tekanan p[bar]	3	4	5	6	7	8	Vol. V[l]
Kekuatan (Load) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Kecepatan pegas [N/cm]	1315	1620	1925	2230	2535	2840
Frekuensi alami [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Nilai karakteristik aplikasi pneumatik-statis
F[KN]

Tekanan p [bar]		3	4	5	6	7	8	Vol. V [l]
Tinggi H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Guomat 1B8×4 air spring yang diterapkan pada expansion chuck

Air spring diisi dengan udara terkompresi dalam wadah tertutup, dan menggunakan kompresibilitas gas untuk mencapai efek elastisnya.

Ketinggian air spring ringar dibatasi dari dalam, maka dinding karetnya akan melebar ke luar ketika diinfus.Perhatikan bahwa udara harus ditarik dari mekanisme yang sama yang membatasi ketinggian mata air.
