M10 Flange Connection Airbag 230214H-2 Double Type Suspension Air Spring 214mm Tinggi alami

M10 Flange Connection Airbag 230214H-2 Double Type Suspension Air Spring 214mm Tinggi alami

Deskripsi Produk

Air spring dengan ring flange adalah komponen suspensi udara yang digunakan dalam berbagai aplikasi, termasuk mesin industri, kendaraan, dan robot.Ini terdiri dari karet bellow atau lengan diperkuat dengan kawat dan dengan ring flange yang terpasangCincin flange menyediakan koneksi yang aman antara air spring dan komponen lain seperti lempeng pemasangan atau bracket.

Air spring dengan cincin flange dirancang untuk memberikan bantalan, dukungan dan isolasi getaran.Cincin flange dapat dengan mudah dipasang dan terhubung ke bagian lain dari sistem.

Air spring ini tersedia dalam berbagai ukuran dan spesifikasi untuk memenuhi berbagai aplikasi.Air spring dengan cincin flange biasanya digunakan pada truk, trailer, RV, truk kerja dan mesin industri.

230214H-2 Data teknis mata air bergelombang ganda

Diameter pelat penutup atas: Ø223mm

Sekrup plat penutup atas (kacang) gigi: M10

Jarak penutup atas sekrup plat (Nut): Ø185mm

Diameter pelat penutup bagian bawah: Ø223mm

Sekrup plat penutup bagian bawah (kacang) gigi: M10

Jarak penutup bagian bawah sekrup plat (Nut): Ø185mm

Jumlah sekrup (kacang) gigi di atas: 8pcs

Jumlah sekrup (kacang) gigi di bagian bawah: 8pcs

Diameter luar karet: Ø255mm (pada 0,7Mpa)

Dampak kantong udara karet pada layar yang bergetar

Airbag karet, juga dikenal sebagai air spring, dapat memiliki efek pada layar getar dengan menyediakan isolasi getar.Mereka bisa berbentuk tabung atau berbentuk melengkung, dengan lingkaran ditumpuk untuk mencapai tingkat kinerja yang berbeda.

Keuntungan utama dari mata air dibandingkan dengan isolator lain seperti mata air kumparan dan bantalan karet pad adalah frekuensi alami yang rendah.semakin efektifnya dalam mengisolasi getaran .

Mata air karet untuk layar getar terbuat dari karet biasa dan memiliki modul elastis kecil, yang memungkinkan deformasi elastis besar saat dimuat.penyerapan kejut yang baik, dan medan resonansi kecil, menghasilkan isolasi getaran yang efektif.dan mesin lainnya.

Aplikasi Tipikal untuk Aktuasi

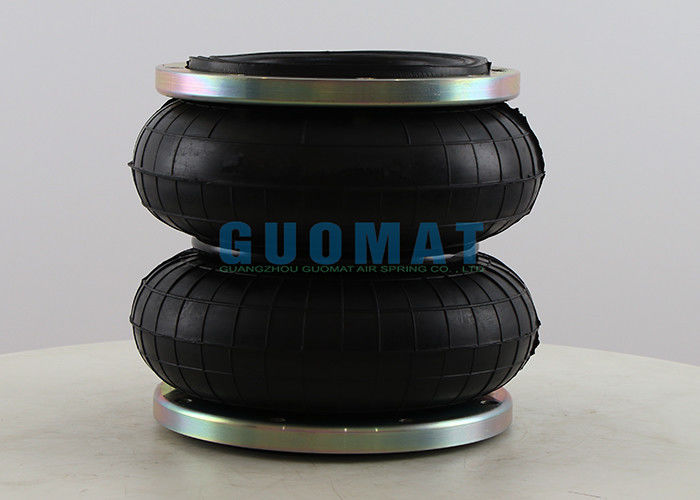

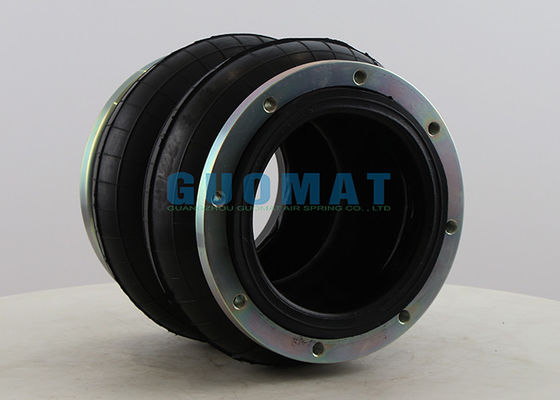

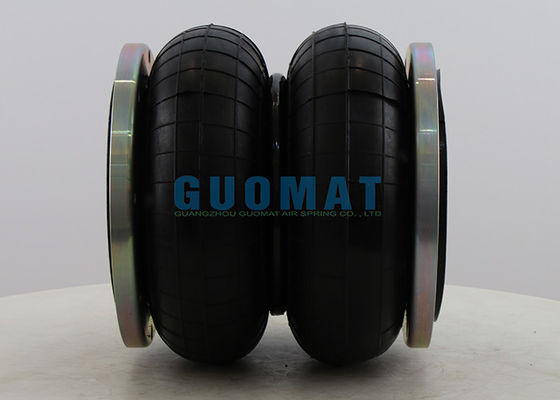

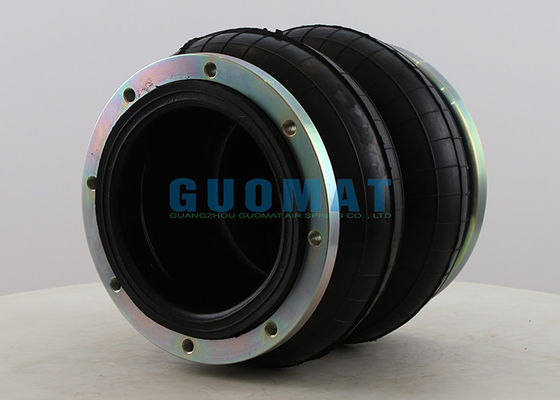

Gambar Nyata
