Triple Air Spring M12X1.75 Stud Injection Molding Machine Dukungan dan Pengataan

Detail produk:

Tempat asal:	Guangdong, Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	3b5601

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	6PCS
Harga:	$69.9-79.9/pc
Kemasan rincian:	Kotak Karton Yang Kuat Atau Sesuai Kebutuhan Pelanggan
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	1000PCS/Minggu

Kontak

Detil Deskripsi produk

Nama:	Triple Spring Suspensi Udara Karet Berbelit	Bahan:	Karet + Baja
Jaminan:	12 bulan	Sampel:	Tersedia
Operasi:	Berisi gas	Stroke:	117mm-460mm
Lilitan:	3	Stud Combo:	1/4NPTF, M18X1.5
Menyoroti:	Mesin cetakan injeksi leveling Air Spring , Mata Air Udara Berbelit Tiga

Triple Air Spring M12X1.75 Stud Injection Molding Machine Dukungan dan Pengataan

Informasi Produk

Produsen: GUOMAT

Aplikasi:Digunakan secara luas dalam berbagai peralatan industri dan sistem mekanik.

Data Teknis

Plat penutup	Diameter pelat penutup atas:231mm
Plat penutup	Diameter pelat penutup bagian bawah:231mm
Inlet udara	1/4 NPTF
Kacang Buta	Jarak pusat sekrup dari pelat penutup bawah:157.5mm
	Bagian atas tutup plat sekrup (kacang) gigi:M12X1.75
	Bagian bawah tutup plat sekrup (kacang) gigi:2XM12X1.75
Karet Bellow	Karet Bellow MAX Diameter:330mm
	Tekanan kerja:MAX 460mm sampai MIN 117mm
	Tinggi maksimum:460mm
	Tinggi minimum:117mm
	Tinggi kompresi:343mm

Kasus aplikasi dari kantong udara triple-convoluted di pusat mesin CNC

Pusat pengolahan CNC memiliki persyaratan yang sangat tinggi untuk kontrol getaran dan stabilitas.Getaran ringan dapat menyebabkan pengurangan akurasi pemesinan (seperti keropos permukaan yang buruk dan peningkatan keausan alat)Solusi penyerapan kejut tradisional (seperti bantalan karet atau pegas baja) sulit untuk memperhitungkan persyaratan kekakuan tinggi dan isolasi getaran dinamis,sementara triple terbelenggu telah menjadi pilihan yang ideal untuk isolasi getaran dari alat mesin presisi karena desain struktur yang unik.

Isolasi getaran pusat pemesinan CNC lima sumbu presisi tinggi

Masalahnya:

Saat mengolah bagian-bagian penerbangan paduan aluminium, garis getaran muncul di permukaan (nilai Ra melebihi standar).
Getaran lantai bengkel (seperti operasi forklift di dekatnya) ditransmisikan ke dasar mesin alat.

Solusi:

Pasang 8 set airbag (beban 1,5 ton/potongan) pada dasar mesin alat untuk mengganti pegas baja asli.
Dengan sensor tekanan udara + sistem kontrol PLC, tekanan kantong udara (± 0.01MPa) disesuaikan secara real time.

Dampak:

Tingkat transmisi getaran berkurang sebesar 90% (percepatan getaran yang diukur berkurang dari 0,5 m/s2 menjadi 0,05 m/s2).
Nilai keruwetan permukaan Ra ditingkatkan dari 1,6μm menjadi 0,4μm.

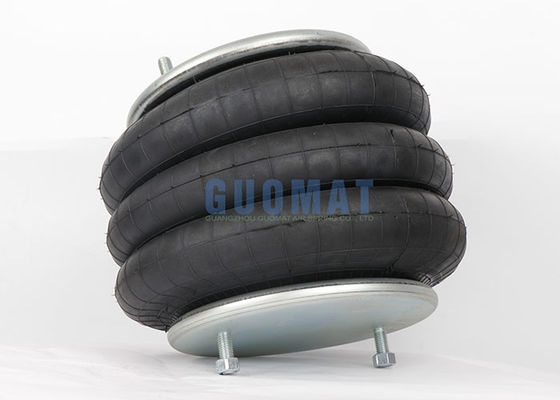

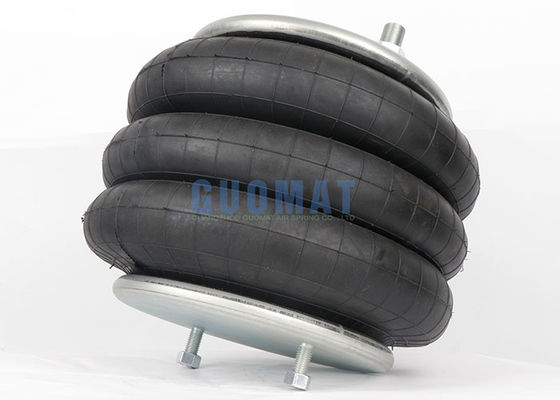

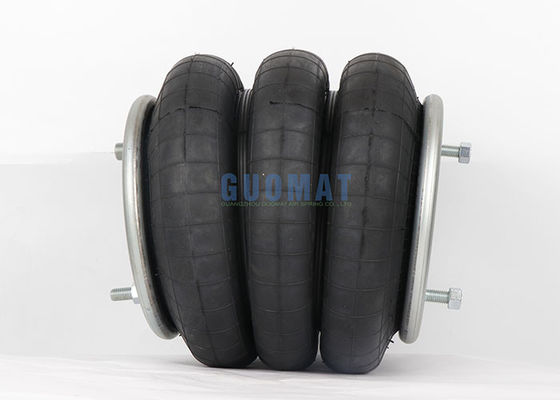

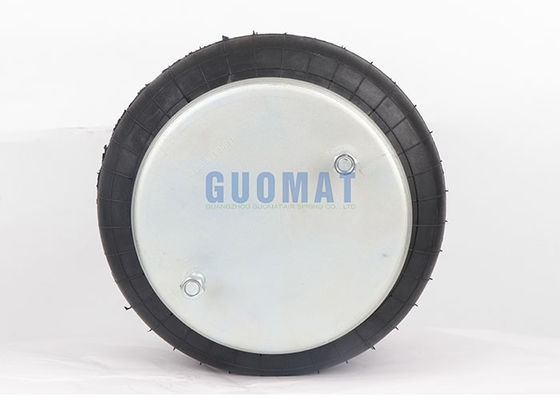

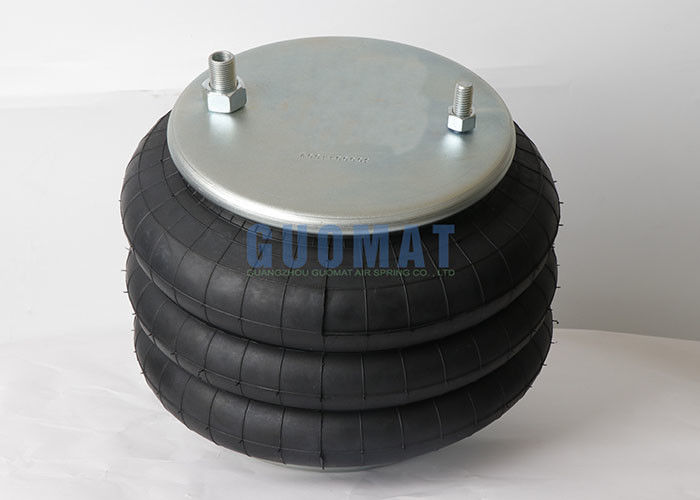

Gambar produk
