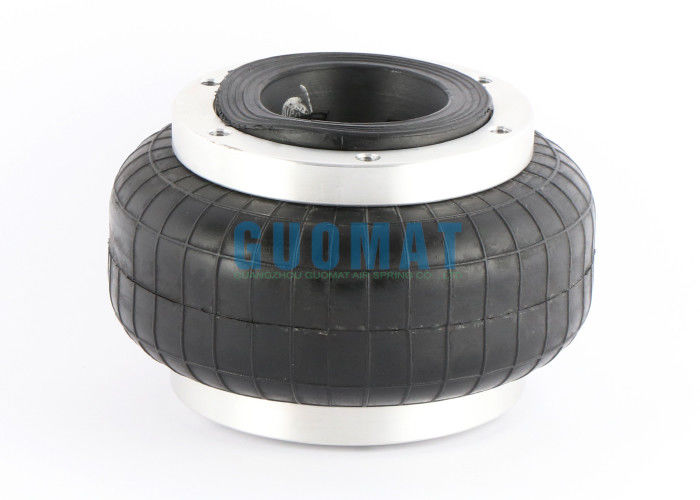

Air bag karet dengan cincin flange

Detail produk:

Tempat asal:	Guangdong, Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	1H5082

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	6PCS
Harga:	$79.9-89.9/pc
Kemasan rincian:	Kotak Karton Yang Kuat Atau Sesuai Kebutuhan Pelanggan
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	T/T, Western Union, L/C
Menyediakan kemampuan:	1000PCS/Minggu

Kontak

Detil Deskripsi produk

Jenis:	Pegas Udara Flange	Jaminan:	12 bulan
Bahan:	Karet + Baja	Pengemasan:	KARTON/PALLET
Cincin Flange:	Dengan	Menyeberang:	TORPRESS 110
Sampel:	Tersedia	Baut:	M8
Menyoroti:	88820 Air Spring Industri , 88540 Air Spring Industri , Flange Ring Industrial Air Spring

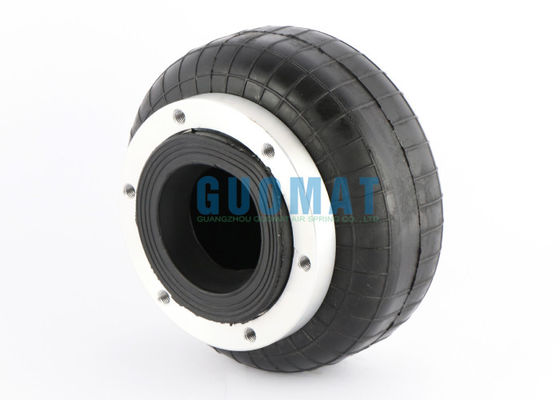

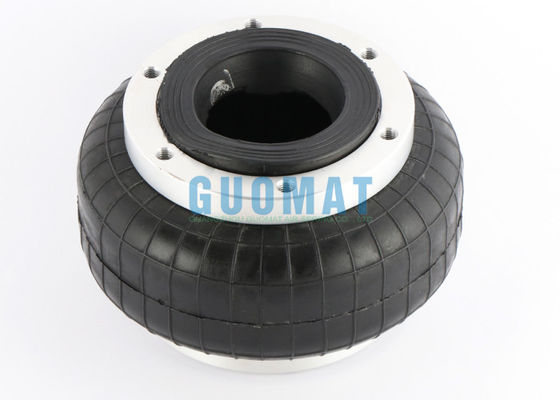

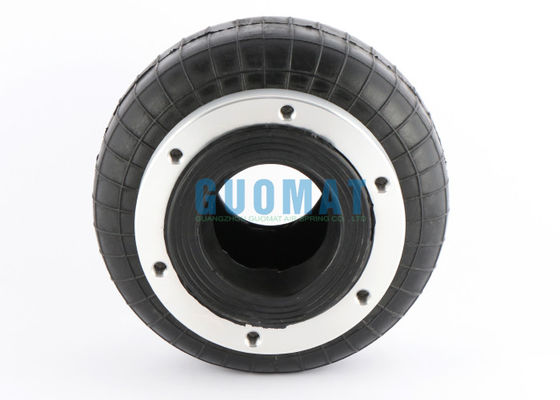

Air bag karet dengan cincin flange

Deskripsi Produk

Deskripsi	Mata air industri bergelombang tunggal
Bagian No.	1H5082
Bahan	Ring Karet+Baja
Jaminan	1 Tahun
Bermasalah	Satu orang, 1
Aplikasi	Untuk Mesin Industri
Sekrup pelat atas	6 pcs × M8 × 1.25
Sekrup plat bawah	6 pcs × M8 × 1.25
Flange	Dengan
Ketinggian	120 mm
Diameter karet bellow	180 mm

Cara Menginstal Air Springs Industri untuk Screener
1. Posisi dan pemasangan
Tandai titik pemasangan: Menurut gambar desain atau posisi amortisator asli, tanda titik pemasangan mata air pada pangkalan screener dan platform pangkalan.
Pasang alas: Jika diperlukan bracket, pertama-tama pasang bracket ke dasar screener (pastikan tingkatnya, gunakan level untuk memeriksa).
Pasang flange bagian bawah atau baut air spring ke bracket atau platform dasar, dan jangan benar-benar mengencangkannya.

2. Sambungkan mata air
Penyesuaian mekanis: Sambungkan bagian atas air spring ke pangkalan screener, dan pastikan baut-butangnya ditekan secara simetris dan merata untuk menghindari beban eksentrik.Gunakan anti-loosening washer untuk mencegah getaran dari menyebabkan baut longgar.

Sambungan saluran udara: Sambungkan pipa udara ke inlet udara dari mata air dan pastikan bahwa sendi ditutup (tape mentah atau lem benang dapat digunakan).
Pasang katup pengatur tekanan dan alat pengukur tekanan pada saluran udara untuk memudahkan penyesuaian tekanan selanjutnya.

3Inflasi dan pengujian awal
Inflasi lambat: Memulai pompa udara dan secara bertahap mengembun air mata air ke 50% dari tekanan desain..
Sesuaikan posisi mata air, pastikan bahwa dasar screener rata, dan kemudian benar-benar mengencangkan semua baut.

Pengaturan tekanan: Mengembun ke tekanan kerja nominal (lihat parameter pabrikan), dan periksa apakah screener rata dan stabil.

4. Debugging akhir
Uji tanpa beban: Memulai screener dan mengamati amplitudo getaran dan respon air spring.

Uji beban: Tambahkan bahan untuk berjalan, periksa apakah kompresi / rebound dari mata air lancar dan tekanan stabil.

Perbaiki tekanan: Perbaiki tekanan udara sesuai dengan situasi getaran untuk memastikan efek penyerapan kejut yang terbaik (tekanan yang terlalu tinggi akan mengurangi penyerapan kejut,dan tekanan yang terlalu rendah dapat menyebabkan dukungan yang tidak cukup).

Air Spring Single Convoluted Dengan Flange Ring

Model	Kode Standar	Kode suhu tinggi	Hubungan	OD maksimal	Min.Tinggi	Maks.tinggi	Ketinggian statis	Efek.Daerah	Kapten Dan	Frekuensi	Ketegangan daN/mm
16	93029	93086	P1	153	46	91	70	86	600	250	21
131	94047	---	P1	165	50	110	95	95	665	185	14.5
110	93113	93114	P1	210	51	151	101	180	1260	154	18.8
	88540	93079	F1	210	45	145	95	180	1260	154	18.8
	88820	89023	F1	210	45	145	95	180	1260	154	18.8
116	93027	---	P1	231	46	152	100	180	1260	165	20.5
19	94016	95015	P2	325	51	151	127	450	3150	158	41.5
19	94014	---	F2	325	43	143	127	450	3150	158	41.5
