| Tempat asal: | Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 3B6984 |
| Kuantitas min Order: | 1pc |
|---|---|
| Kemasan rincian: | kotak karton yang kuat atau sesuai kebutuhan pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal atau Lainnya |
| Menyediakan kemampuan: | 1000pcs/minggu |
| Bahan: | Paduan aluminium dan karet | ContiTech: | FT 2870-45 RI HP |
|---|---|---|---|
| Garansi: | 12 bulan | Berat bersih: | 19,5 KG |
| Nama lain: | Mata Air Karet | Kemampuan Tekanan: | 0,2-0,8 M Pa |
| berat kotor: | 20,5 KG | Cincin Flange: | Dengan |
| Metode koneksi: | Koneksi Dering Flensa | Ukuran cincin mengarah: | 638 mm |
| DIA LINGKARAN BOLT: | 596 mm | ||
| Cahaya Tinggi: | pegas udara berbelit-belit,pegas penolong udara |
||

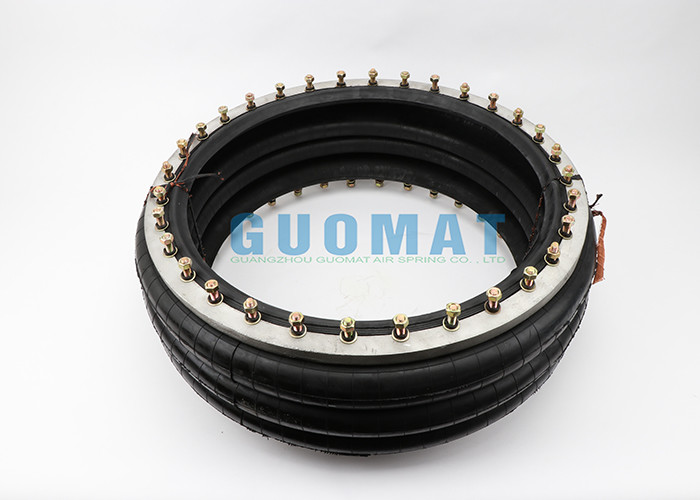

FT 2870-45 RI HP ContiTech Industrial Triple Konvolusi Pegas Udara GUOMAT 3B6984
Spesifikasi Pegas Udara Konvolusi Triple Industri
eksekusi
Artikel no.
Hanya bellow karet
61978
Bellow dengan cincin manik baja RI11014
68027
Spesifikasi teknis:
Tekanan minimum 0 bar
Tekanan maksimum 12 bar
Memulihkan kekuatan ke ketinggian minimum * 2000 N
Total beratnya 36,5 kg
A Tinggi minimum * 125 mm
B Stroke maks. (Maksimum disarankan) * 445 (355) mm
C1 diameter maks. * 720 mm
C2 Ruang instalasi yang dibutuhkan 770 mm
D Lubang lubang pemasangan 597,5 mm
E1 penyegelan dan pemasangan permukaan di dalam 542 mm
E2 penyegelan dan pemasangan permukaan luar 587 mm
Kedalaman ulir F 14 mm
G pemasangan benang M10
| Nomor Bagian Pabrikan | FT 2870-45 RI HP FT2870-45RIHP FT2870-45 RI HP | Jenis cincin manik | 4 |
| Diameter Maksimum @ 7 Bar (mm) | 709 | Dim # C (Diameter Baut Lingkaran mm) | 597 |
| Tinggi Maksimum (mm) | 114 | # dari Baut (setiap cincin) | 32 |
| Stroke Maksimum (mm) | 361 | Tinggi Desain (mm) | 381 |
| Minimum Dapat Digunakan Tinggi (mm) | 475 | 3 Bar (kn) | 78.5 |
| 25 mm (kn) | 174.6 | 5 Bar (kn) | 132.9 |
| 50% dari Stroke Maks (kN) | 150 | 7 Bar (kn) | 187.9 |
| Stroke Maksimum (kn) | 106.5 | Frekuensi Alami (@ 5 Bar) (fn (Hz) | 1.2 |
| Technigram yang Berlaku? | 113 | 7 Hz | 97 |
| Bahan | 2-Ply, Kabel Kekuatan Tinggi | 13 Hz | 99.3 |
| 25 Hz | 99.8 |
Tinggi perakitan (mm) | 440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| Volume @ 7 BAR (cu cm) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| Area EFF @ 7 BAR (cm sq) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
kN Force | @ 3 BAR | 67,39 | 74.50 | 80.12 | 84.65 | 88.33 | 91.63 | 95.16 | 99.35 |
@ 4 BAR | 92.19 | 101.14 | 108.37 | 114.48 | 119.71 | 124.49 | 129.35 | 134.85 | |
@ 5 BAR | 116,52 | 127.36 | 136.16 | 143.61 | 150,09 | 156.08 | 162.19 | 168.98 | |
@ 6 BAR | 143.26 | 155.70 | 165.72 | 174.35 | 182.12 | 189.54 | 197.05 | 204.99 | |
@ 7BAR | 167.54 | 181,66 | 192,94 | 202,76 | 211.80 | 220.56 | 229.36 | 238.43 |
Manfaat dari desain ini adalah sebagai berikut:
1, Meningkatkan kurva kemampuan kerja pegas udara
Dalam beberapa pekerjaan produksi, kebutuhan kapasitas kerja kurva pegas udara relatif tinggi, ring pemasangan bisa efektif, dan kemampuan kerja kurva pegas udara ditingkatkan, dan semakin banyak jumlah kurva, semakin kuat kerja permukaan kemampuan.
2. Perpanjang umur layanan pegas udara
Airbag pegas udara dan tutup ujung atas dan bawah terhubung dengan crimping. Jika lebar ekspansi lingkaran tidak dikendalikan oleh lingkaran itu, ketika pegas udara ditekan oleh tekanan, lipatan kulit dan tepi keriting akan relatif tinggi, dan lipat tinggi akan diulang. Mempercepat penuaan sambungan tutup ujung dan mempersingkat masa pakai pegas udara.
