| Tempat asal: | Guangdong, Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 2B7557 |
| Kuantitas min Order: | 1pc |
|---|---|
| Kemasan rincian: | kotak karton yang kuat atau sesuai kebutuhan pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal atau Lainnya |
| Menyediakan kemampuan: | 1000pcs/minggu |
| Bahan: | Pelat penutup dari baja, bellow karet | Goodyear: | 2B14-383 / 2B14 383 |
|---|---|---|---|
| Contitech: | FD 530-35 | Firestone: | W01-358-7557 / W01 358 7557 / W013587557 |
| Lubang Gas / Lubang Masuk Udara: | G1 / 4 | Diameter Plat Penutup (Lebar): | 289 mm |
| Tinggi Terkompresi: | 104 mm / 4,1 inci | Berat keseluruhan dengan pelat yang dijepit: | 7,7 kg |
| Cahaya Tinggi: | pegas penolong udara,bagian suspensi udara |
||

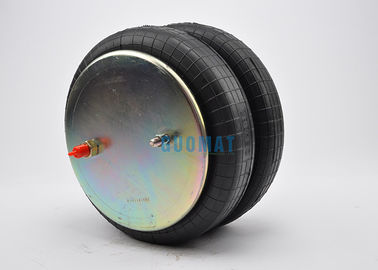

W01-358-7557 Firestone Goodyear 2B14-383 Ke FD530-35 Industrial Air Spring
| Referensi OEM | Jumlah | Referensi Pabrikan | Jumlah |
| Firestone Bellows Number | 0233-02 | Nomor bagian Reyco | 19983-01 |
| Nomor bagian Firestone | W01-358-7557 | Nomor bagian Reyco | (21AR, 74AR) |
| ContiTech | 161388 | Penangguhan pemasok: SAF Holland | 90557203 |
| Contitech | FD 530-35 530 ／ FD53035543 | Histeer | 10316 |
| Goodyear Bellows Number | 578923356 | SAF Holland | 90557203 |
| Nomor bagian selamat tinggal | 2B14-383 ／ 2B14476 | Watson & Chalin | AS-0089 |
| Twthill | 1998301 | ||
| Nomor bagian segitiga | 6412 | Penangguhan pemasok: SAF Holland | FSIP OEM: W016756799 |
| Triangle Bellows Number | 4530 |
Memuat Kapasitas pada 20 psig: 2,040 lbsf
Memuat Kapasitas pada 60 psig: 6.120 lbsf
Memuat Kapasitas pada 90 psig: 9.180 lbsf
Suhu Operasional: 57Cº hingga -54Cº
❶ Kacang / Kacang Buta
Sekrup Pelat Penutup Atas (Mur) Gigi: 2 pcs X M12X1.75
Jarak Pusat Sekrup dari Pelat Penutup Atas: 159 mm
Sekrup Pelat Penutup Bawah (Mur) Gigi: 2 pcs X M12X1.75
Jarak Pusat Sekrup dari Pelat Penutup Bawah: 159 mm
❷ Lubang Gas / Lubang Masuk Udara / Pemasangan Udara
Lubang Gas / Lubang Masuk Udara: 1 / 4NPT, Pejantan Kombinasi / Lubang Masuk Udara
❸ Pelat Penutup
Diameter Pelat Penutup Atas (Lebar): 289 mm
Diameter Pelat Penutup Bawah (Lebar): 289 mm
❹ Bellow Karet
Rubber Bellows MAX Diameter: 406 mm
Tinggi Terkompresi: 104 mm / 4,1 inci
Tinggi Maksimum: 391 mm
Stroke kerja: 287mm
❺ Blok bumper / blok penyangga
Dengan Bumper Block
❻ Girdle Hoop / Girdle Ring
Dengan Girdle Hoop: One Piece of Girdle Hoop
Berat keseluruhan dengan pelat dijepit 7,7 kg
Isolasi getaran - nilai karakteristik dinamis
Tinggi desain H: direkomendasikan 285mm, minimum 265mm
Tekanan p [bar] 345678 Vol V [l]
Tipe tambahan berdasarkan permintaan Force (Load) [KN] 18.7 25.1 31.6 38.2 44.6 51.2
Laju pegas [N / cm] 1770 2250 2700 3180 3640 4100
Frekuensi alami [Hz] 1,5 1,5 1,5 1,4 1,4 1,4
Aplikasi pneumatik - nilai karakteristik statis
Angkatan F [kN]
Tekanan p [bar] 345678 Vol. (L)
Tinggi H [mm] 320 14,9 20,4 25,9 32,0 37,6 43,7 26,0
280 18.5 24.5 31.0 38.1 45.0 51.7 23.2
240 21.1 28.0 35.5 43.3 50.3 57.9 20.5
200 23.1 30.7 38.5 47.1 54.8 62.8 17.5
M160 24.8 33.1 41.3 50.4 58.4 67.2 14.1
120 26.2 34.8 43.4 52.9 61.5 70.6 10.8
Jenis FD lainnya yang dimiliki GUOMAT:
| GUOMAT NO. | Referensi | Nomor pesanan. | Paksaan (lbs) | Max OD (dalam) | Tinggi desain (dalam) | Tinggi | Frekuensi Narural. [Cpm] | ||
| 80 psi | 100 psi | Min | MAX | ||||||
| FD 331 26 480 | FD 331-26 480 | 161030 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| FD 331 26 514 | FD 331-26 514 | 161380 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| FD 331 26 527 | FD 331-26 527 | 161381 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| FD 331 26 541 | FD 331-26 541 | 161382 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| FD 331 26 552 | FD 331-26 552 | 161383 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| FD 530 22 311 | FD 530-22 311 | 161326 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
| FD 530 22 316 | FD 530-22 316 | 161327 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 321 | FD 530-22 321 | 161328 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 342 | FD 530-22 342 | 161329 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 345 | FD 530-22 345 | 161330 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| FD 530 22 374 | FD 530-22 374 | 161331 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
| FD 530 30 449 | FD 530-30 449 | 161372 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| FD 530 30 451 | FD 530-30 451 | 161373 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| FD 530 30 518 | FD 530-30 518 | 161374 | 7480 | 9350 | 15.5 | 10.2 | 3.4 | 13.8 | 91 |
| FD 530 30 519 | FD 530-30 519 | 161375 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| FD 530 30 532 | FD 530-30 532 | 161376 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| FD 530 35 528 | FD 530-35 528 | 161386 | 7930 | 9910 | 16 | 11 | 3 | 15.4 | 84 |
| FD 530 35 530 | FD 530-35 530 | 161387 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
| FD 530 35 543 | FD 530-35 543 | 161388 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
| FD 530 35 544 | FD 530-35 544 | 161389 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
| FD 530 35 545 | FD 530-35 545 | 161390 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
