| Tempat asal: | Cina |
| Nama merek: | Goodyear |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 2B9-273 |
| Kuantitas min Order: | 1 pc |
|---|---|
| Kemasan rincian: | kotak karton yang kuat atau sesuai kebutuhan pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | T / T, Western Union, paypal atau orang lain |
| Menyediakan kemampuan: | 1000 pcs / minggu |
| Bahan: | Baja dan Karet | TAHUN YANG BAIK: | 2B9-273 |
|---|---|---|---|
| Jaminan: | 12 bulan | Bobot: | 3,0kg |
| Nama lain: | Tas Karet Udara | Kemampuan Tekanan: | 0,2-0,8 M Pa |
| Saluran masuk udara: | 1 / 4NPTF | baut: | 2XM8 |
| Cahaya Tinggi: | 2B9-273,578922273,US6910F Mata Air Goodyear |
||

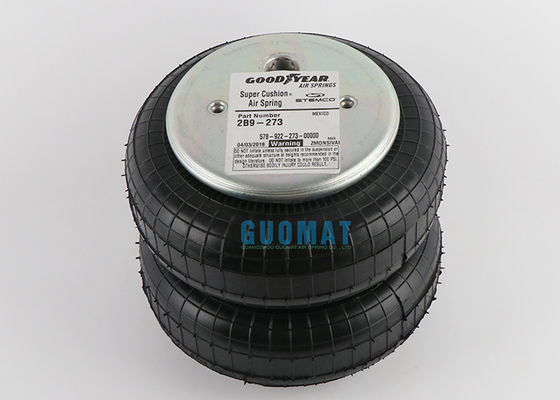

2B9-273 Goodyear Industrial Air Spring Fleksibel NO.578922273 Untuk Weweler US6910F
Produsen Peralatan Asli OEM:
2B9-273 Spesifikasi Goodyear dan Data Teknis
Goodyear: 2B9-273;2B9 273;12B9273
Nomor Goodyear Flex: 578-92-3- 202; 57892 3;578923202
Batu api:W01-M58-6183
ContiTech:FD 200-25 CI G 1/4
bellow jenis pegas udara industri,
gulir ganda,
luas efektif 200cm persegi,
stroke maksimum 25cm,
pelat tekanan crimping,
utas internal, G1 / 4 BSPP, offset
Pabrikan: Tahun yang baik
Tekanan inflasi maksimum
120 psi
Jenis saluran masuk udara
Metrik
Saluran masuk udara
1/4 "
seri
C
Jenis bellow
Konvolusi ganda
bobot
7,76 pon
Nomor Bagian Pabrikan: 2B9-273
Data teknis:
Diameter penutup atas: 6,31 inci / 160 mm
Jumlah piston bawah: 3090
Diameter penutup bawah: 6,31 inci / 160 mm
Jarak pusat sekrup: 89 mm
Jarak antar mur adalah 44,5 mm
Gigi sekrup penutup atas (mur): 2 lembarX M8
Gigi sekrup penutup bawah (mur): 2 lembarX M8
Selubung karet berdiameter MAX: 251 mm
Selubung karet alami berdiameter 224 mm
Stroke kerja: hingga 260 mm hingga MIN 75 mm
Ventilasi udara / saluran masuk udara: 1/4 NPT
Cara Perhitungan Untuk Pneumatik, Seperti
• Massa Yang Akan Diangkat 2000 M (Kg)
• Stroke Yang Diinginkan 190 S Min (Mm)
• Jumlah Mata Air 4 N
• Ketinggian Instalasi Minimum 190 H Min (Mm)
• Diameter Pemasangan Minimum 500 D (Mm)
• Tekanan Udara 6 P (Bar)
|
Isolasi getaran - nilai karakteristik dinamis |
|||||||
|
Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V [l] |
|
Angkatan (Beban) [kN] |
5.2 |
7.1 |
9 |
10.7 |
12.4 |
14.5 |
|
|
Tingkat musim semi [N / mm] |
79.5 |
103 |
126.5 |
150 |
173.5 |
197 |
5.9 |
|
Frekuensi natural [Hz] |
2.0 |
1.9 |
1.9 |
1.9 |
1.9 |
1.9 |
|
|
Aplikasi pneumatik - nilai karakteristik statis |
||||||||
|
Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V [l] |
|
|
Tinggi H [mm] |
230 |
4.21 |
5.7 |
7.2 |
8.73 |
10.3 |
12 |
6.4 |
|
200 |
5.8 |
7.78 |
9.74 |
11.7 |
13.8 |
15.9 |
5.7 |
|
|
170 |
6.96 |
9.3 |
11.7 |
14.1 |
16.5 |
19 |
5 |
|
|
140 |
7.86 |
10.5 |
13.2 |
15.8 |
18.5 |
21.3 |
4.1 |
|
|
110 |
8.52 |
11.4 |
14.2 |
17.1 |
19.9 |
22.9 |
3.4 |
|
|
80 |
9.07 |
12 |
15 |
18 |
21 |
24.1 |
2.5 |
|
