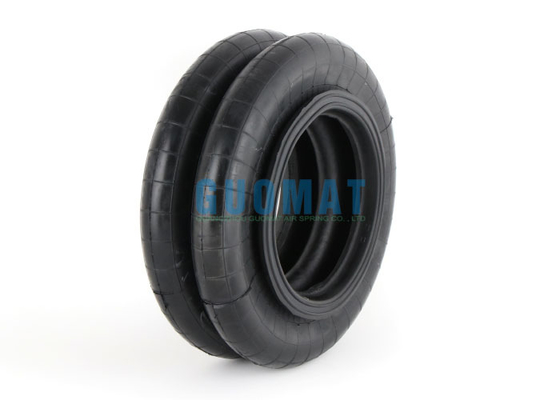

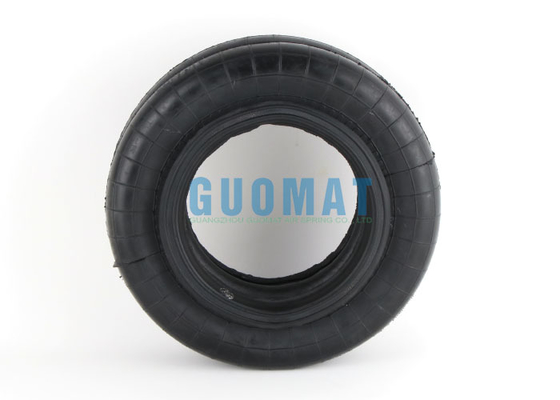

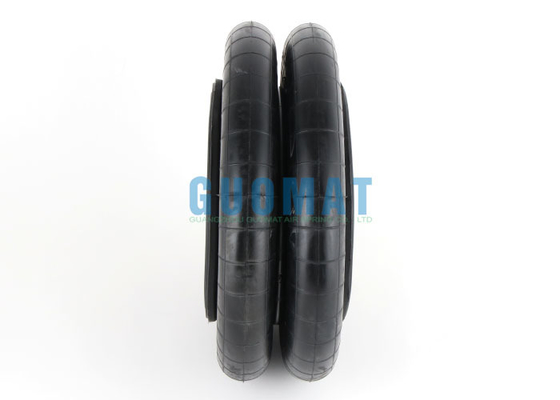

16'X2 Double Convoluted Karet Bellow W01-R58-4023 Firestone Air Spring Aktuator

16''X2 Double Convoluted Rubber Bellow W01-R58-4023 Firestone Air Spring Actuator

Deskripsi Produk

Merek: GUOMAT

GUOMAT NO.: 16X2

Material: Karet Berkualitas Tinggi

Garansi: 12 Bulan

Asal: Guangzhou, Tiongkok
Bentuk: Tipe Bergelombang
Tipe: Kantung Udara Industri Karet

FirestoneNomor Bellow: 16X2 / 16''X2

Nomor Part Firestone: W01R584023 / W01 R58 4023 / W01-R58-4023

Nomor Part Dunlop: SP1129 / SP 1129

Data Teknis

Diameter Luar Alami Rubber Bellow: 430mm/17inci

Diameter Nominal: 184mm/7.2inci

Konvolusi: 2

Tinggi Minimum: 77mm/3inci


Pegas Udara Konvolusi Ganda digunakan dalam Mesin Cetak

Aplikasi inti: isolasi getaran dan peredaman
Tantangan: Terdapat sejumlah besar bagian yang berputar dan bergerak bolak-balik berkecepatan tinggi (rol, roda gigi, perangkat pengiriman kertas, rol tinta/busa) di dalam mesin cetak, serta getaran yang ditransmisikan secara eksternal (getaran tanah, peralatan lain), yang sangat mudah menghasilkan getaran. Getaran ini dapat menyebabkan masalah kualitas serius seperti "batang tinta" (ghosting), salah registrasi, deformasi titik, dan ghosting.
Solusi: Pegas udara Konvolusi Ganda dipasang di bagian-bagian penting seperti unit pencetakan, perangkat pengiriman kertas, perangkat pengumpulan kertas, dan perangkat pengeringan (biasanya di bawah dasar atau rangka mesin).

Keuntungan memasang pegas udara
1. Frekuensi alami yang sangat rendah: Dapat secara efektif mengisolasi getaran frekuensi sedang dan tinggi dan secara signifikan mengurangi energi getaran yang ditransmisikan ke unit pencetakan dan kertas.
2. Karakteristik peredaman yang sangat baik: Udara itu sendiri dan struktur internal memberikan peredaman yang baik, yang dapat dengan cepat mengurangi getaran dan menghindari amplifikasi resonansi.
3. Sensitivitas tinggi: Ia juga dapat merespons getaran kecil dan memberikan efek isolasi.
4. Lindungi bagian presisi: Kurangi dampak getaran pada bantalan, roda gigi, motor, dan komponen elektronik, perpanjang masa pakai, dan kurangi biaya perawatan dan waktu henti.

Perataan Mesin dan Pengendalian Ketinggian
Tantangan: Mesin cetak (terutama mesin multi-warna besar) memiliki persyaratan yang sangat tinggi untuk tingkat pemasangan. Penurunan fondasi, perubahan beban (seperti penggantian gulungan kertas), dan perubahan suhu dapat menyebabkan sedikit deformasi pada rangka mesin, yang memengaruhi paralelisme rol dan keseragaman tekanan pencetakan.
Solusi: Pegas udara Konvolusi Ganda biasanya dilengkapi dengan katup pengontrol ketinggian atau sistem kontrol elektronik.

Keuntungan:
Perataan otomatis/manual: Terlepas dari bagaimana beban berubah (gulungan kertas dengan berat yang berbeda, pergerakan operator), sistem dapat secara otomatis atau manual menyesuaikan tekanan di dalam kantung udara untuk mempertahankan tingkat absolut atau ketinggian konstan dari rangka mesin.
Kompensasi untuk penurunan fondasi: Dapat terus mengkompensasi perubahan kecil pada fondasi selama penggunaan jangka panjang.
Pastikan paralelisme rol: Kesejajaran yang akurat adalah dasar untuk memastikan tekanan pencetakan yang seragam antara rol, yang secara langsung memengaruhi kualitas pencetakan (keseragaman warna tinta, reproduksi titik).

Pengendalian Tekanan Pencetakan
Tantangan: Tekanan antara silinder pencetakan perlu tepat, stabil, dan dapat disesuaikan. Penyesuaian mekanis tradisional mungkin tidak cukup sensitif atau rentan terhadap getaran.
Solusi: Dalam beberapa mesin cetak kelas atas atau yang dirancang khusus, pegas udara digunakan secara langsung untuk menopang dudukan bantalan dari silinder kesan atau silinder selimut, atau untuk mengontrol mekanisme tekanan kopling.

Keuntungan:
Tekanan yang dapat dikontrol secara presisi: Dengan menyesuaikan tekanan kantung udara, kontrol tekanan pencetakan yang sangat halus, seragam, dan stabil dapat dicapai.
Tekanan pendaratan/pelepasan yang lembut: Kurangi dampak saat silinder bersentuhan dan terpisah, melindungi permukaan silinder dan bantalan.
Kompensasi dinamis: Tekanan dapat disetel halus selama pengoperasian untuk beradaptasi dengan ketebalan kertas atau kondisi pencetakan yang berbeda.

Pengurangan Kebisingan
Keuntungan: Dengan secara efektif mengisolasi transmisi getaran mesin internal ke fondasi dan lingkungan sekitar, pegas udara secara signifikan mengurangi tingkat kebisingan keseluruhan dari pengoperasian mesin cetak dan meningkatkan lingkungan kerja.
Kurangi perawatan dan tingkatkan keandalan

Keuntungan:
Tidak ada keausan gesekan: Tidak seperti pegas logam atau bantalan karet, tidak ada kontak gesekan logam-ke-logam di dalam pegas udara, dan bagian utama yang aus adalah kantung udara (yang biasanya memiliki umur panjang).
Ketahanan kelelahan yang baik: Kantung udara karet berkualitas tinggi dapat menahan jutaan siklus beban.
Perlindungan diri: Bahkan jika kantung udara pecah secara tidak sengaja, mesin hanya akan perlahan mengendap, yang biasanya tidak menyebabkan konsekuensi bencana (dibandingkan dengan kegagalan tiba-tiba dari penyangga hidrolik).
Desain yang disederhanakan: Dapat menggantikan mekanisme perataan tuas atau sambungan mekanis yang kompleks.
