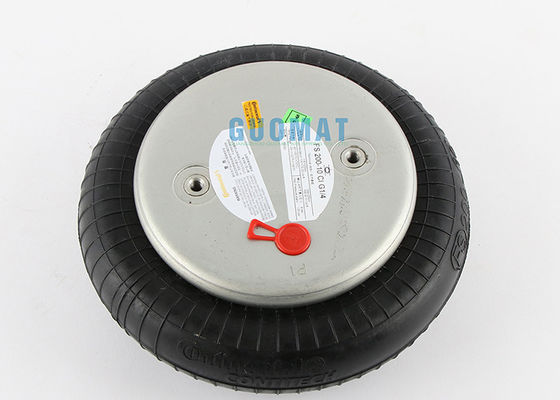

Baja Karet FS200-10 Contitech Industrial Air Bags Sekrup M8

Detail produk:

Tempat asal:	Cina
Nama merek:	Contitech
Sertifikasi:	ISO/TS16949:2009
Nomor model:	FS200-10

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 pc
Kemasan rincian:	kotak karton yang kuat atau sesuai kebutuhan pelanggan
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	T / T, Western Union, paypal atau orang lain
Menyediakan kemampuan:	1000 pcs / minggu

Kontak

Detil Deskripsi produk

Bahan:	Baja Karet	Contitech:	FS 200-10 1/4
Jaminan:	12 bulan	Bobot:	1,6 KG
Nama lain:	aktuator udara industri	Kemampuan Tekanan:	0,2-0,8 M Pa
Sekrup:	M8	Saluran masuk udara:	G1 / 4
Menyoroti:	FS200-10 Kantong Udara Industri , Kantong Udara Industri Baja Karet , FS 200-10 1/4 Pegas Udara Industri

FS200-10 Contitech Air Spring Industrial Air Bags Aktuator yang benar-benar asli

Deskripsi Produk

Produsen Peralatan Asli OEM:FS 200-10 CI

Data teknis

Tekanan minimum-0 psi
Gaya restorasi ke ketinggian minimum- <45LBF / 200N
Seluruh mesin berat-4.4LB
Tinggi desain minimum-2.01 inci / 51 mm
Ruang yang dibutuhkan -9,65 inci / 245 mm
Stroke maksimum-3,9 inci / 99 mm
Diameter pelat atas 160mm
Diameter penutup bawah 160 mm
Jarak pusat sekrup 89 mm
Jarak lubang udara antar mur adalah 44,5 mm
lubang udara g1 / 4
Sekrup (gigi) gigi 2 lembarXM8

FS 200-10 ISOLASI GETARAN - KARAKTERISTIK DINAMIS

Tekanan p [psi]	40	60	80	100	120	Vol.V [in.³]
Gaya (beban) F [lbf]	981	1.530	2.040	2.570	3.090	124
Tarif musim semi c [lbf / in]	701	1.000	1.290	1.560	1.870	124
Frekuensi Alami f0 [Hz]	2.7	2.7	2.6	2.5	2.5	124
Tinggi desain H: disarankan 4,53 inci, minimum 3,94 inci

FS 200-10APLIKASI PNEUMATIK - NILAI KARAKTERISTIK STATIK

Paksa F [lbf]
Tekanan p [psi]	40	60	80	100	120	Vol.V [in.³]
H 4,50 inci.	939	1440	1920	2430	2950	120
H 4,00 masuk.	1120	1690	2260	2850	3430	110
H 3,50 masuk	1250	1880	2530	3170	3850	96
H 3,00 masuk.	1370	2050	2760	3460	4170	83
H 2,50 inci.	1450	2170	2930	3640	4410	68

FS 200-10PURCHASE ORDER DATA

Tipe	Saluran masuk udara	Nomor pesanan.
Selubung karet saja	-	62828
dengan pelat berkerut	1/4 NPT 0 masuk excentrical	75229
dengan pelat berkerut	-	75248

FS 200-10PETUNJUK LAYANAN

	Benang	maks.Torsi
	2X3 / 8-16UNC	20 lbf kaki / 2.26NM
1 / 4NPT	20 lbf ft/ 2.26NM

FS 200-10fitur:

1, Dapat digunakan dengan katup penyesuaian ketinggian, yang selalu dapat mempertahankan ketinggian yang konstan untuk mencegah fluktuasi beban.

2, Dapat digunakan bersama dengan tangki tambahan dan katup throttle untuk mendapatkan efek redaman yang sangat baik.Dan itu bisa mengurangi amplitudo resonansi.

3, pegas udara ini sederhana dalam struktur dan mudah dipasang dan dibongkar.
