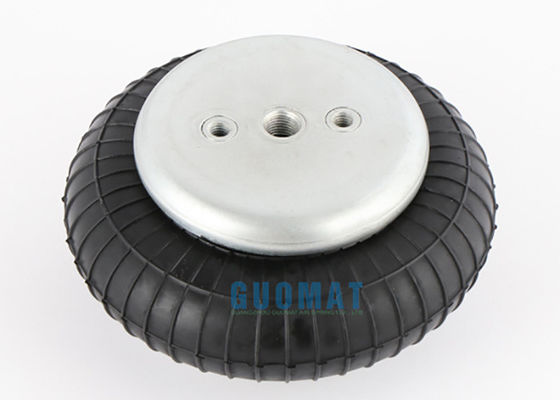

EB-165-65 Festo Air Spring Actuator Contitech FS70-7 Industrial Air Lift Bags Untuk Mesin Mengurangi Getaran
Produsen Peralatan Asli OEM:
| Nomor Referensi OEM |
| BAGIAN GUOMAT NO.:1B7070 |
|
Phoenix BAGIAN NO.: SP 1 B 05
Phoenix BAGIAN NO.: SP1B05
Phoenix BAGIAN NO.: SP 1B05
|
| Bosch: 822419002 |
|
Festo BAGIAN NO: EB-165-65
Festo BAGIAN NO: EB 165 65
Festo BAGIAN NO: EB16565
|
|
Weforma BAGIAN NO .: WBE 200-E1
Weforma BAGIAN NO .: WBE200-E1
Weforma BAGIAN NO .: WBE200E1
|
|
Contitech BAGIAN NO.: FS 70-7
Contitech BAGIAN NO.: FS70-7
Contitech BAGIAN NO.: FS707
|
GUOMAT: 1B707 Parameter dan spesifikasi khususEB-165-65 :
Jarak Pusat Sekrup Pelat Penutup Atas: 1,75 inci / 44,5 mm
Jarak Tengah Sekrup Pelat Penutup Bawah: 1,75 inci / 44,5 mm
Rubber Bellows Natural Diameter: 150 mm
Rubber Bellows MAX Diameter: Φ165 mm
Stroke Kerja: MAX 110 mm hingga MIN 50 mm
Tinggi Maksimum: 4,33 inci / 110mm
Tinggi Minimum: 1,97 inci / 50 mm
Lubang Pelat Atas / Stud: 3 buah
Lubang / Stud Pelat Atas: 2 PiecesXM8X1.25
Lubang / Stud Pelat Bawah: 2 PiecesXM8X1.25
Saluran masuk udara: G1 / 4
Pelat Penutup Atas: 4,13 inci / 105 mm
Diameter Pelat Penutup Bawah: 4,13 inci / 105 mm
Tinggi yang Diciutkan: 2,36 inci / 60 mm
| 1B7070 Isolasi getaran - nilai karakteristik dinamisEB-165-65 |
| Tinggi desain H: disarankan 90mm, minimum 70mm |
| Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol V [l] |
| Angkatan (Beban) [KN] |
2.7 |
3.7 |
4.7 |
5.7 |
6.6 |
7.7 |
9 |
| Tarif musim semi [N / cm] |
1040 |
1270 |
1530 |
1770 |
2060 |
2325 |
9 |
| Frekuensi natural [Hz] |
3.1 |
2.9 |
2.9 |
2.8 |
2.8 |
2.7 |
9 |
catatan:
• Silinder bellow hanya bisa
Dorong pegas udara bellow ke benda kerja, jika tidak, penghenti batas kayuhan harus dipasang di akhir kayuhan, jika tidak, bellow akan kelebihan beban
• Untuk menekan pegas udara silinder bellow ke ketinggian minimum, diperlukan gaya reset.Biasanya, ini dicapai dengan menerapkan beban
• Seluruh permukaan bantalan pelat atas dan bawah harus digunakan untuk menyerap gaya
• Sebelum membongkar pegas udara silinder bellow, harus dikosongkan
• Selama operasi, pegas udara selubung karet tidak boleh bersentuhan dengan bagian lain
| 1B7070 Aplikasi pneumatik - nilai karakteristik statisEB-165-65 |
| Paksa F [kN] |
| Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. [L] |
| Tinggi H [mm] 100 |
2.2 |
3.1 |
4 |
4.8 |
5.7 |
6.6 |
1 |
| 90 |
2.7 |
3.6 |
4.6 |
5.6 |
6.5 |
7.5 |
0.9 |
| 80 |
3.1 |
4.1 |
5.1 |
6.2 |
7.3 |
8.3 |
0.8 |
| 70 |
3.4 |
4.5 |
5.6 |
6.7 |
7.9 |
9 |
0.7 |
| 60 |
3.6 |
4.8 |
6 |
7.2 |
8.4 |
9.5 |
0.6 |
Bagaimana cara meningkatkan ketahanan aus airbag karet pegas udara?
Saat ini, kualitas pegas udara GUOMAT China semakin baik dan baik, dengan masa pakai beberapa tahun. Celah antara pegas udara GUOMAT China dan pegas udara impor semakin mengecil.
Pemakaian dan perawatan yang benar adalah cara untuk memperpanjang umur pegas udara, perawatan dapat memperpanjang umur pegas udara, harus didasarkan pada kualitas yang sangat baik dari kantung karet pegas udara itu sendiri.Dalam proses produksi, metode apa yang dapat meningkatkan ketahanan abrasi airbag karet pegas udara Selain pekerjaan paling dasar dalam proses vulkanisasi, Anda juga perlu memperhatikan hal-hal berikut: 1.Semakin kecil ukuran partikel filler biasa, semakin rendah dispersibilitas, aktivitas permukaan dan struktur struktur, dan semakin buruk ketahanan ausnya. Dosis optimal adalah 90-100 bagian BR, 60-70 bagian SBR yang diperpanjang oli, dan 50 bagian. -bagian dari SBR dan IR.55 bagian, NR adalah 45-50 bagian.
Data detail lintas pegas udara 1B7070EB-165-65:
Detail gambar pegas udara 1B7070:
