Pegas Udara Berbelit Ganda Karet FD 120-17 CI Air Inlet G3/4 Contitech

Detail produk:

Tempat asal:	Guangdong, Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	FD 120-17

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	6 buah
Harga:	$59.9-69.9/pc
Kemasan rincian:	kotak karton yang kuat atau sebagai kebutuhan pelanggan
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	T/T, Western Union, L/C
Menyediakan kemampuan:	1000PCS/Minggu

Kontak

Detil Deskripsi produk

Bahan karet:	Karet Berkualitas Tinggi	Garansi Pabrikan:	1 Tahun
Sedang mengemas:	karton/karton	Lubang gas:	G3/4
Tipe Musim Semi:	Double Convoluted	Gaya bellow:	Mata Air Industri
Baut:	M8	Tekanan minimal:	0 batang
Menyoroti:	Pegas Udara Berbelit Ganda Karet , FD 120-17 Pegas Udara Berbelit Ganda

FD 120-17 CI Air Inlet G3/4 Contitech Rubber Double Convoluted Air Spring

Deskripsi Produk

Nomor Bagian OEM

Contitech: FD 120-17 CI

2682 030000

B-osch: 822419042

Dunlop(FR) :SO 8201

Festo: EB-215-155

Goodyear: 2B 7-540

Norgren: PM/31082 (8x2)

Pirelli: T26 84181

Taurus: KF 218

Weforma: WBZ 300-E1

Airkraft: 113053

Data Teknis FD 120-17 CI

Suhu kerja	-40°C hingga +70°C
Pengujian kegagalan	≥3 juta
Diameter Pelat Penutup Atas	135mm
Diameter Pelat Penutup Bawah	135mm
Lubang Gas / Saluran Masuk Udara	G3/4
Diameter Alami Bellows Karet	189mm
Tinggi Terkompresi	79mm
Tinggi Desain	178mm-203mm
Sekrup Pelat Penutup Atas (Mur) Gigi	2XM8X1.25
Sekrup Pelat Penutup Bawah (Mur) Gigi	2XM8X1.25
Jarak Tengah Sekrup Pelat Penutup Atas	70mm
Jarak Tengah Sekrup Pelat Penutup Bawah	70mm

M8=25Nm

G3/4=50Nm

Tekanan Min. 0bar

Gaya Balik ke tinggi min. ≤200N

Berat keseluruhan dengan pelat yang dijepit 2.3kg

Nilai karakteristik dinamis isolasi getaran

Tekanan P ［bar］	3	4	5	6	7	8	VoI.［I］
Gaya (Beban) ［KN］	3.8	5.2	6.5	8.0	9.3	10.6	3.2
Laju Pegas ［N/CM］	600	830	1060	1290	1520	1750
Frekuensi Alami ［HZ］	2.1	2.0	2.0	2.0	2.0	2.0

Tekanan P	［bar］	3	4	5	6	7	8	VoI.［I］
Tinggi H(mm)	200	3.4	4.8	5.9	7.3	8.5	9.7	3.4
	180	4.2	5.7	7.1	8.6	10.1	11.5	3.1
	160	4.9	6.5	8.1	9.9	11.5	13.1	2.8
	140	5.5	7.2	9.1	11.0	12.7	14.5	2.4
	120	6.0	7.9	9.9	12.0	14.0	15.8	2.1
	100	6.4	8.5	10.7	12.9	15.1	17.0	1.6
	80	6.8	9.1	11.3	13.7	16.0	17.9	1.2

Operasi

Karena konstruksi fleksibelnya, pemasangan air bellows tidak terlalu kritis dibandingkan dengan silinder pneumatik konvensional, yang biasanya memerlukan pemasangan dan panduan yang kaku dan hanya menyediakan lokasi sumbu pelat ujung dapat diimbangi hingga 10mm.

Saat diberi tekanan, air bellow akan mengikuti garis resistensi yang paling sedikit. Oleh karena itu, kehati-hatian harus dilakukan dengan geometri pemasangan dalam aplikasi bersudut.

Saat tekanan dilepaskan, air bellows akan pas di ruang yang sangat kecil, sangat berguna untuk menjepit atau memindahkan beban yang berbentuk canggung atau sangat berat.

Dalam pengoperasian, disarankan agar unit tidak diizinkan untuk "mencapai dasar" atau mencapai ketinggian maksimumnya. Berbagai perangkat mekanis dapat digunakan untuk mencapai hal ini.

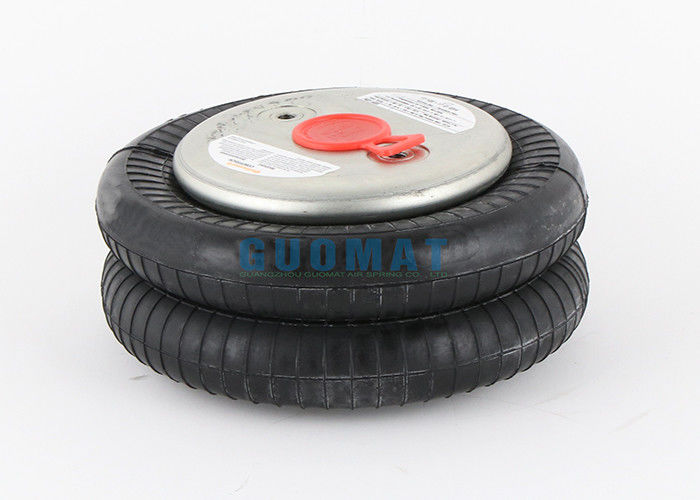

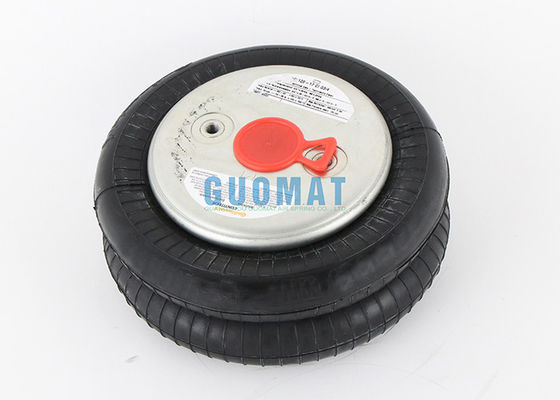

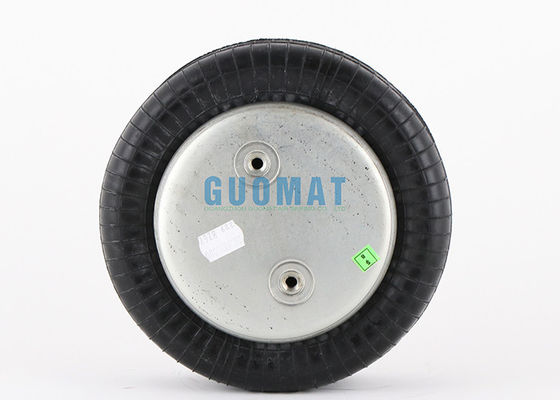

Gambar Produk
