FD 530-35 530 Contitech W013587557 Batu api Air Spring Double Air Bag untuk Twthill 1998301
| Referensi OEM |
Nomor |
Referensi dari pabrikan |
Nomor |
| Firestone Air Spring Bellows Nomor |
0233-02 |
Reyco nomor bagian |
19983-01 |
| Nomor bagian Firestone Air Spring |
W01-358-7557,
W013587557,
W01 358 7557 |
Reyco nomor bagian |
(21AR,74AR) |
| ContiTech |
161388 |
Penangguhan pemasok: SAF Holland |
90557203 |
| Contitech |
FD 530-35 530;
FD53035543;
FD 53035 543 |
Histeer |
10316 |
| Goodyear Bellows Nomor |
578923356;
578 92 3 356;
578-92-3-356 |
SAF Belanda |
90557203 |
| Nomor bagian Goodyear |
2B14-383;
2B14476,
2B14 383 |
Watson&Chalin |
AS-0089 |
| |
|
Twthill |
1998301 |
| Nomor bagian segitiga |
6412 |
Penangguhan pemasok: SAF Holland |
FSIP OEM: W016756799 |
| Triangle Bellows Nomor |
4530 |
|
|
Kapasitas muat pada 20 psig: 2,040 lbsf
Kapasitas muat pada 60 psig: 6,120 lbsf
Kapasitas beban pada 90 psig: 9,180 lbsf
Suhu operasi: 57Co sampai -54Co
Kacang / Kacang Buta
Top Cover Plate Screw (Nut) Gigi: 2 pcs X M12X1.75
Jarak pusat sekrup dari pelat penutup atas: 159 mm
Bagian bawah Tutup Plat Sekrup (Kacang) Gigi: 2 pcs X M12X1.75
Jarak pusat sekrup dari pelat penutup bawah: 159 mm
Lubang Gas / Inlet Udara / Fitting Udara
Lubang Gas / Inlet Udara: 1/4NPT, Kombinasi Stud / Air Inlet Stud
Plat penutup
Diameter plat penutup atas (lebar): 289 mm
Diameter plat penutup bagian bawah (lebar): 289 mm
Baja Karet
Diameter: 406 mm
Ketinggian kompresi: 104 mm / 4,1 inci
Tinggi maksimum: 391 mm
Stroke Kerja: 287mm
Bumper block / Buffer block
Dengan Bumper Block
Girdle Hoop / Girdle Ring
Dengan Girdle Hoop: One Pieces of Girdle Hoop
Berat keseluruhan dengan lempeng yang dikencangkan 7,7 kg
Isolasi getaran - nilai karakteristik dinamis
Tinggi desain H: dianjurkan 285mm, minimal 265mm
Tekanan p [bar] 345678 Vol V [l]
Jenis tambahan atas permintaan Kekuatan (Beban) [KN] 18.7 25.1 31.6 38.2 44.6 51.2
Kecepatan pegas [N/cm] 1770 2250 2700 3180 3640 4100
Frekuensi alami [Hz] 1,5 1,5 1,5 1,5 1,4 1,4 1.4
Aplikasi pneumatik - nilai karakteristik statis
Kekuatan F [kN]
Tekanan p [bar] 345678 Vol. ((l))
Tinggi H [mm] 320 14.9 20.4 25.9 32.0 37.6 43.7 26.0
280 18.5 24.5 31.0 38.1 45.0 51.7 23.2
240 21.1 28.0 35.5 43.3 50.3 57.9 20.5
200 23.1 30.7 38.5 47.1 54.8 62.8 17.5
M160 24.8 33.1 41.3 50.4 58.4 67.2 14.1
120 26,2 34,8 43,4 52,9 61,5 70,6 10.8

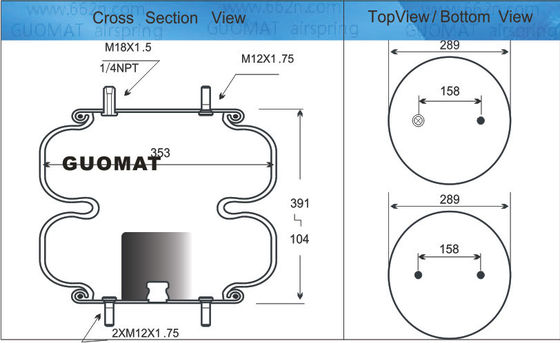

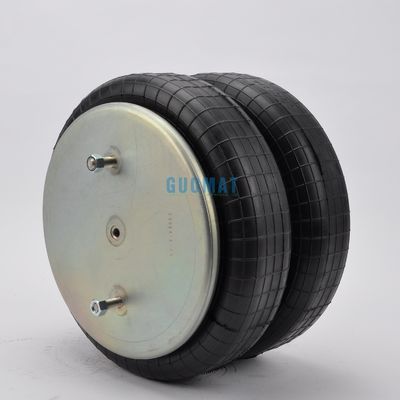

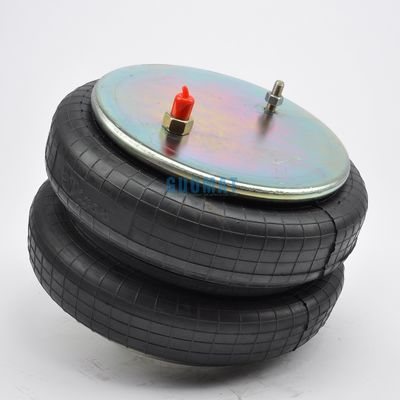

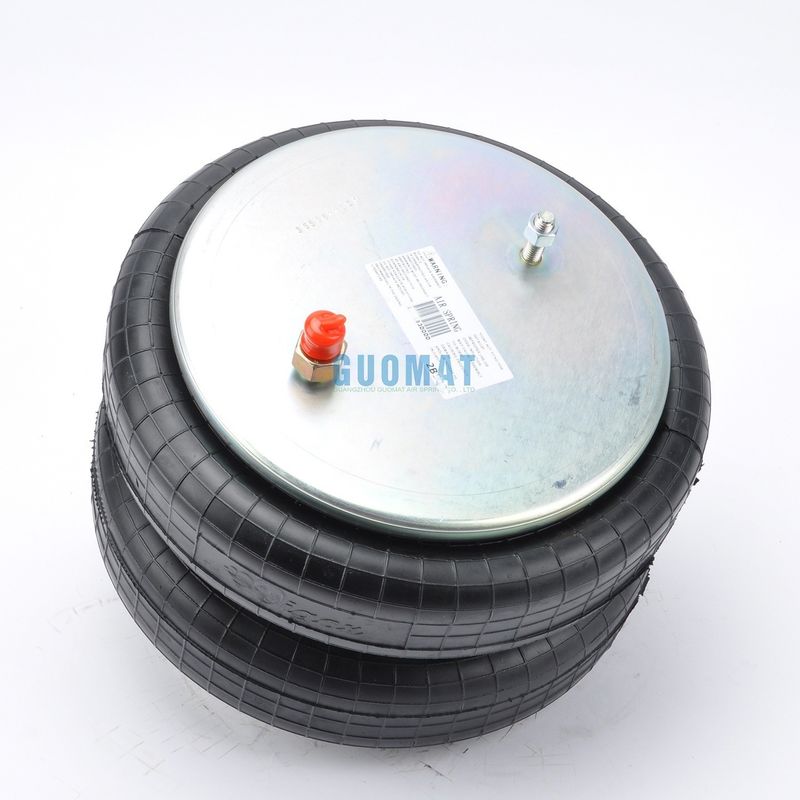

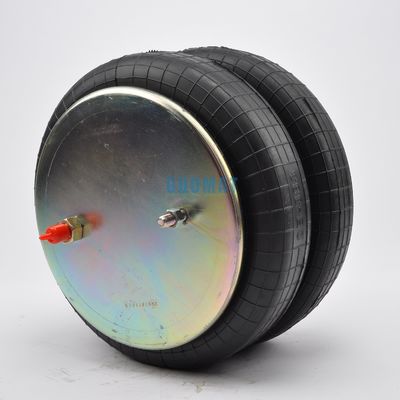

Gambar dan data GUOMAT 2B7557 air spring:
