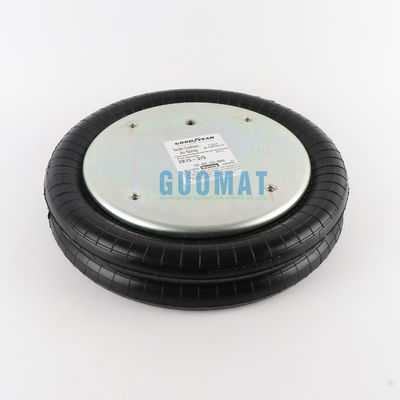

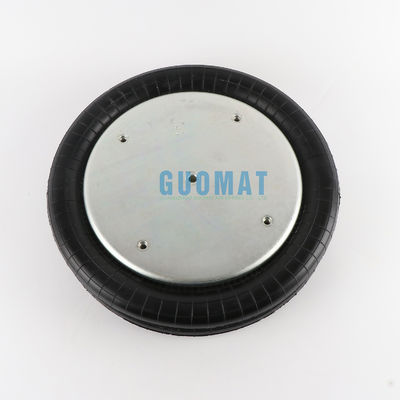

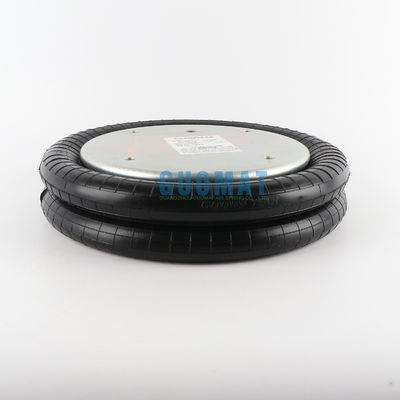

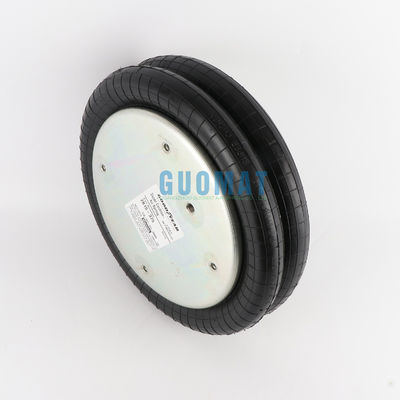

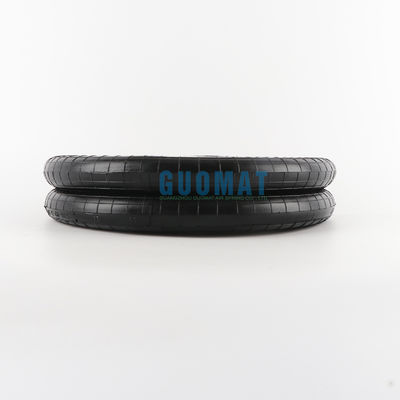

Gas-diisi Kontinental Bellow Gaya FD 530-30 Double Convoluted Air Actuator

Detail produk:

Tempat asal:	Guangdong, Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949, ISO9001
Nomor model:	2B6800

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	5
Harga:	dapat dinegosiasikan
Kemasan rincian:	Kotak Karton yang kuat atau sebagai Kebutuhan Pelanggan
Waktu pengiriman:	5-8 Hari Kerja
Syarat-syarat pembayaran:	L/C, D/A, D/P, Western Union
Menyediakan kemampuan:	1000PCS/Minggu

Kontak

Detil Deskripsi produk

Model NO.:	2B6800	Produsen:	GUOMAT
Bahan:	Karet alam	Sampel:	Tersedia
Pukulan Kerja:	273mm	Jenis:	Berbelit-belit Ganda
Diperlukan ruang:	415mm	Dikirim Dari:	Setiap pelabuhan di Cina
Menyoroti:	Gas Terisi Kontinental Bellow , Double Convoluted Gas Dipenuhi Kontinental Bellow , FD 530-30 Akturator Udara Ganda

Gas-diisi Kontinental Bellow Gaya FD 530-30 Double Convoluted Air Actuator

Melanggar Nomor OEM

Bagian Goodyear NO.: 2B14-468
Bagian Goodyear NO.: 2B14 468
Bagian Goodyear NO.: 2B14468
Goodyear Parts NO.:2B14-362
Bagian Goodyear NO.:2B14 362
Bagian Goodyear NO.:2B14362
Bagian Goodyear NO.:2B14-450
Bagian Goodyear NO.:2B14 450
Bagian Goodyear NO.:2B14450
Bagian Goodyear NO.:2B15-375
Bagian Goodyear NO.:2B15 375
Bagian Goodyear NO.:2B15375

Batu api Bagian Air Spring NO.: W01-358-6800

Batu api Bagian Air Spring NO.:: W01 358 6800

Batu api Bagian Air Spring NO.:: W013586800

Batu api Air Spring: 21D-2

Batu Api Air Spring: 21-2

Batu Api Air Spring: 21 2

Bagian ContiTech NO.:FD530-30 518 1/4 NPT

Bagian ContiTech NO.:FD530-30518 1/4 NPT

Informasi Produk

Kacang / Kacang buta
Piring tutup atas sekrup (kacang) gigi	4 pcs X 3/8-16UNC
Jarak pusat sekrup dari pelat penutup atas	159 mm
Bagian bawah tutup plat sekrup (kacang) gigi	4 pcs X 3/8-16UNC
Jarak pusat sekrup dari pelat penutup bagian bawah	159 mm
Lubang Gas / Inlet Udara / Air Fitting
Lubang Gas / Inlet Udara	1/4NPT
Jarak pusat antara nut dan inlet udara	79.5 mm
Plat penutup
Diameter plat penutup atas (lebar)	287 mm
Diameter plat penutup bagian bawah (lebar)	287 mm
Baja Karet
Diameter karet MAX	401 mm
Ketinggian yang Dikompresi	76.2 mm
Tinggi maksimum	351 mm
Tekanan kerja	254mm

Data Teknis Produk

Isolasi getaran - nilai karakteristik dinamis

Tekanan p [psi]	40	60	80	100	120
Kekuatan (Beban) [lbs]	3740	5610	7480	9350	11220
Tingkat Spring [lbs/in]	987	1388	1811	2165	2628
Frekuensi alami [Hz]	1.6	1.6	1.6	1.5	1.5

Aplikasi pneumatik - nilai karakteristik statis

Kekuatan F [lbs]

Tekanan p	[psi]	20	40	60	80	100	120
Tinggi H [dalam]	11	1660	3330	4990	6650	8320	9980
	9	2100	4210	6310	8410	10520	12620
	7	2440	4880	7320	9760	12200	14640
	5	2650	5310	7960	10620	13270	15920

Harus cukup ruang di sekitar udara berbunyi

Seluruh permukaan bagian logam harus digunakan untuk menahan kekuatan.
Belang udara harus dilengkapi dengan panduan lateral.
Keluarkan balon udara sepenuhnya sebelum mengambilnya.
Pastikan bahwa balon tidak terus-menerus bersentuhan dengan minyak hidrolik, pelumas, pelarut, potongan logam dan percikan las.
Jika udara yang bergelombang ditempatkan pada media khusus dalam aplikasi, mintalah informasi lebih lanjut dari Precision Engineering, dengan menentukan media, suhu dan konsentrasi.
