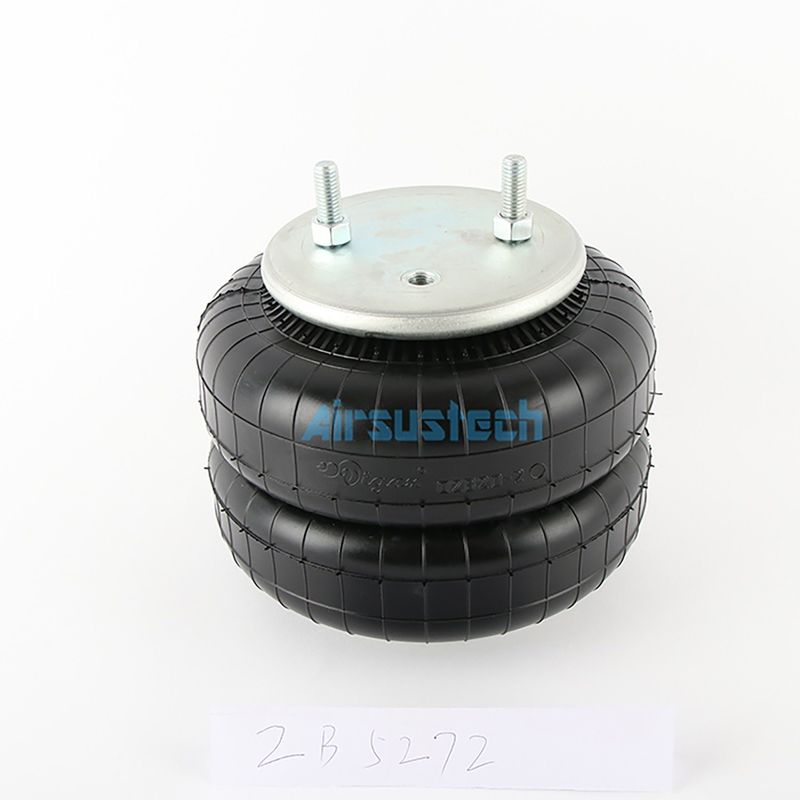

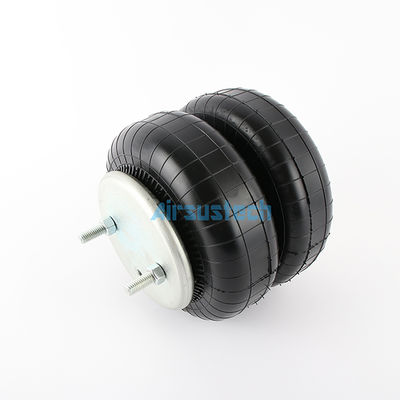

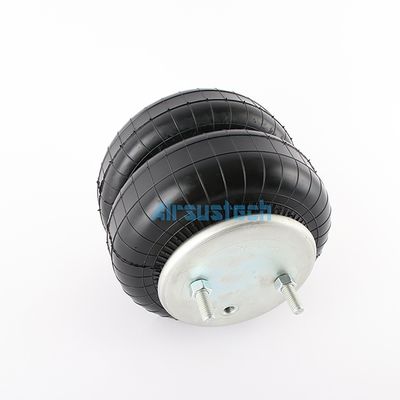

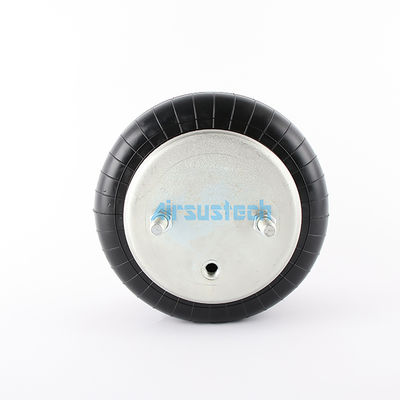

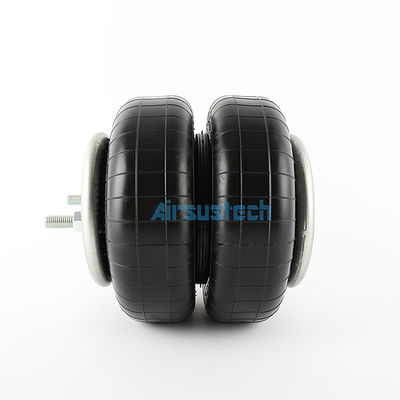

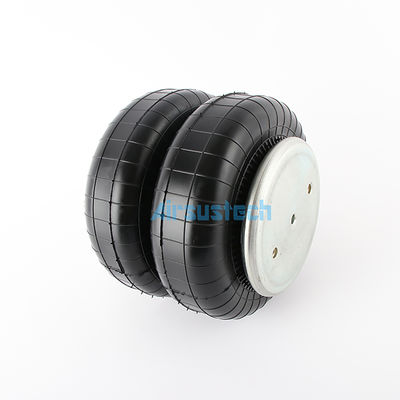

W01-358-6943 Firestone Terbentuk Industri Air Spring Untuk Getaran Table Segitiga 6332 4426
Palang OEM NO.
Segitiga 6332
Segitiga 4426
Firestone W01-358-6943
Firestone W01 358 6943
Firestone W013586943
Contitech FD200 25 426
Contitech FD 200-25 426
Contitech FD200 25 426
Contitech 161332
Goodyear 2B9-250
Goodyear 2B9 250
Goodyear 578923206
Watson&Chalin AS-0041
Neway/SAF 90557237
Ridewell 1003586943C
Tuthill 6352
V-Steer II (Tas Angkat)
Van Raden
2B6943 Spesifikasi dan Data Teknis
Kacang/kacang buta
Gigi sekrup plat atas (kacang): 2 x 1/2-13UNC
Jarak pusat sekrup dari pelat penutup atas: 89 mm
Gigi sekrup (kacang) dari pelat penutup bagian bawah: 2 x 3/8-16UNC
Jarak pusat sekrup dari pelat penutup bagian bawah:89mm
Fitting lubang udara/inlet udara/udara
Lubang udara/inlet udara: 1/4NPT
Jarak pusat antara inlet udara dan nut: 44,5 mm
Plat penutup
Diameter pelat atas (lebar): 160 mm
Diameter penutup bagian bawah (lebar): 160 mm
Tinggi maksimum: 325mm
Tinggi minimum: 79mm
Kekuatan kerja:minimal 79 mm hingga maksimum 325 mm
lainnya
Blok bemper/blok bemper: Tidak ada bemper
Tali pinggang/tali pinggang: satu bagian
Tekanan minimal: 0 bar
Kekuatan pengembalian ke ketinggian minimum: ≤ 250N
Berat keseluruhan dengan lempeng yang dikencangkan: 3,5 kg
Isolasi getaran - nilai karakteristik dinamis
Tinggi desain H: dianjurkan 254mm, minimal 230mm
| Tekanan p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Kekuatan (Load) [KN] |
6.0 |
8.1 |
10.2 |
12.3 |
14.4 |
16.5 |
8.6 |
| Kecepatan pegas [N/cm] |
730 |
930 |
1200 |
1390 |
1660 |
1840 |
| Frekuensi alami [Hz] |
1.8 |
1.8 |
1.7 |
1.7 |
1.7 |
1.7 |
Nilai karakteristik aplikasi pneumatik-statis
F[KN]
| Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Tinggi H[mm] |
290 |
4.1 |
5.6 |
7.3 |
9.0 |
10.5 |
12.4 |
9.4 |
| 260 |
5.6 |
7.3 |
9.4 |
11.3 |
13.4 |
15.4 |
8.9 |
| 230 |
6.6 |
8.8 |
11.1 |
13.4 |
15.8 |
18.1 |
8.4 |
| 200 |
7.5 |
9.9 |
12.5 |
15.0 |
17.6 |
20.2 |
7.7 |
| 170 |
8.3 |
11.0 |
13.8 |
16.6 |
19.4 |
22.2 |
7.0 |
| 140 |
8.9 |
11.8 |
14.8 |
17.7 |
20.7 |
23.6 |
6.1 |
| 110 |
9.3 |
12.3 |
15.6 |
18.7 |
21.9 |
24.6 |
5.1 |
Jenis lain dari Air Spring/Air Shock Segitiga
| 6374/4474 |
Pembuatan bahan baku
|
6316/4364 |
| 6374/4468 |
6316/4343
|
6332/4427 |
|
6374/4467
|
6316/4334 |
6332/4463 |
|
6325/4504
|
6316/4363
|
6332/4429 |
|
6325/450
|
Pembuatan bahan baku
|
6332/4507 |
|
6325/4362
|
6328/4371 |
6332/4511 |
|
6325/4320
|
6375/4514 |
6316/4363 |
|
6325/4504
|
6375/4480
|
6316/4472 |
|
6325/4450
|
6312
|
6316/4471 |
|
6325/4448
|
6412/4543
|
6316/4500 |
|
6325/4506
|
6412/4530
|
6316/4313 |
|
6325/4510
|
6392/4509
|
6316/4334 |
|
6395/4524
|
6364/4546
|
6316/4346 |
|
Pembuatan bahan baku
|
4757/4703
|
6334/4469 |
|
6392/4509
|
6334/4520
|
6334/4466 |
|
6392/4509
|
6334/4430
|
6334/4432 |
|
6332/4427
|
6334/4431
|
6319/4336 |
|
6332/4454
|
6334/4432
|
6316/4368 |
|
6332/4453
|
6334/4433
|
6316/4331 |
| 6316/4367 |
6316/4366
|
6316/4365 |
Air Spring Digunakan dalam Tabel Getaran
Hal ini sangat umum untuk menggunakan mata air pada meja keran pada garis pengolahan resin.Selain menyerap getaran frekuensi tinggi dan isolasi suara, mata air juga memiliki fungsi mengangkat dan mengubah. dan sesuai dengan berat efektif tabel getaran, jumlah mata air dapat diubah.Memberikan interchangeability and versatility yang andal pada peralatan seri dari meja getar, dan juga mengoptimalkan desain struktural.
