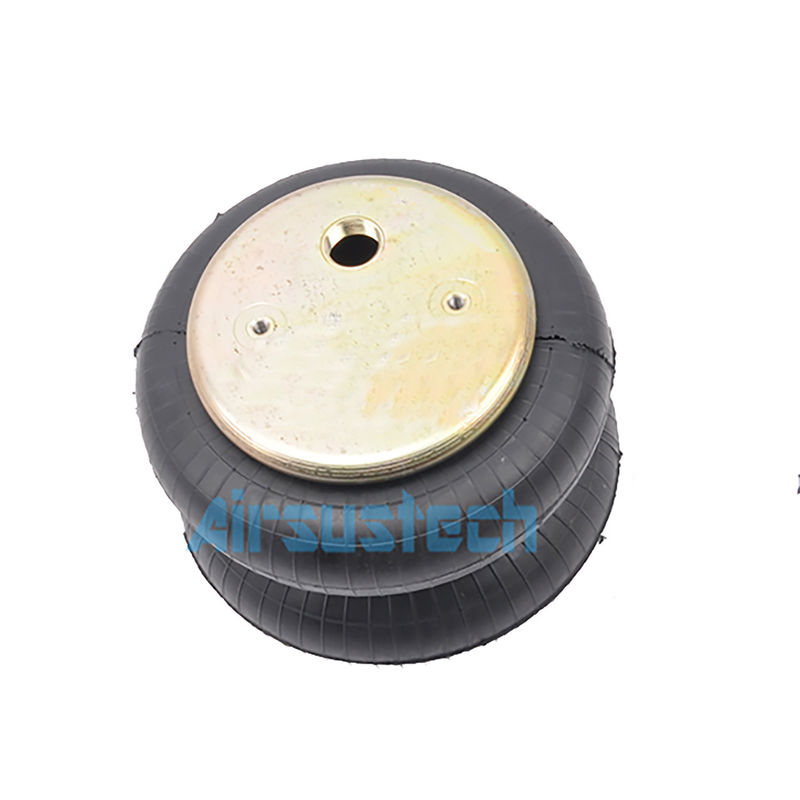

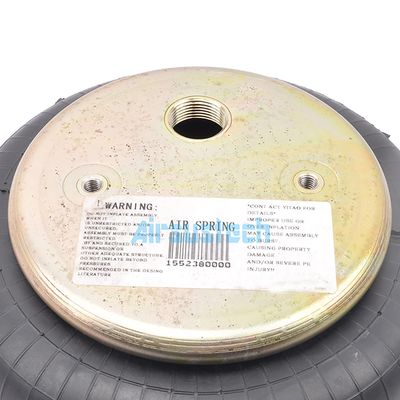

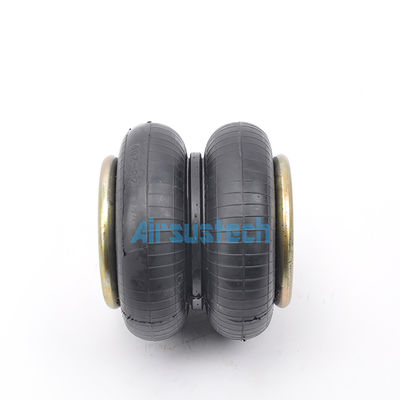

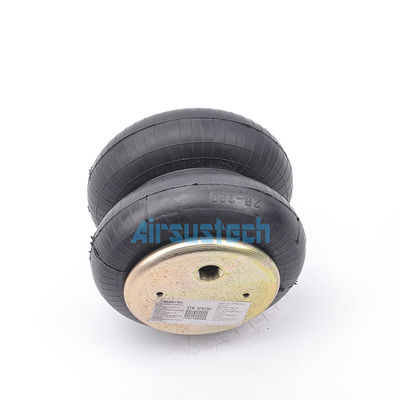

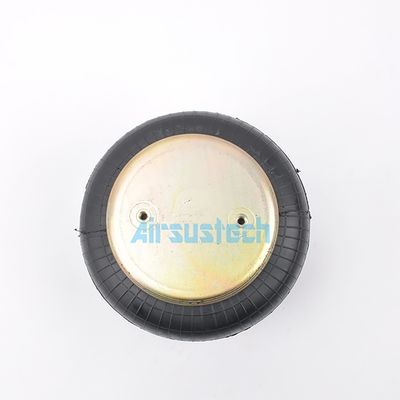

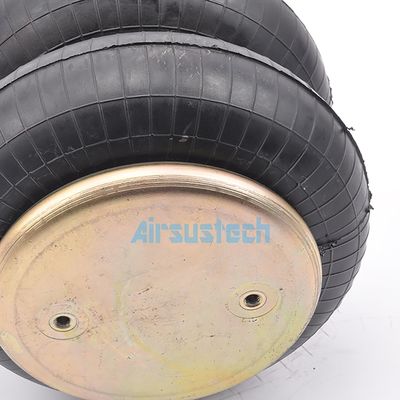

Contitech FD 200-19/2682045000 G3/4 Air Spring Karet Ganda
OEM NO.
Contitech: FD 200-19
Contitech: FD200-19
Contitech: FD 200 19
Contitech: FD200 19
Contitech: FD20019
Contitech 2682 045000
Contitech 2682045000
2B6910P34 Spesifikasi dan Data Teknis
Kacang/kacang buta
Gigi sekrup (kacang) plat atas: 2 x M8 × 1.25
Jarak pusat sekrup plat atas: 89 mm
Gigi sekrup (kacang) plat penutup bagian bawah: 2 x M8×1.25
Jarak pusat sekrup plat bawah: 89 mm
Fitting lubang udara/inlet udara/udara
lubang udara/inlet udara: G3/4
Jarak antara pusat sekrup dan inlet udara: 38mm
Plat penutup
Diameter pelat atas (lebar): 160 mm
Diameter penutup bagian bawah (lebar): 160 mm
Balon karet berbentuk lonceng
Diameter busa karet: 224 mm
Maks. diameter karet balok: 251mm
Ketinggian
Min. tinggi: 75mm
Tinggi maksimum: 260mm
Blok bemper/blok bemper
tanpa bumper
Lingkaran sabuk/Girdle hoop/Girdle ring
dengan satu loop sabuk
Tekanan minimal: 0 bar
Kekuatan pengembalian ke ketinggian minimum: ≤200N
Berat keseluruhan dengan lempeng yang dikencangkan: 3,2 kg
Isolasi getaran - nilai karakteristik dinamis
Tinggi desain H: direkomendasikan 220mm, minimal 205mm
| Tekanan p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Kekuatan (Load) [KN] |
6.1 |
8.2 |
10.3 |
12.5 |
14.5 |
16.5 |
6.0 |
| Kecepatan pegas [N/cm] |
750 |
960 |
1110 |
1340 |
1510 |
1730 |
| Frekuensi alami [Hz] |
1.8 |
1.7 |
1.7 |
1.6 |
1.6 |
1.6 |
Nilai karakteristik aplikasi pneumatik-statis
F[KN]
| Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Tinggi H[mm] |
250 |
4.9 |
6.6 |
8.2 |
9.5 |
11.7 |
13.4 |
6.5 |
| 210 |
6.7 |
8.8 |
11.0 |
13.3 |
15.5 |
17.6 |
5.8 |
| 170 |
7.9 |
10.5 |
13.1 |
15.7 |
18.3 |
20.7 |
4.9 |
| 130 |
9.1 |
12.0 |
15.0 |
17.8 |
20.7 |
23.4 |
4.0 |
| 90 |
9.9 |
13.2 |
16.6 |
19.8 |
23.0 |
25.8 |
2.9 |
Air Springs
Mata air karet menggunakan elastisitas karet dan tekanan udara untuk mendapatkan penyerapan kejut yang komprehensif, penyerapan kejut, isolasi kejut, pencegahan kebisingan dan kinerja bantalan.Menurut struktur penyegelan, terbagi menjadi empat kategori: jenis penutup tekanan sendiri, jenis pengikat pelek, jenis penutup lingkaran dan jenis hibrida.dan jumlah lapisan kabel terutama terdiri dari 2 lapisan. Produk yang diperlukan terdiri dari 4 lapisan kabel. lapisan dalam karet terutama digunakan untuk penyegelan, dan lapisan luar karet tidak hanya untuk penyegelan, tetapi juga untuk perlindungan.
Musim semi udara karet ini dapat digunakan dalam peralatan peredam getaran. It can better achieve vibration isolation and ensure the safety and stability of the base and control system of the vibration equipment by utilizing the characteristics of high frequency vibration isolation, isolasi suara dan frekuensi getaran alami yang rendah. seperti isolasi getaran layar getaran, pengurangan getaran kursi kendaraan mewah dan peralatan lainnya.
