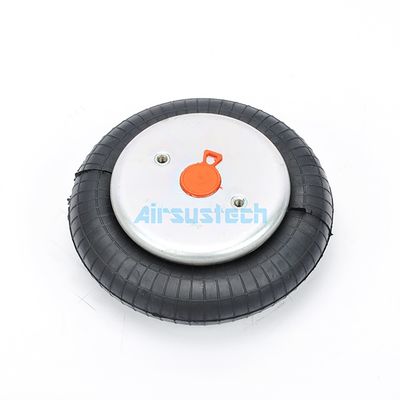

EB-215-80 Air Springs Replacement FS120-9 Convoluted Rubber Industrial Air Balloon

Penggantian Pegas Udara EB-215-80 FS120-9 Balon Udara Industri Karet Bergelombang

Deskripsi Produk

Merek: GUOMAT

Nomor Model: 1B120-9

Garansi: 1 Tahun

Material: Karet+Baja

Dapat Menggantikan Nomor Pabrikan Berikut:

Firestone: W01-M58-6165

Contitech: FS 120-9

Dunlop(FR): 8''x1 S08101

B osch: 822419003

Festo EB-215-80

Norgren: PM/31081 (8X1)

Weforma: WBE 300-E1

Airtech: 140293

Airtech: 111003

Airtech: 1B-190FB

Negatech: 1S120-9 3/4 M8

Spesifikasi dan Parameter Teknis Detail

Mur/mur buta

Gigi sekrup pelat atas (mur): 2XM8x1.25

Jarak tengah sekrup dari pelat penutup atas: 70mm

Gigi sekrup (mur) dari pelat penutup bawah: 2XM8x1.25

Jarak tengah sekrup dari pelat penutup bawah: 70 mm

Lubang udara/saluran masuk udara/fitting udara

Lubang udara/saluran masuk udara: G3/4

Jarak tengah sekrup antara lubang udara dan mur: 30mm

Pelat penutup

Diameter pelat atas: 135 mm

Diameter penutup bawah: 135 mm

Bellows karet lonceng

Diameter maksimum bellows karet: 215 mm

Diameter alami bellows karet: 90 mm

Langkah kerja: minimum 50 mm hingga maksimum 115 mm

Tinggi maksimum: 115 mm

Tinggi minimum: 50 mm

Blok bumper/blok bumper

Tidak ada blok bumper

Lingkaran sabuk/Lingkaran sabuk/Gelang pinggang

Tanpa lingkaran sabuk/gelang pinggang

Tekanan minimum: 0 bar

Gaya balik ke tinggi minimum: ≤200N

Berat keseluruhan dengan pelat yang dijepit: 2.0kg

Isolasi getaran - nilai karakteristik dinamis

Tinggi Desain H: direkomendasikan 110mm, minimum 90mm

Aplikasi pneumatik - nilai karakteristik statis

Gaya F[KN]

Fungsi Utama Pegas Udara pada Penyemprot Pertanian

1. Penyerapan Guncangan dan Peredam

Perlindungan Mesin: Penyemprot besar mengalami guncangan dan getaran yang signifikan saat beroperasi di ladang yang kasar. Pegas udara secara efektif menyerap dan meredam dampak ini, melindungi balok utama, boom, sistem hidrolik, dan komponen presisi penyemprot, mengurangi tingkat kegagalan dan biaya perbaikan.

Perlindungan Tanaman: Perjalanan yang mulus mengurangi kerusakan pada tanaman yang disebabkan oleh mesin, terutama pada tanaman tahap tengah hingga akhir.

2. Mempertahankan Sasis yang Rata

Jarak Bebas Tanah Konstan: Terlepas dari beban penyemprot (tangki penuh dapat bervariasi beberapa ton dari kosong), pegas udara secara otomatis mempertahankan tinggi sasis yang stabil dengan menyesuaikan tekanan udara internal.

Memastikan Stabilitas Operasional: Sasis yang rata memastikan boom mempertahankan ketinggian yang telah ditentukan di atas tanah, yang sangat penting untuk penyemprotan yang seragam. Jika sasis miring, dengan satu sisi boom lebih tinggi dari yang lain, distribusi semprotan yang tidak merata akan terjadi.

3. Peningkatan Kenyamanan Operator

Untuk penyemprot modern dengan kabin yang nyaman, suspensi pegas udara secara signifikan mengurangi getaran dan kebisingan yang ditransmisikan ke kabin, mengurangi kelelahan operator dan meningkatkan efisiensi dan keselamatan selama operasi yang diperpanjang.

4. Melindungi Sistem Boom

Ini adalah salah satu fungsi yang paling penting. Boom terhubung ke sasis melalui sambungan atau langsung. Getaran parah dapat ditransmisikan langsung ke boom, menyebabkan:

Kerusakan mekanis: Kelelahan dan patahnya struktur boom.

Kualitas penyemprotan yang menurun: Gerakan boom ke atas dan ke bawah yang keras dapat menyebabkan tumpang tindih atau semprotan yang terlewat, yang sangat berdampak pada hasil penyemprotan.

Foto dari 1B1209
