FT 614-36 DS Contitech Air Suspension Spring 14 "1/2x3 Dunlop Karet Bellows kantong udara
Deskripsi Produk
Merek: GUOMAT
Nomor Model: 2B14.5X3T
Dapat menggantikan Model berikut
Nomor Bagian ContiTech: FT614-36
Nomor Bagian ContiTech: FT 614-36
Nomor Bagian ContiTech: FT614-36 DS
Nomor Bagian ContiTech: FT 614-36 DS
Nomor Bagian ContiTech: FT614-36 DS G1/2
Nomor Bagian ContiTech: FT 614-36 DS G1/2
Nomor Bagian ContiTech: FT614-36 DS G1/2 M10
Nomor Bagian ContiTech: FT 614-36 DS G1/2 M10
Nomor Bagian Firestone: W01-R58-4065
Nomor Bagian Firestone: W01 R58 4065
Nomor Bagian Firestone: W01R584065
Dunlop Bagian Nomor: 14.5X1 / 14 1/2 X1
Dunlop Bagian Nomor: SP1558 / SP 1558
Norgren Nomor Bagian: M/31143 / M 31143 / M31143
2B14.5X3T GUOMAT Air Spring Data Teknis
Diameter luar maksimum: 400 mm
Tinggi maksimum: 480mm
Tinggi minimum: 100mm
Tekanan: 380mm
Fitting udara: G1/2
Diameter penutup: 310mm
Lubang berujung untuk penutup atas: 4XM10
Jarak pusat antara lubang berujung untuk penutup atas: 282,5 mm
Lubang berujung untuk penutup bagian bawah: 4XM10
Jarak pusat antara lubang berujung untuk penutup bagian bawah: 282,5 mm
Kekuatan F ((kN)
| Tekanan P |
bar |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V ((l) |
| Tinggi H ((mm) |
400 |
1.3 |
18 |
22.8 |
27.9 |
33.3 |
38. |
28 |
| 420 |
11.8 |
16 |
20.4 |
25 |
30.1 |
35.3 |
28 |
| 350 |
16.7 |
22.4 |
28.2 |
34.2 |
40.5 |
46.9 |
25 |
| 300 |
19.4 |
26 |
32.5 |
39.3 |
46.3 |
53.5 |
22 |
| 250 |
21.8 |
29 |
36.4 |
43.8 |
51.7 |
60.5 |
18 |
| 200 |
24.7 |
32.9 |
14.1 |
49.6 |
58.5 |
67.4 |
14 |
| 150 |
27.6 |
36.6 |
45.7 |
55 |
64.6 |
74.2 |
10 |
Air spring tipe flange adalah komponen penghapusan getaran yang menggunakan udara terkompresi untuk memberikan dukungan elastis.dan bidang lainnya, menawarkan penyerapan kejut yang stabil dan isolasi getaran melalui tekanan udara yang dapat disesuaikan.
Desain Struktural
Terdiri dari kantong udara karet (diperkuat dengan beberapa lapisan kabel), flang atas dan bawah (logam atau komposit), dan komponen kedap udara.Sambungan flange memudahkan pemasangan dan pemasangan yang mudah.
Udara terkompresi di dalam berfungsi sebagai media elastis, dengan tekanan yang dapat disesuaikan untuk memodifikasi kekakuan dan kapasitas beban.
Keuntungan Kinerja
Damping presisi tinggi: Ketahanan air yang dapat disesuaikan secara efektif mengisolasi getaran frekuensi tinggi (misalnya, getaran mekanis dari saringan uji), melindungi peralatan sensitif.
Adaptabilitas beban: Penyesuaian tekanan udara mengakomodasi beban yang bervariasi, menjaga tingkat peralatan (misalnya, kompensasi ketinggian otomatis di bawah beban yang berubah).
Umur Panjang & Ketahanan Korosi: Bahan karet dan desain tertutup cocok untuk lingkungan industri yang keras dengan debu, minyak, dan kontaminan.
Fleksibilitas Penyesuaian
Beberapa model dilengkapi pompa udara eksternal atau sistem penstabil tekanan untuk penyesuaian tekanan secara real time untuk beradaptasi dengan kondisi operasi dinamis (misalnya, frekuensi getaran yang bervariasi).
Aplikasi khas dalam saringan uji
Persyaratan peredam: saringan uji menghasilkan getaran frekuensi tinggi selama penyaringan partikel.
Mengisolasi getaran dari mentransfer ke bingkai, meningkatkan akurasi skrining.
Mengurangi kelelahan mekanik, memperpanjang umur motor dan jaring saringan.
Contoh pemasangan: Biasanya dipasang di antara dasar saringan dan struktur pendukung, diamankan melalui baut flange untuk membentuk sistem pendukung yang fleksibel.

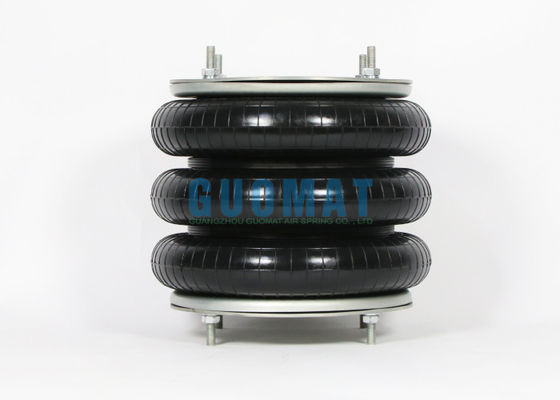

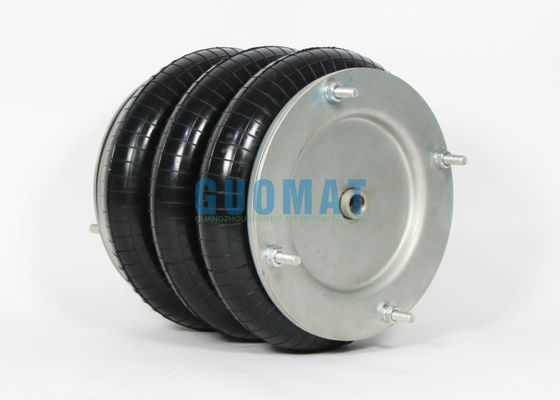

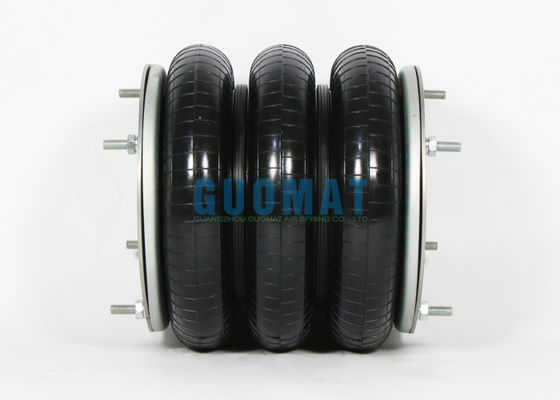

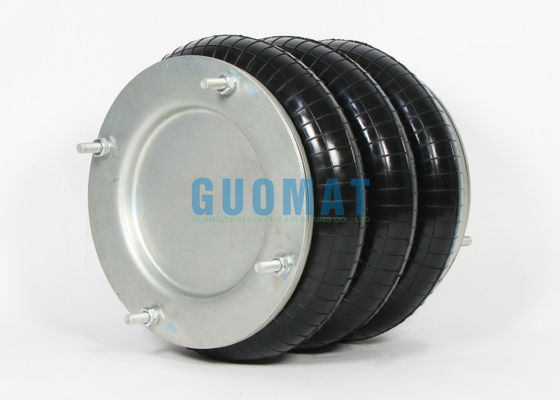

Gambar Produk
