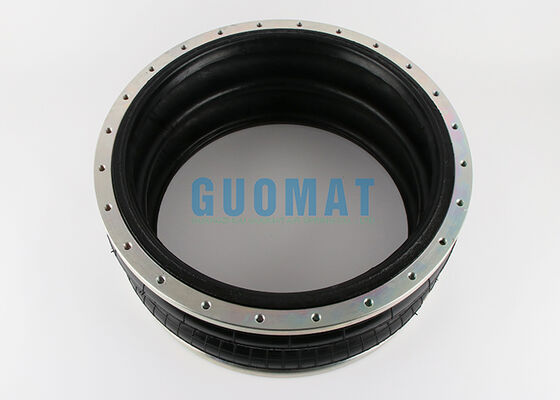

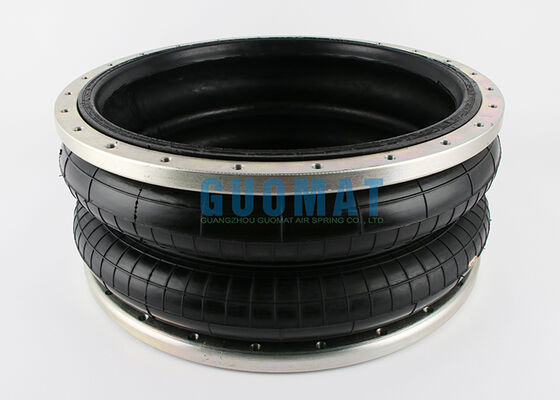

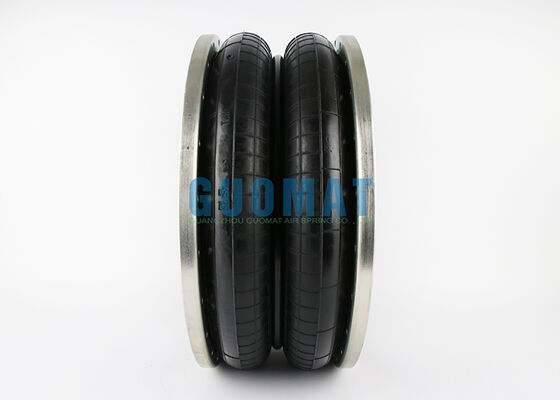

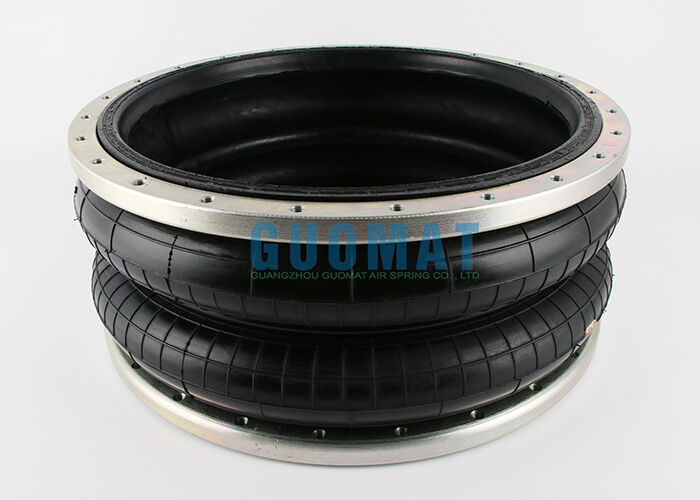

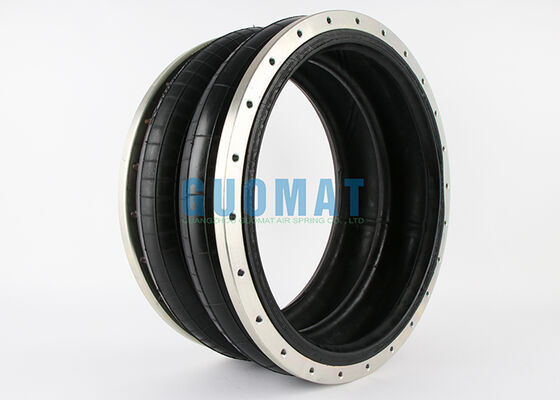

W01-358-7203 Industri Air Actuator Firestone Style 29 Karet Bellows Air Spring

Detail produk:

Tempat asal:	Guangdong, Tiongkok
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949, ISO9001
Nomor model:	Nomor telepon 2H520217

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	$199.9-$299.9/PC
Kemasan rincian:	Kotak Karton yang Kuat atau sesuai Kebutuhan Pelanggan
Waktu pengiriman:	5-8 hari kerja
Syarat-syarat pembayaran:	L/C, D/A, D/P, Western Union
Menyediakan kemampuan:	1000 buah/minggu

Kontak

Detil Deskripsi produk

Fungsi:	Mengurangi getaran	MOQ:	4 buah
Jenis:	Jenis Koneksi Flange	OEM:	Batu Api W01-358-7203
Warna:	Hitam	Membentuk:	Pegas Udara Berbelit-belit Ganda
Jaminan:	12 bulan	Kualitas:	Kualitas Bagus
Menyoroti:	Baja karet industri air spring , Aktor udara gaya Firestone 29 , industri air spring dengan garansi

W01-358-7203 Industri Air Actuator Firestone Style 29 Karet Bellows Air Spring

Ringkasan Produk

Spesifikasi	Rincian
Merek	GUOMAT
Model	2H520217
Bahan	Karet premium dan baja bertulang: Komponen karet menawarkan fleksibilitas dan ketahanan kelelahan yang sangat baik; komponen logam tahan karat untuk umur panjang.
Jenis struktur	Berlapis ganda
Jaminan	1 tahun: Kami memberikan jaminan yang kuat untuk kualitas produk.
Kemasan	Kotak kardus cokelat standar: Memastikan perlindungan produk yang baik selama transportasi; kemasan yang rapi.
Jumlah pesanan minimum	4 buah

Nomor Bagian Firestone Pengganti

Produsen: FIRESTONE. Nomor Gaya: 29

W01-358-7203

W01 358 7203

W013587203

Spesifikasi pemasangan dan dimensi

Antarmuka Pemasangan

Diameter Flange: 20,36 inci - mendefinisikan lebar keseluruhan penyegelan dan permukaan kontak.
Bolt Pattern (Bolt Circle Diameter): 19.00 inci - menentukan susunan melingkar dari baut pemasangan untuk keselarasan.
Konfigurasi baut: 24 unit pengikat berujung 3/8-24 UNF - menunjukkan jumlah dan jenis benang standar untuk pemasangan yang aman.

Envelope & Jangkauan Operasional

Diameter Rumah Maksimum: 22,7 inci - lebar luar terbesar, penting untuk ruang kosong selama pemasangan.
Tinggi nominal yang dipasang: 9,5 inci - tinggi referensi dalam kondisi perakitan standar.
Jangkauan Stroke yang Dapat Digunakan: 3,3 sampai 13,0 inci - pergeseran vertikal yang disetujui antara posisi yang benar-benar dikompresi dan benar-benar diperpanjang.

Proses pemasangan

Langkah	Operasi Utama	Poin Teknis & Catatan Ilustrasi
1. Posisi	Letakkan mata air di antara pemegang mati bagian atas dan pelat atas bingkai pers di lokasi pemasangan yang ditunjuk.	Persyaratan keselarasan: sumbu pusat pegas harus sejajar dengan garis tengah ram press, dengan penyimpangan yang diizinkan ≤ 0,2°. Diagram harus menunjukkan titik pengukuran.
2. Bolt Pra-menekuk	Masukkan baut (misalnya, 24 buah kelas 8.8 atau lebih tinggi) melalui lubang flange pegas (misalnya, 24 × φ9.5mm) dan ke lubang berujung bingkai.	Urutan pengetatan: Ikuti pola diagonal silang dalam dua tahap (pertama 50% torsi, kemudian 100% torsi akhir). Nilai torsi harus sesuai dengan spesifikasi baut (misalnya untuk 3/8-24 UNF,torsi yang disarankan adalah 28-32 N*m).
3. Koneksi Pneumatik	Sambungkan saluran pasokan udara pabrik ke port masuk pegas melalui regulator filter.	Pengaturan tekanan: Tekanan awal harus diatur pada 50% dari tekanan kerja nominal (misalnya, jika tekanan kerja adalah 8 bar, mulai pada 4 bar), kemudian disesuaikan sesuai beban.
4. Kalibrasi Stroke	Jog pers secara manual dan mengukur rentang ekstensi / kompresi yang sebenarnya dari musim semi.	Perlindungan Stroke: Pastikan stroke pegas selalu tetap dalam kisaran yang ditentukan (misalnya, 3,3-13 inci).
5. Verifikasi segel	Tekanan air mancur harus 1,2 kali tekanan kerja dan tahan selama 15 menit.	Metode Uji Kebocoran: Oleskan larutan sabun pada permukaan pendampingan flange. Periksa untuk pembentukan gelembung terus menerus. Penurunan tekanan yang diizinkan ≤ 0,1 bar/menit.
6. Pengujian beban	Melakukan pencetakan terus menerus menggunakan pelat uji standar dan memantau respon dinamis pegas.	Kriteria Kinerja: Musim semi harus mempertahankan kompresi linier selama operasi tanpa getaran atau penyimpangan abnormal. Sensor pergeseran laser dapat digunakan untuk pemantauan.

Komponen Firestone yang Kompatibel

Nomor Gaya Firestone: Gaya 29

Ringan manik-manik aluminium leher berisang (berjarak yang sama), baut 17/8, kacang-kacangan, penutup

W01-358-7203 / W01 358 7203 / W013587203

WO1-358-7203 / WO1 358 7203 / WO13587203

Ringan manik-manik aluminium leher berisang (jarak tidak sama) 17/8 b,n,w

W01-358-7205 / W01 358 7205 / W013587205

WO1-358-7205 / WO1 358 7205 / WO13587205

Ringan manik-manik aluminium leher berisang (jarak yang sama) 11/4 b,n,w

W01-358-7201 / W01 358 7201 / W013587201

WO1-358-7201 / WO1 358 7201 / WO13587201

Perangkat lempeng bergelombang*, 1/2 kacang buta 3/4 NPT

W01-358-7275 / W01 358 7275 / W013587275

WO1-358-7275 / WO1 358 7275 / WO13587275

Hanya balon karet

W01-358-7902 / W01 358 7902 / W013587902

WO1-358-7902 / WO1 358 7902 / WO13587902

Nomor gaya Firestone: Gaya 207

Ringan manik-manik aluminium leher berisang (berjarak yang sama), baut 17/8, kacang-kacangan, penutup

W01-358-7242 / W01 358 7242 / W013587242

WO1-358-7242 / WO1 358 7242/ WO13587242

Ringan manik-manik aluminium leher berisang (jarak tidak sama) 17/8 b,n,w

W01-358-7239 / W01 358 7239 / W013587239

WO1-358-7239 / WO1 358 7239/ WO13587239

Hanya balon karet

W01-139-0207 / W01 139 0207 / W011390207

WO1-139-0207 / WO1 139 0207 / WO11390207

Gambar Produk
