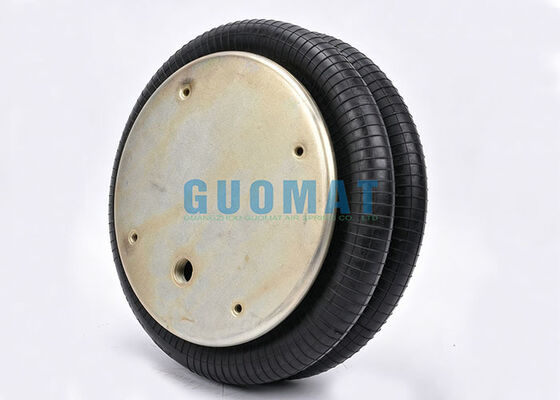

FD530-30 CI Contitech Double Convoluted Air Spring Bags 3/4 NPT Air Fitting Industrial Air Shock

Detail produk:

Tempat asal:	Guangdong, Tiongkok
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	2B53030

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	6 buah
Harga:	$99.9-159.9/pc
Kemasan rincian:	Kotak Karton Yang Kuat Atau Sesuai Kebutuhan Pelanggan
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	T/T, Western Union, L/C
Menyediakan kemampuan:	1000 buah/minggu

Kontak

Detil Deskripsi produk

Tipe pegas:	Jenis Double Convoluted	Jaminan:	12 bulan
Bahan:	Logam + Karet	Ukuran kemasan:	242424(cm)
nomor oem:	Contitech FD530-30	Selamat tahun:	2B14-363, 2B14-451, 2B15-377, 2B15-378
Tinggi terkompresi:	3,03"	nama lain:	Kantong Pegas Udara Industri
Menyoroti:	Contitech Double Air Spring yang berliku , Shock udara industri dengan perlengkapan NPT , FD530-30 air spring bag

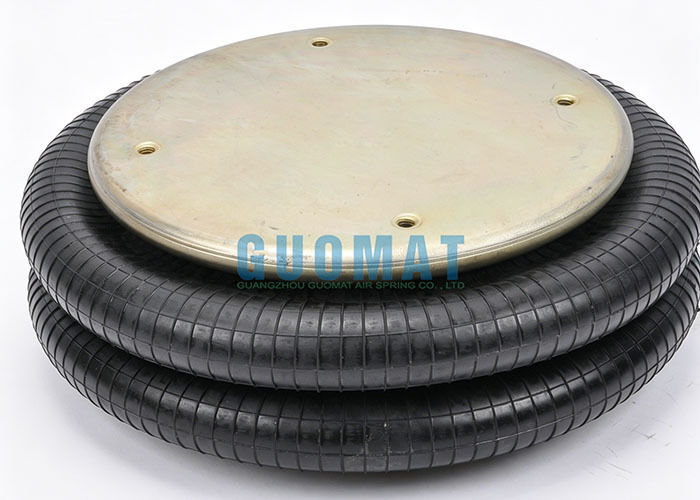

FD530-30 CI Contitech Double Convoluted Air Spring Bags

Shock udara industri dengan 3/4 NPT fitting udara untuk aplikasi tugas berat

Spesifikasi Produk

Nomor GUOMAT: 1B53030
Bahan pegas: Karet alami
Garansi pabrik: 1 tahun garansi
MOQ: 10 keping
Tipe pegas: Tipe bergelombang tunggal
Pengujian kegagalan: ≥ 3 juta siklus
Suhu kerja: -40°C sampai +70°C

Nomor suku cadang

Contitech:7731, FD530-30, FD530-30, FD530-30 CI, FD530-30 CI, FD530-30CI3/4NPTOS, FD530-30 CI 3/4NPT OS

Firestone:W01-358-9529, WO1-358-9529, W01 358 9529, WO1 358 9529, W013589529, WO13589529

Goodyear:2B14-363, 2B14-451, 2B15-377, 2B15-378

Data Teknis

Diameter plat penutup atas: Ø11.30"
Lubang Gas / Inlet Udara: 1/4NPTF; 3/4NPT
Jarak pusat sekrup dari pelat penutup atas: 6,25 "
Top Cover Plate Screw (Nut) Gigi: 4X3/8UNC, 0.59in
Diameter pelat penutup bagian bawah: Ø11.30"
Jarak pusat sekrup dari pelat penutup bawah: 6,25 "
Bagian bawah Tutup Plat Sekrup (Kacang) Gigi: 4X3/8UNC, 0.59in
Karet Bellow MAX Diameter: 15,75 "
Stroke Kerja: Max. 13,8 " - Min. 3,0"
Tekanan minimum: 0 psi
Kekuatan kembali ke ketinggian minimum: ≤90 lbf
Total Berat: 16.1 lb

Isolasi Getaran - Nilai Karakteristik Dinamis

Tekanan P (psi)	40	60	80	100	120	Vol V ((in3)
Kekuatan ( beban) (lbf)	3560	5440	7350	9360	11200	1200
Tingkat musim semi (lbf/in.)	1010	1380	1790	2170	2630
Frekuensi alami f0 (Hz)	1.6	1.6	1.5	1.5	1.5

Aplikasi Pneumatik - Nilai Karakteristik Statik

Ketinggian H (in.)	Tekanan P (psi)	40	60	80	100	120	Vol V ((in3)
12	Kekuatan F (lbf)	2550	3920	5400	6960	8660	1400
10.5	Kekuatan F (lbf)	3440	5230	7070	9010	10800	1200
9	Kekuatan F (lbf)	4160	6280	8390	10600	12700	1100
7.5	Kekuatan F (lbf)	4750	7160	9420	11900	14300	900
6	Kekuatan F (lbf)	5250	7840	10200	12900	15400	710
4.5	Kekuatan F (lbf)	5650	8370	10800.0	13500	16200	520
