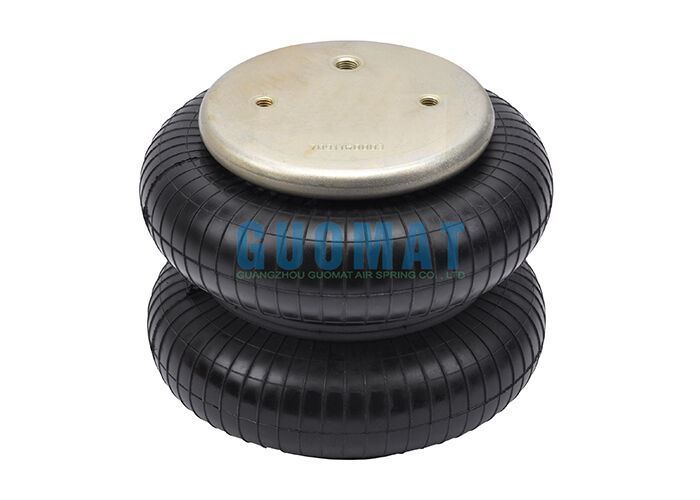

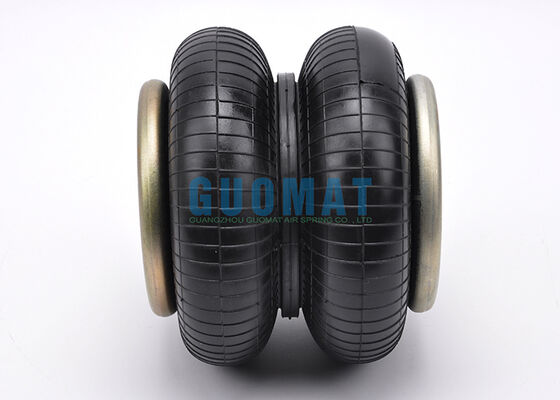

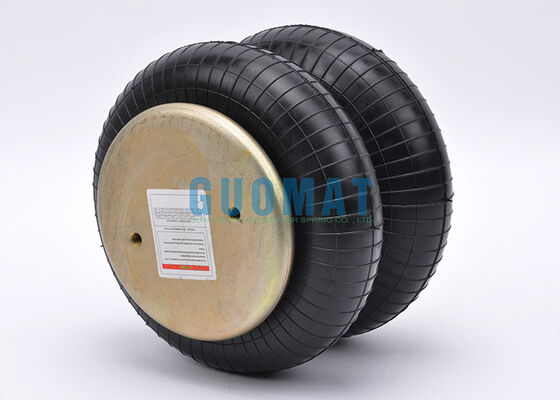

WBZ 400-E1 Weforma Double Convoluted Type Air Bags G3/4 Air Fitting Rubber Air Spring

Detail produk:

Tempat asal:	Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	2B6910

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	6 buah
Harga:	US$59.9-69.9/PC
Kemasan rincian:	Kotak Karton Yang Kuat Atau Sesuai Kebutuhan Pelanggan
Waktu pengiriman:	3-7 hari kerja
Syarat-syarat pembayaran:	L/C,D/A,D/P,T/T,Western Union
Menyediakan kemampuan:	1000pcs/Minggu

Kontak

Detil Deskripsi produk

Nama Produk:	karet angin balon	Tujuan:	Untuk Penggantian/Perbaikan
Masa garansi:	12 Bulan	Konvolusi:	2
Struktur:	Konvolusi Ganda	Kemasan:	Kotak Karton Coklat
Bumper:	W/o bumper	Jenis:	Komponen suspensi pneumatik
Menyoroti:	Pegas udara double convoluted Weforma , Pegas karet fitting udara G3/4 , Kantong udara WBZ 400-E1

WBZ 400-E1 Weforma Double Convoluted Type Air Bags G3/4 Air Fitting Rubber Air Spring

Pegas udara karet berperforma tinggi yang dirancang untuk aplikasi mesin industri, menampilkan konstruksi double convoluted dan fitting udara G3/4.

Spesifikasi Produk

Tipe	Pegas Udara Karet
Merek	GUOMAT
Nomor Model	2B6910
Garansi	12 Bulan
Bahan	Karet dan Baja
Warna	Hitam
Aplikasi	Untuk Mesin Industri
Nama Lain	Kantong Pegas Udara Industri

Nomor Suku Cadang yang Kompatibel

WEFORMA WBZ400
WEFORMA WBZ 400
WEFORMA WBZ400-E1
WEFORMA WBZ 400-E1
WEFORMA WBZ400-E1 G3/4
WEFORMA WBZ 400-E1 G3/4

Spesifikasi Teknis

Diameter pelat penutup	161mm
Lubang berulir	8M
Jarak tengah antar lubang berulir	89mm
Lubang udara	G3/4
Jarak tengah antara lubang udara dan lubang berulir	44.5mm
Tinggi maksimum	275mm
Tinggi minimum	75mm
Diameter luar maksimum	250mm

Tekanan minimum	0 bar
Gaya kembali ke ketinggian minimum	≤200N
Berat keseluruhan dengan pelat terjepit	3.0KG

Nilai Karakteristik Statis - Aplikasi Pneumatik

Tinggi H (mm)	Gaya F(kN) Tekanan P (bar)							Volume (I)
Tinggi H (mm)	3	4	5	6	7	8		Volume (I)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

Panduan Pemasangan Pegas Udara

Pemasangan yang tepat sangat penting untuk memastikan keselamatan, kinerja, dan masa pakai pegas udara. Baik digunakan untuk isolasi getaran industri, suspensi truk, suspensi bus, atau aplikasi mesin, pemasangan yang benar membantu pegas udara beroperasi dengan lancar dan andal.

Langkah-langkah Pemasangan

Periksa Pegas Udara Sebelum Pemasangan: Sebelum pemasangan, periksa pegas udara dari kerusakan, retakan, atau deformasi. Pastikan model, ukuran, dan spesifikasi pemasangan pegas udara sesuai dengan persyaratan peralatan.
Lepaskan Pegas Udara Lama: Lepaskan semua tekanan udara dari sistem sebelum melepaskan pegas udara lama. Lepaskan fitting udara dan baut pemasangan dengan hati-hati untuk menghindari kerusakan pada komponen di sekitarnya.
Pasang Pegas Udara Baru: Tempatkan pegas udara baru pada posisi yang benar dan kencangkan semua baut, fitting, dan perangkat keras pemasangan. Pastikan saluran masuk udara dan lubang pemasangan sejajar dengan benar.
Hubungkan Pasokan Udara: Sambungkan selang udara dan periksa apakah semua fitting kencang dan bebas bocor. Tambahkan tekanan udara secara perlahan dan pastikan pegas udara mengembang secara merata.
Uji Setelah Pemasangan: Setelah pemasangan, periksa ketinggian, tekanan, dan pengoperasian keseluruhan pegas udara. Pastikan tidak ada kebocoran udara atau gerakan abnormal selama pengoperasian.
