FD 1710-25 RS Pneumatic Rubber Air Bag Double Convoluted Air Bellows dengan Perhiasan

Detail produk:

Tempat asal:	Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	2H7203

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	6 buah
Harga:	dapat dinegosiasikan
Kemasan rincian:	Kotak Karton Yang Kuat Atau Sesuai Kebutuhan Pelanggan
Waktu pengiriman:	3-7 hari kerja
Syarat-syarat pembayaran:	L/C,D/A,D/P,T/T
Menyediakan kemampuan:	1000pcs/Minggu

Kontak

Detil Deskripsi produk

Nama Produk:	Pegas Udara Karet	Status:	Baru
Kisaran Suhu:	-40°C hingga +70°C	Aplikasi:	Untuk Mesin Industri
Teknologi Contitech:	FD 1710-25 RS	Jenis:	Jenis Double Convoluted
Baut:	24pcsx3/8-24UNF	Jaminan:	1 Tahun
Menyoroti:	Pneumatic Rubber Air Spring , Air bellow berliku ganda , Air spring dengan cincin manik-manik

FD 1710-25 RS Kantong Udara Karet Pneumatik Bellow Udara Konvolusi Ganda Dengan Cincin Manik

Kantong Udara Karet Pneumatik GUOMAT 2H520217 adalah pegas udara konvolusi ganda tugas berat yang dirancang untuk aktuasi pneumatik industri, isolasi getaran, penyerapan guncangan, dan aplikasi pengangkatan.

Spesifikasi Produk

Nomor Suku Cadang GUOMAT: 2H520217
Tipe: Pegas Udara Konvolusi Ganda
Garansi: 1 Tahun
Bahan: Karet dan Baja

Nomor OEM yang Sesuai

CONTITECH FD1710-25

CONTITECH FD 1710-25

CONTITECH FD1710-25 RS

CONTITECH FD 1710-25 RS

GAYA FIRESTONE 29

FIRESTONE W01-358-7203

FIRESTONE W01 358 7203

FIRESTONE W013587203

Dimensi Teknis

Diameter flensa	20,35 inci / 516,89 mm
Diameter luar maksimum	22,75 inci / 577,85 mm
Baut	24 buah x 3/8-24 UNF
Jarak tengah antar baut	19,0 inci / 482,6 mm
Tinggi maksimum	13,2 inci / 335,28 mm
Tinggi minimum	3,3 inci / 83,82 mm

Data Kinerja - Karakteristik Tekanan vs Beban

Tekanan (psi)	40	60	80	100	120	Volume V (in³)
Gaya (Beban) (lbs)	10580	15860	21150	26440	31730	2820
Tingkat Pegas (lbs/in)	2814	4027	5266	6299	7417
Frekuensi Alami (Hz)	1,6	1,6	1,6	1,5	1,5

Kinerja Tinggi vs Beban

Tekanan (psi)	20	40	60	80	100	120	Volume (in³)
Tinggi H 10"	5020	10040	15050	20070	25090	30110	2943
Tinggi H 8"	5920	11840	17760	23680	29600	35520	2407
Tinggi H 6"	6490	12990	19480	25970	32460	38960	1781
Tinggi H 4"	7010	14020	21020	28030	35040	42050	1076

Panduan Instalasi & Pemilihan

Sebelum mengganti pegas udara industri yang ada, harap verifikasi spesifikasi berikut:

Nomor suku cadang asli dan model pegas udara
Tinggi keseluruhan dan tinggi kerja maksimum/minimum
Diameter luar maksimum
Ukuran baut pemasangan dan jarak lubang baut
Konfigurasi saluran masuk udara
Tekanan operasi yang dibutuhkan
Rentang yang tersedia
Beban kerja maksimum
Ruang instalasi dan komponen di sekitarnya

Jangan melebihi batas tekanan atau rentang yang direkomendasikan pabrikan. Penghenti perjalanan mekanis yang tepat harus digunakan jika diperlukan untuk mencegah perpanjangan atau kompresi yang berlebihan.

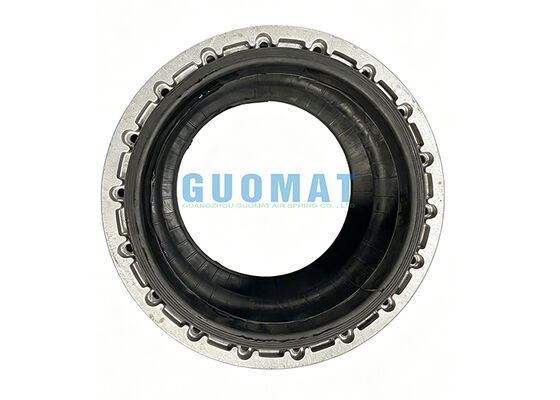

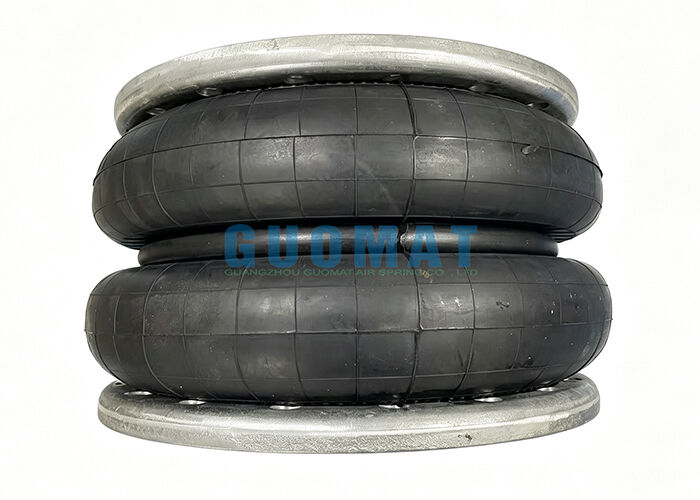

Gambar Produk
