S-500-3R Triple Air Spring Yokohama Vibration Isolator dengan Steel Waist Ring

Detail produk:

Tempat asal:	Guangdong, Tiongkok
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	F-500-3

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	6 buah
Harga:	dapat dinegosiasikan
Kemasan rincian:	Kotak Karton Yang Kuat Atau Sesuai Kebutuhan Pelanggan
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	L/C,D/A,D/P,T/T
Menyediakan kemampuan:	1000pcs/Minggu

Kontak

Detil Deskripsi produk

Tipe Peredam Kejut:	Berisi gas	OEM:	Dapat diterima
Kemasan:	Karton yang kuat	Barang:	Pegas Udara Karet
Kisaran Suhu:	-40℃+70℃	Tipe bellow:	Tiga Berbelit-belit
Garansi Pabrik:	12 bulan	Warna:	hitam
Menyoroti:	YOKOHAMA air spring triple berliku-liku , mata air karet dengan cincin baja , Air spring isolasi getaran

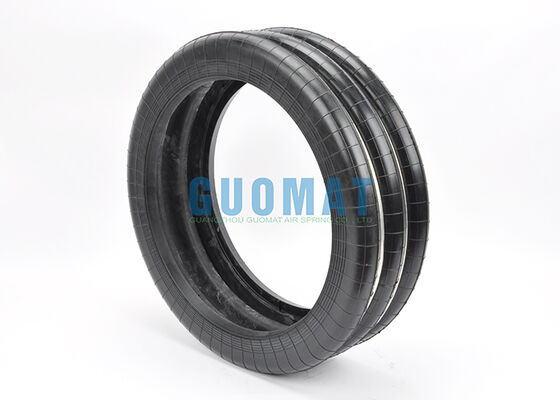

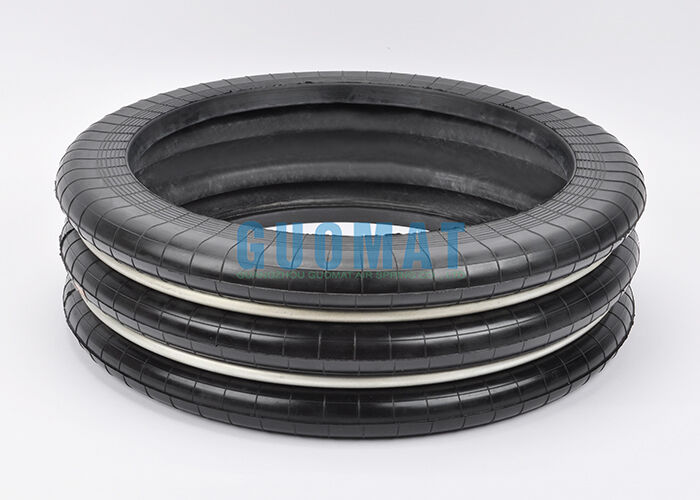

S-500-3R Triple Convoluted Air Spring YOKOHAMA Vibration Isolator Dengan Cincin Pinggang Baja

Ikhtisar Produk

GUOMAT NO.: F-500-3
Referensi Penggantian: YOKOHAMA S-500-3R
Tipe: Pegas Udara Konvolusi Ganda
Diameter Nominal: 500 mm
Aplikasi: Mesin Punch Press & Stamping
Bahan: Karet berkualitas tinggi dengan kain yang diperkuat
Struktur: Bellows karet dengan cincin pinggang baja
Fungsi: Isolasi getaran, peredam kejut, pengangkatan dan penurunan
Cocok untuk: Mesin industri dan aplikasi tugas berat

Spesifikasi Teknis

Parameter	Nilai
Tinggi Desain (mm)	160
Tinggi Maks (mm)	270
Tinggi Min (mm)	90
Perjalanan Maksimum Umum (mm)	±68
Diameter Luar Maks Kompresi (mm)	560
Luas Efektif (cm²)	1965
Volume (L)	30.3
Beban (KN)	96.3
Konstanta Pegas Dinamis (n/mm)	1255
Frekuensi Internal Maksimum (Hz)	1.8
Tekanan Internal Maksimum (MPa)	0.69
Kegagalan Tekanan Internal (MPa)	3.9-4.9

Panduan Pemasangan untuk Kantong Udara Punch Press

Siapkan area pemasangan: Hentikan punch press dan lepaskan sepenuhnya tekanan udara dari sistem yang ada. Pastikan mesin ditopang dengan aman sebelum melepas pegas udara lama.
Lepaskan pegas udara lama: Lepaskan saluran suplai udara dan lepas baut pemasangan atau komponen pengencang. Periksa permukaan pemasangan dari kerusakan, kotoran, atau deformasi.
Periksa pegas udara baru: Konfirmasikan bahwa GUOMAT F-500-3 sesuai dengan dimensi yang dibutuhkan dan konfigurasi pemasangan. Periksa bellows karet, cincin pinggang baja, saluran masuk udara, dan komponen pemasangan dari kerusakan yang terlihat.
Posisikan pegas udara: Tempatkan pegas udara secara vertikal di antara permukaan pemasangan yang ditentukan. Pastikan bellows terpusat dan cincin pinggang baja terpasang dengan benar.
Hubungkan suplai udara: Hubungkan fitting udara dan saluran udara dengan aman. Gunakan tekanan udara yang direkomendasikan dan pastikan tidak ada kebocoran.
Isi secara bertahap: Pasok udara terkompresi secara perlahan dan biarkan pegas udara mengembang ke posisi kerjanya. Hindari pengisian mendadak atau melebihi tekanan yang direkomendasikan pabrikan.
Periksa keselarasan dan jarak bebas: Operasikan punch press dengan kecepatan rendah melalui siklus uji yang terkontrol. Verifikasi pegas udara tetap terpusat dan tidak bergesekan dengan komponen di sekitarnya.
Inspeksi akhir: Periksa tekanan udara, baut pemasangan, kebocoran udara, pergerakan mesin, dan kinerja isolasi getaran sebelum kembali ke operasi normal.

Catatan Pemasangan: Konfirmasikan ketinggian kerja yang benar, tekanan udara, kapasitas beban, dan dimensi pemasangan sesuai dengan desain punch press dan kondisi operasi spesifik.

Mengapa Memilih GUOMAT F-500-3?

Pegas udara GUOMAT diproduksi menggunakan bahan karet yang diperkuat dan komponen logam untuk memberikan kinerja yang andal dalam aplikasi industri. F-500-3 menawarkan solusi pengganti yang praktis untuk YOKOHAMA S-500-3R dan dapat dipasok untuk penggantian standar atau kebutuhan industri yang disesuaikan.

Kami mendukung kebutuhan OEM, penggantian, dan pegas udara kustom, termasuk spesifikasi dimensi dan koneksi.
