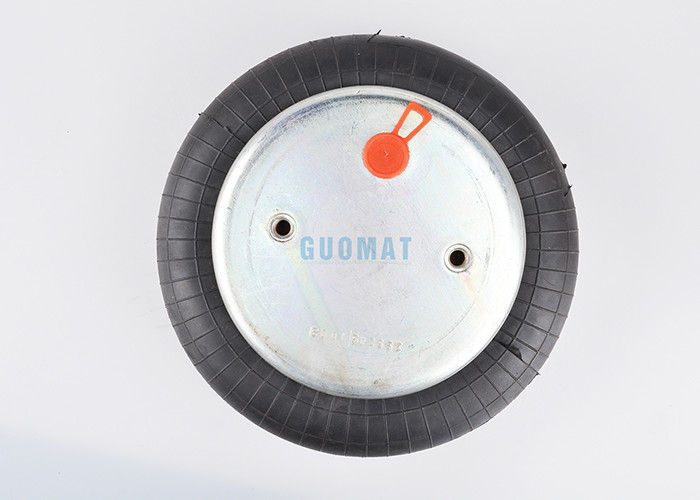

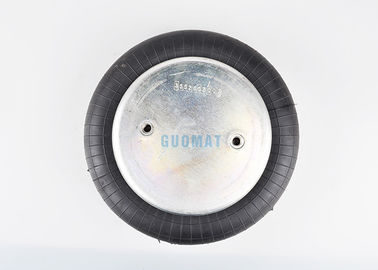

Name: Continental Contitech Industrial Air Spring FS 200-10 CI Air Bellow untuk Isolasi Buffer
Brand: GUOMAT
SKU: 1B200-10
Rating: 4.9 (102 reviews)

Rumah Produk Industri Spring Air

Continental Contitech Industrial Air Spring FS 200-10 CI Air Bellow untuk Isolasi Buffer

Detail produk:

Tempat asal:	Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	1B200-10

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1pc
Kemasan rincian:	kotak karton yang kuat atau sebagai kebutuhan pelanggan
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	T / T, Western Union, Paypal atau Lainnya
Menyediakan kemampuan:	1000pcs/minggu

Kontak

Detil Deskripsi produk

Bahan:	Baja Karet	Contitech:	FS 200-10
Jaminan:	12 bulan	Bobot:	1,6 KG
Nama lain:	aktuator udara industri	Kemampuan Tekanan:	2-8 M Pa
Sekrup:	2X3 / 8-16UNC	Saluran masuk udara:	1/4 NPT
Cahaya Tinggi:	convoluted air spring , air helper springs

Continental Contitech FS 200-10 CI Air Bellows Sebagai Penyangga Isolasi

Deskripsi Produk

Data teknis

Min. tekanan - 0 psi
Kembalikan kekuatan ke min. tinggi - <45LBF / 200N
Berat Keseluruhan - 4.4LB
Min. Tinggi Desain - 2,01 inci / 51MM
Inst.Space Diperlukan - 9,65 inci / 245 MM
Max. Stroke - 3.9inch / 99MM
Pelat Penutup Atas Diameter 160mm
Penutup Pelat Bawah Diameter 160 mm
Pusat Sekrup Jarak 89 mm
Jarak Gas Lubang Antara Kacang 44,5 mm
Lubang Gas 1 / 4NPTF
Screw (Nut) Tooth 2pcsX3 / 8-16UNC

GUOMAT: 1B200-10

Produsen Peralatan OEM Original: FS 200-10 CI

APLIKASI PNEUMATIK - NILAI KARAKTERISTIK STATIS

Pasukan F [lbf]
Tekanan p [psi]	40	60	80	100	120	Vol. V [in.³]
H 4.50 in.	939	1440	1920	2430	2950	120
H 4.00 masuk	1120	1690	2260	2850	3430	110
H 3,50 in.	1250	1880	2530	3170	3850	96
H 3.00 masuk	1370	2050	2760	3460	4170	83
H 2,50 inci.	1450	2170	2930	3640	4410	68

ISOLASI VIBRASI - KARAKTERISTIK DINAMIS

Tekanan p [psi]	40	60	80	100	120	Vol. V [in.³]
Paksa (memuat) F [lbf]	981	1,530	2,040	2,570	3,090	124
Spring rate c [lbf / in]	701	1.000	1,290	1,560	1,870	124
Frekuensi Alami f0 [Hz]	2.7	2.7	2.6	2.5	2.5	124
Tinggi desain H: direkomendasikan 4,53 inci, minimum 3,94 inci

PEMBELIAN DATA PEMESANAN

Mengetik	Saluran masuk udara	Nomor pesanan.
Bellow karet saja	-	62828
dengan pelat berkerut	1/4 NPT 0 masuk. Eksentrik	75229
dengan pelat berkerut	-	75248

INSTRUKSI LAYANAN

	Benang	maks. Torsi
	2X3 / 8-16UNC	20 lbf ft / 2.26NM
1 / 4NPT	20 lbf ft / 2.26NM

Fitur :

1, Ini dapat digunakan dengan katup penyesuaian tinggi, yang selalu dapat mempertahankan ketinggian konstan untuk mencegah fluktuasi beban.

2, Ini dapat digunakan bersama dengan tangki tambahan dan katup throttle untuk mendapatkan efek redaman yang sangat baik. Dan itu dapat mengurangi amplitudo resonansi.

3, Pegas udara ini sederhana dalam struktur dan mudah dipasang dan dibongkar.
