| Tempat asal: | Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 1B8X4 |
| Kuantitas min Order: | 1pc |
|---|---|
| Kemasan rincian: | kotak karton yang kuat atau sebagai kebutuhan pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal atau Lainnya |
| Menyediakan kemampuan: | 1000pcs/minggu |
| Bahan: | Karet, besi | Contitech: | FS 120-10 |
|---|---|---|---|
| Jaminan: | 12 bulan | Bobot: | 2,4 KG |
| Nama lain: | aktuator udara untuk mesin | Kemampuan Tekanan: | 0,2-0,8 M Pa |
| Sekrup: | 2X3 / 8-16UNC | Saluran masuk udara: | 1/4 NPT |
| batu api: | W01-358-7564 | ||
| Cahaya Tinggi: | convoluted air spring,air helper springs |
||

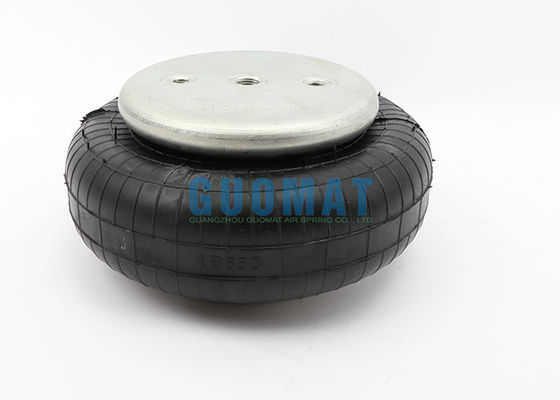

GUOMAT 1B8X4 Lihat Firestone W01-358-7564 Dan Goodyear 1B8-550 Untuk Mesin
Deskripsi Produk dari1B8X4 Lihat W01-358-7564
Diameter Pelat Penutup Atas: 135mm
Nomor Piston Bawah: no
Diameter Pelat Penutup Bawah: 135mm
Jarak Pusat Sekrup: 70mm
Jarak Lubang Gas Antar Nut: 35 mm
Sekrup Pelat Penutup Atas (Mur) Gigi: 2 lembarX3 / 8-16UNC
Sekrup Pelat Penutup Bawah (Mur) Gigi: 2 lembarX3 / 8-16UNC
Rubber Bellows MAX Diameter (Diameter Maksimum): 230 mm
Rubber Bellows Natural Diameter 210 mm
Stroke Kerja: MAX 140 mm hingga MIN 50 mm
Tinggi Terkompresi: 50 mm
Lubang Gas / Saluran masuk udara: 1 / 4NPTF
| Jenis dari | [Jenis lain] Pegas udara | Gagang pengatur ketinggian | tidak |
| Lebar W (mm) | 221 | Rentang beban (kN) | 12.501〜16.000 |
| Beban yang diijinkan (kN) | 13.1 | Panjang benang L1 (mm) | - |
| Tinggi badan utama h (mm) | 134 | Benang nominal M (mm) | 10 |
| Properti | Kinerja standar / tahan guncangan | Metode instalasi | 2 |
| Pelabuhan pasokan udara | 1/4 | Dengan atau tanpa bumper | tidak |
| Direktif RoHS | 10 | - | - |
Data Teknis1B8X4 Lihat W01-358-7564
GUOMAT: 1B8X4
Pabrikan Peralatan Asli OEM: FS 120-10 CI
INLET UDARA 1/4 NPT:
Firestone: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
Deskripsi dari1B8X4 Lihat W01-358-7564
Majelis Order No.
Gaya 116 Dua Ply Bellows
Kacang buta, 1/4 NPT: W01-358-7564 ； W01 358 7564 ； W013587564
Kacang buta, 3/4 NPT: W01-358-7561 ； W01 358 7561 ； W013587561
Cincin manik baja countersunk, baut 19/4, mur, washer: W01-358-7568 ； W01 358 7568 ； W013587568
Mur buta dengan katup 1/4 tangki terpasang W01-A72-7518 ； W01 A72 7518 ； W01A727518
Hanya selubung karet: W01-358-0133 ； W01 358 0133 ； W013580133
Gaya 117 Bellow Tinggi
Kacang buta, 1/4 NPT: W01-358-7600 ； W01 358 7600 ； W013587600
Kacang buta, 3/4 NPT: W01-358-7602 ； W01 358 7602 ； W013587602
Cincin manik baja countersunk, Kekuatan 13/4 baut, mur, ring: W01-358-7606 ； W01 358 7606 ； W013587606
1B8X4 Lihat W01-358-7564APLIKASI PNEUMATIK - NILAI KARAKTERISTIK STATIK
| Paksa F [lbf] | |||||
| Tekanan p [psi] | 40 | 60 | 80 | 100 | Vol.V [in.³] |
| H 4,50 masuk / 114,3 MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4,00 masuk/101,6 MM | 905 | 1400 | 1940 | 2390 | 100 |
| H 3,50 inci / 88,9 MM | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3,00 inci / 76,2 MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 inci / 63,5 MM | 1270 | 1900 | 2630 | 3260 | 57 |
ISOLASI GETARAN - KARAKTERISTIK DINAMIS
| Tekanan p [psi] | 40 | 60 | 80 | 100 | 120 | Vol.V [in.³] | |
| Gaya (beban) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2.530 | 110 | |
| Tarif musim semi c [lbf / in] | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
| Frekuensi Alami f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| Tinggi desain H: disarankan 4,33 inci, minimum 3,54 inci | |||||||
PURCHASE ORDER DATA
| Tipe | Saluran masuk udara | Nomor pesanan. | |
| dengan pelat berkerut |
1/4 NPT 0 masuk excentrical |
||
| 57991256700090 | 20810735 | Y | C 1B8-560 | C 1B8-560 |
| 57991256800091 | 20810607 | Y | P 1B8-560 | P 1B8-560 |
| 57991256900091 | 20811403 | Y | P 1B8-550 | P 1B8-550 |
| 57991257000090 | 20811604 | Y | C 1B8-562 | C 1B8-562 |
| 57991257100090 | 20811605 | Y | C 1B8-564 | C 1B8-564 |
| 57991257200090 | 20811606 | Y | C 1B8-850 | C 1B8-850 |
| 57991262700090 | 20806174 | Y | C 1B8-550 | C 1B8-550 |
| 1B5-800 | 20469101 | N | 1B5-800 | 1B5-800 |
| 57991280000019 | 20095537 | Y | ENIDINE YI-1B5-800 | ENIDINE YI-1B5-800 |
| 57991280100000 | 20607917 | Y | GOODYEAR 1B5-801 | GOODYEAR 1B5-801 |
| 57991280100019 | 20095538 | Y | ENIDINE YI-1B5-801 | ENIDINE YI-1B5-801 |
| 1B5-810 | 20254245 | N | 1B5-810 | 1B5-810 |
| 57991281000019 | 20095539 | Y | ENIDINE YI-1B5-810 | ENIDINE YI-1B5-810 |
| 57991282000019 | 20095540 | Y | ENIDINE YI-1B5-820 | ENIDINE YI-1B5-820 |
| 57991282100019 | 20224307 | Y | ENIDINE YI-1B5-821 | ENIDINE YI-1B5-821 |
| 57991283100019 | 20095541 | Y | ENIDINE YI-1B6-831 | ENIDINE YI-1B6-831 |
| 1B6-833 | 20263189 | N | 1B6-833 | 1B6-833 |
| 57991283300019 | 20095542 | Y | ENIDINE YI-1B6-833 | ENIDINE YI-1B6-833 |
| 57991283400090 | 20806000 | Y | C 1B6-833 | C 1B6-833 |
| 1B6-835 | 20488587 | N | 1B6-835 | 1B6-835 |
| 57991283500019 | 20117074 | Y | ENIDINE YI-1B6-835 | ENIDINE YI-1B6-835 |
| 1B7-840 | 20680822 | N | 1B7-840 | 1B7-840 |
| 57991284000019 | 20095543 | Y | ENIDINE YI-1B7-840 | ENIDINE YI-1B7-840 |
| 57991285000000 | 20384830 | Y | 1B8-850 | 1B8-850 |
| 57991285000019 | 20095544 | Y | ENIDINE YI-1B8-850 | ENIDINE YI-1B8-850 |
| 57991286000019 | 20117076 | Y | ENIDINE YI-1B8-860 | ENIDINE YI-1B8-860 |
