Tempat asal: | Cina |
Nama merek: | GUOMAT |
Sertifikasi: | ISO/TS16949:2009 |
Nomor model: | 1B5082 |
Kuantitas min Order: | 1pc |
---|---|
Kemasan rincian: | kotak karton yang kuat atau sebagai kebutuhan pelanggan |
Waktu pengiriman: | 2-8 hari kerja |
Syarat-syarat pembayaran: | T / T, Western Union, Paypal atau Lainnya |
Menyediakan kemampuan: | 1000pcs/minggu |
Bahan: | Baja Karet | GUOMAT: | 1B5082 |
---|---|---|---|
Jaminan: | 1 tahun | Berat: | 4,0 kg |
Nama lain: | Getaran Pegas Udara Flange | Kemampuan Tekanan: | 0,2-0,8 M Pa |
TORPRESS: | 110 | ||
Cahaya Tinggi: | convoluted air spring,air helper springs |

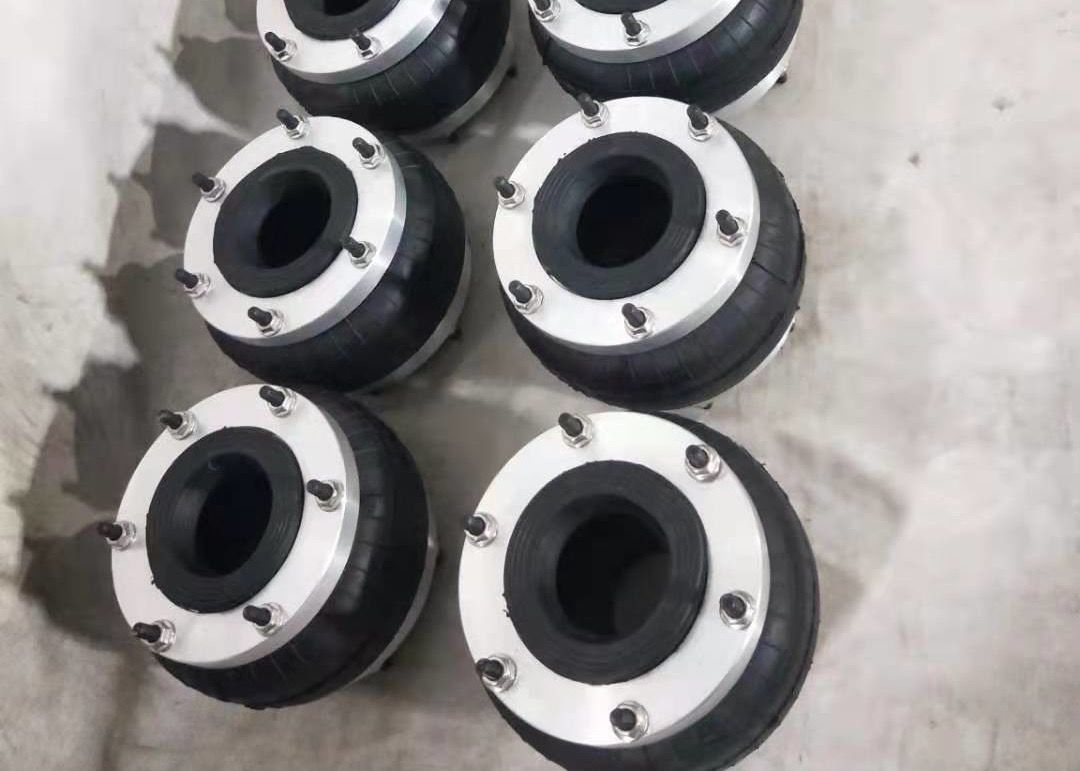

TORPRESS 110 1B5082 Untuk Karet bellow NO.Koneksi Flange 1B5082
Spesifikasi dan Data Teknis
TORPRESS 110
GUOMATNomor Bagian:1B5082
Suhu Operasi: 57Cº hingga -54Cº
Tinggi alami: 120mm
Diameter Pelat Penutup Atas: 138mm
Diameter Pelat Penutup Bawah: 138mm
Jarak sekrup: 120mm
Sekrup Pelat Penutup Atas (Nut) Gigi: 6pcsXM8X1.25
Sekrup Pelat Penutup Bawah (Nut) Gigi: 6pcsXM8X1.25
Stroke Kerja: MAX 200 mm hingga MIN 80 mm
MODEL |
Kode STAN- DARD
|
Kode TEMP TINGGI
|
Koneksi |
Maks OD MM |
min. Tinggi MM |
Maks. Tinggi MM |
Total Perjalanan MM |
Lubang tion Udara Benang |
Menghubungkan baut atau lubang N. |
Menghubungkan baut atau lubang HAI |
16 | 93029 | 93086 | P1 | 153 | 46 | 91 | 45 | 1/4" NPT | 2 | 3/8” - 16 UNC |
131 | 94047 | Tidak | P1 | 165 | 50 | 110 | 60 | 1/4" NPT | 2 | 3/8” - 16 UNC |
110 | 93113 | 93114 | P1 | 210 | 51 | 151 | 100 | 1/4" NPT | 2 | 3/8” - 16 UNC |
110 | 88540 | 93079 | F1 | 210 | 45 | 145 | Tidak | 6 | M 8 x 1,25 | |
110 | 88820 | 89023 | F1 | 210 | 45 | 145 | Tidak | 6 | M 8 x 1,25 | |
116 | 93027 | Tidak | P1 | 231 | 46 | 152 | 106 | 1/4" NPT | 2 | 3/8” - 16 UNC |
19 | 94016 | 95015 | P2 | 325 | 51 | 151 | 100 | 1/4" NPT | 2 | 3/8” - 16 UNC |
19 | 94014 | Tidak | F2 | 325 | 43 | 143 | Tidak | 12 | M8x1 |
TORPRESS AIR SPRING AKTUator BAWAH MODEL |
STAN- DARD | TEMPERATUR TINGGI | Sambungan- Maks. Min.Maks.tion OD Tinggi Tinggi |
Kode | Kode | mm mm mm | |
16 | 93029 | 93086 | P1 153 46 91 |
131 | 94047 | ——— | P1 165 50 110 |
93113 | 93114 | P1 210 51 151 | |
110 | 88540 | 93079 | F1 210 45 145 |
88820 | 89023 | F1 210 45 145 | |
116 | 93027 | ——— | P1 231 46 152 |
94016 | 95015 | P2 325 51 151 | |
94014 | ——— | F2 325 43 143 | |
23 B | 202665 | ——— | F1 165 65 205 |
26 | 84181 | 89422 | F2 220 85 245 |
20 | 86600 | 88538 | F2 255 80 265 |
245 | 93740 | 202344 | F1 27 82570 85 310 |
94091 | ——— | P2 325 88 288 | |
88544 | 89425 | F2 325 80 280 | |
21 BR | 89457 | ——— | F2 380 80 290 |
21A BR | 97300 | ——— | F2 435 85 315 |
21B BR | 92154 | ——— | F2 440 85 385 |
28 BR | 92527 | ——— | F2 445 80 310 |
28 B | 90559 | ——— | F2 485 85 375 |
93056 | ——— | P3 570 90 330 | |
29 | 93166 | ——— | F2 570 80 320 |
31 | 95210 | ——— | F2 700 85 700 |
325 | 203332 | ——— | F2 400 80 500 |
322 | 92615 | ——— | P4 310 133 408 |
879948173 | ——— | F2 310 125 400 | |
321 | 88110 | ——— | F2 380 125 400 |
Nomor Gaya | Tinggi Desain | Muat (pada Ketinggian Desain) pada: | Frekuensi Alami | % Isolasi pada Frekuensi Paksa | ||||
••40 PSIG (pon) | 60 PSIG (pon) | 80 PSIG (pon) | (@ 80 PSIG) fn(BPS) | 400 BPS% | 800 BPS% | 1500 BPS% | ||
KONVOLUSI TUNGGAL | ||||||||
16 | 3.0 | 420 | 640 | 880 | 237 | 90.3 | 97.4 | |
131 | 3.5 | 550 | 850 | 1.170 | 181 | 74.4 | 94.6 | 98.5 |
160 | 5.5 | 650 | 1.010 | 1,390 | 124 | 89,4 | 97,5 | 99.3 |
110 | 4,5 | 650 | 1.010 | 1,390 | 162 | 80.2 | 95.7 | 98.8 |
116 | 4,5 | 850 | 1.330 | 1,830 | 163 | 80.2 | 95.7 | 98.8 |
116-1 | 5.5 | 940 | 1,410 | 1.930 | 139 | 86.3 | 96.9 | 99.1 |
115 | 4,5 | 1,210 | 1,880 | 2.540 | 151 | 83.4 | 96.3 | 99,0 |
