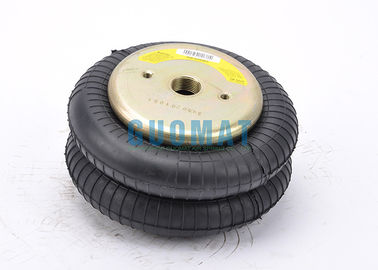

FD 120-17 CI Air Mata Air Industri Konvolusi Ganda Actuator Udara G3 / 4 Air Inlet

Name: FD 120-17 CI Air Mata Air Industri Konvolusi Ganda Actuator Udara G3 / 4 Air Inlet
Brand: GUOMAT
SKU: 2B120-17
Rating: 4.8 (175 reviews)

Detail produk:

Tempat asal:	Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	2B120-17

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1pc
Kemasan rincian:	kotak karton yang kuat atau sesuai kebutuhan pelanggan
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	T / T, Western Union, Paypal atau Lainnya
Menyediakan kemampuan:	1000pcs/minggu

Kontak

Detil Deskripsi produk

Bahan:	Pelat penutup dari baja, bellow karet	CONTITECH:	FD120-17
Lubang Gas:	G3 / 4	Sekrup gigi:	M8
Jarak Pusat Ulir:	70 mm	Diameter pelat penutup:	135 mm
Kemampuan Tekanan:	0,2-0,8 M Pa	stroke:	75 ~ 230 mm
Cahaya Tinggi:	pegas penolong udara , bagian suspensi udara

FD120-17 CI Industrial Air Spring Double Convolution Air Actuator 3/4 NPT Air Inlet

Banyak OEM Produsen Peralatan Asli FD120-17:

BELLOW NO.	SELESAI NO.

CONTITECH 603 N	BOSCH 822419042
FIRESTONE FLEX 26	CONTITECH FD120-17
FIRESTONE W01 358 0142	2682 030000
PIRELLI 26	DUNLOP (FR) SO 8201
PHOENIX 2B O7 R	FESTO EB-215-155
AIRKRAFT 114050	GOODYEAR 2B 7-540
	NORGREN PM / 31082 (8x2)
	PIRELLI T26 84181
	TAURUS KF 218
	WEFORMA WBZ 300-E1
	AIRKRAFT 113053

❶ Kacang / Kacang Buta

Sekrup Pelat Penutup Atas (Mur) Gigi: 2 pcs X M8X1.25

Jarak Pusat Sekrup dari Pelat Penutup Atas: 70 mm

Sekrup Pelat Penutup Bawah (Mur) Gigi: 2 pcs X M8X1.25

Jarak Pusat Sekrup dari Pelat Penutup Bawah: 70mm

❷ Lubang Gas / Lubang Masuk Udara / Pemasangan Udara

Lubang Masuk Gas / Udara: G3 / 4

❸ Pelat Penutup

Diameter Pelat Penutup Atas (Lebar): 135 mm / 5,31 inci

Diameter Pelat Penutup Bawah (Lebar): 135 mm / 5,31 inci

Pelat Penutup Atas Nomor: 3450

Pelat Penutup Bawah Nomor: 3436

❹ Bellow Karet

Bellow Karet Diameter Alami: 189 mm

Bellow Karet Tinggi Alami: 177 mm

Tinggi Terkompresi: 79 mm / 3,12 inci

Tinggi Desain: 178mm-203mm / 7-8 inci

Diameter Maksimum: 218 mm / 8,6 inci

Bellow # NO .: 26

❺ Blok bumper / blok penyangga

Tanpa Bumper Block

❻ Girdle Hoop / Girdle Ring

Dengan Girdle Hoop: One Piece of Girdle Hoop

Detail data teknis di foto di bawah ini

	Nomor pesanan.
Hanya bellow karet	60221
dengan pelat berkerut, saluran udara 3/4 NPT 0 in. Eksentrik	75967

Isolasi getaran - nilai karakteristik dinamis

Tinggi desain H: direkomendasikan 7,48 inci, minimum 6,89 inci
Tekanan p [psi]	40	60	80	100	120	Vol. V [in.3]
Angkatan (Beban) [lbf]	778	1210	1640	2060	2460
Tingkat pegas [lbf / in.]	311	492	673	854	1040	232
Frekuensi alami [Hz]	2.1	2.0	2.0	2.0	2.0

Aplikasi pneumatik - nilai karakteristik statis Force F [kN]

Angkatan F [lbf]
Tekanan p [psi]		40	60	80	100	120	Vol. V [in.3]
Tinggi H [masuk.]	8.0	681	1070	1440	1820	2180	240
	7.0	885	1340	1790	2260	2710	220
	6.0	1070	1580	2110	2650	3170	200
	5.0	1210	1790	2390	3000	3570	170
	4.0	1330	1970	2640	3310	3910	140
	3.0	1420	2120	2840	3560	4160	120
