| Tempat asal: | Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 2B7437 |
| Kuantitas min Order: | 1pc |
|---|---|
| Kemasan rincian: | kotak karton yang kuat atau sesuai kebutuhan pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal atau Lainnya |
| Menyediakan kemampuan: | 1000pcs/minggu |
| Bahan: | Baja dan Karet | CONTITECH: | FD330-22 334 |
|---|---|---|---|
| Garansi: | 12 bulan | Berat badan: | 6.0KG |
| Nama lain: | Suspensi Udara Aktuator Udara | Kemampuan Tekanan: | 0,2-0,8 M Pa |
| Sekrup (Kacang) Gigi: | 2pcsX3 / 8-16UNC | Lubang Gas: | 1 / 4NPTF |
| Ukuran: | OEM standar | ||
| Cahaya Tinggi: | pegas penolong udara,bagian suspensi udara |
||
Double Convoluted Air Bellow Firestone W03587437 NAWAY 90557015 Truck Lift Axle Suspension

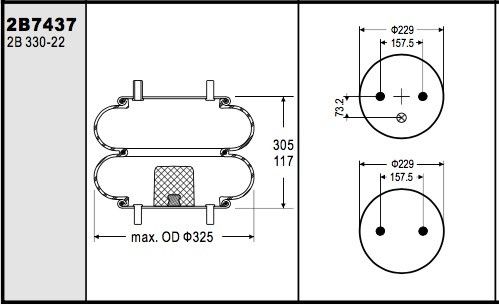

GUOMAT 2B7437 Parameter teknis
❶ Kacang / Kacang Buta
Sekrup Pelat Penutup Atas (Mur) Gigi: 2 pcs X 3 / 8-16UNC
Jarak Pusat Sekrup dari Pelat Penutup Atas: 157,5 mm
Sekrup Pelat Penutup Bawah (Mur) Gigi: 2 pcs X 3 / 8-16UNC
Jarak Pusat Sekrup dari Pelat Penutup Bawah: 157,5 mm
❷ Lubang Gas / Lubang Masuk Udara / Pemasangan Udara
Lubang Masuk Gas / Udara: 1 / 4-18NPTF
Jarak Pusat Ulir Antara Lubang Gas dan Mur: 73 mm
❸ Pelat Penutup
Diameter Pelat Penutup Atas: 229mm
Diameter Pelat Penutup Bawah: 229mm
❹ Bellow Karet
Rubber Bellows MAX Diameter: 325 mm
Diameter Bellow Karet Alami: 300 mm
Stroke yang Berfungsi: MIN 81 mm hingga MAX 305 mm
Tinggi Maksimum: 305mm
Tinggi Minimum: 81mm
Tinggi Stroke: 224 mm
❺ Blok bumper / blok penyangga
Dengan Bumper Block
❻ Girdle Hoop / Girdle Ring
Dengan Girdle Hoop: One Piece of Girdle Hoop
OEM Produsen Peralatan Asli:
578-92-3-309,
Firestone 22,
NAWAY: 90557015
RIDEWELL: 1003587437C
Contitech: FD330-22 334
Firestone: W01-358-7437
Firestone: 22C
Goodyear 2B12-320
Mengetik | Nomor pesanan conti |
Hanya bellow karet | 65196 |
dengan pelat berkerut, lubang udara masuk 1/4 NPT A = 2,87 in. Eksentrik | 74186 |
dengan pelat berkerut, saluran udara 3/4 NPT A = 2,87 in. Eksentrik | 63561 |
Isolasi getaran - nilai karakteristik dinamis Tinggi desain H: direkomendasikan 9,45 inci, minimum 8,66 inci | ||||||
| Tekanan p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] |
| Angkatan (Beban) [lbf] | 2070 | 3090 | 4210 | 5340 | 6420 | |
| Laju pegas [lbf / in.] | 865 | 1110 | 1350 | 1600 | 1840 | 714 |
| Frekuensi alami [Hz] | 2.0 | 1.9 | 1.8 | 1.7 | 1.7 | |
Aplikasi pneumatik - nilai karakteristik statis Angkatan F [lbf] | |||||||
| Tekanan p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] | |
| Tinggi H [masuk.] | 10.5 | 1620 | 2460 | 3360 | 4280 | 5200 | 770 |
| 9.0 | 2220 | 3340 | 4510 | 5700 | 6850 | 680 | |
| 7.5 | 2690 | 4040 | 5420 | 6800 | 8150 | 570 | |
| 6.0 | 3070 | 4610 | 6190 | 7770 | 9280 | 450 | |
| 4.5 | 3390 | 5030 | 6780 | 8560 | 10200 | 340 | |
Jenis umum Air Mata Air Konvolusi Ganda
| Aktuator Udara Konvolusi Ganda | ||||
| Semua Pengukuran Ada Di Mm | ||||
| GUOMAT NO. | Contitech NO. | Min. Tinggi desain | Diperlukan Ruang Instalasi | Maks. Pukulan |
| 2B33022 | FD 330-22 | 75 | 340 | 230 |
| 2B33030 | FD 330-30 | 77 | 355 | 283 |
| 2B53022 | FD 530-22 | 77 | 400 | 233 |
| 2B53030 | FD 530-30 | 77 | 415 | 273 |
| 2B53035 | FD 530-35 | 77 | 420 | 313 |
| 2B96022 | FD 960-22 | 95 | 490 | 225 |
| 2B133025 | FD 1330-25 | 92 | 570 | 243 |
