| Tempat asal: | Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 2B6710 |
| Kuantitas min Order: | 1pc |
|---|---|
| Kemasan rincian: | kotak karton yang kuat atau sesuai kebutuhan pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal atau Lainnya |
| Menyediakan kemampuan: | 1000pcs/minggu |
| Bahan: | baja dan karet | batu api: | W01-358-6910 |
|---|---|---|---|
| Jaminan: | 12 bulan | Berat: | 3.0kg |
| Nama lain: | Kantong karet aktuator udara | Kemampuan Tekanan: | 0,2-0,8 M Pa |
| saluran masuk udara: | 1/4NPTF | Baut: | M8 |
| Cahaya Tinggi: | pegas penolong udara,bagian suspensi udara |
||

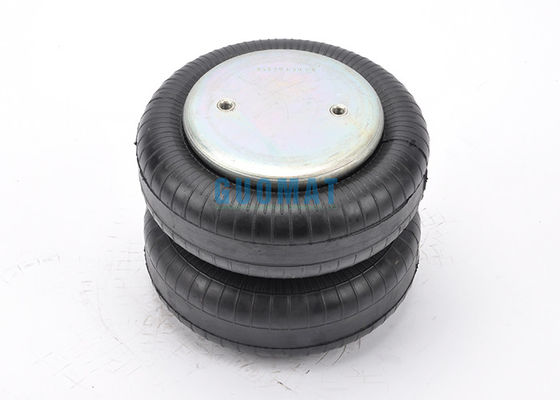

Firestone W01-M58-6910 Air Spring Air Bag Suspensi Udara Lihat Goodyear 2B9-220
Produsen Peralatan Asli OEM:
| DI BAWAH Nomor | Nomor LENGKAP |
| CONTITECH FD 20019 S / 895 N | Batu Api : W01-358-6910 |
| FIRESTONE FLEX 20 | Contitech : FD 200-19 320 |
| FIRESTONE W01-358-0138 | Tahun Baik : 2B9-200/202/216 |
| 095-0009 | Hendrickson : S8768/458433 |
| SELAMAT ULANG TAHUN 2B 9-200 | : 578423202 |
| 578923202 | Segitiga: 6325/4320 |
| PHOENIX 2B 12R | Dayton : 3546910 |
| PIRELLI T20 86600 | Leland : Sc2011 |
| AIRKRAFT 114001 | Navistar : 554783C1 |
| Dina : A812719/AZ812719 | |
| SAF Belanda : 57006910 | |
| Trailer De : 133128 | |
| Rem & Roda : M3501 | |
| Ridewell : 1003586910C | |
| Tuthill : 1371 | |
| Watson&Chalin : AS-0001/AS-0156G |
Spesifikasi dan Data Teknis W01-358-6910 dan 2B9-200
Nomor bagian batu api: W01-358-6910 / W013586910 / W01 358 6910
Jumlah bellow Corspass: 20
Nomor bagian Goodyear: 2B9-220 / 2B9220 / 2B9 220
Goodyear Bellows Nomor: 578-92-3-202 / 578923202/578 92 3 202
Jumlah Grid: 1371
Hendrickson Trailer No.: S-8768
Nomor Truk Hendrickson: 45843-3
Nomor tumpangan: 1003586910C
Nomor bagian segitiga: 4320
Segitiga bellow nomor: 6325
Watsons Chalin#:AS-0001
Tinggi terkompresi: 3.12
Jumlah atap: 3079
Diameter penutup atas: 6,31 inci / 160 mm
Jumlah piston bawah: 3090
Diameter penutup bawah: 6,31 inci / 160 mm
Jarak pusat sekrup: 89 mm
Jarak antara mur adalah 44,5 mm
Sekrup penutup atas (mur) gigi: 2pcsX M8-16UNC
Sekrup penutup bawah (mur) gigi: 2pcsX M816UNC
Karet bellow diameter MAX: 251 mm
Karet bellow diameter alami 224 mm
Stroke kerja: hingga 260 mm hingga MIN 75 mm
Ventilasi / saluran masuk udara: 1/4 NPT
Cara Perhitungan Untuk Pneumatik, Seperti
• Massa Yang Akan Diangkat 2000 M (Kg)
• Langkah yang Diinginkan 190 S Min (Mm)
• Jumlah Mata Air 4 N
• Tinggi Pemasangan Minimum 190 H Min (Mm)
• Diameter Pemasangan Minimum 500 D (Mm)
• Tekanan Udara 6 P (Bar)
|
Isolasi getaran – nilai karakteristik dinamis |
|||||||
|
Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Jil.V [l] |
|
Gaya (Beban) [kN] |
5.2 |
7.1 |
9 |
10.7 |
12.4 |
14.5 |
|
|
Tingkat pegas [N/mm] |
79.5 |
103 |
126,5 |
150 |
173,5 |
197 |
5.9 |
|
Frekuensi alami [Hz] |
2.0 |
1.9 |
1.9 |
1.9 |
1.9 |
1.9 |
|
|
Aplikasi pneumatik – nilai karakteristik statis |
||||||||
|
Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Jil.V [l] |
|
|
Tinggi H [mm] |
230 |
4.21 |
5.7 |
7.2 |
8.73 |
10.3 |
12 |
6.4 |
|
200 |
5.8 |
7.78 |
9.74 |
11.7 |
13.8 |
15.9 |
5.7 |
|
|
170 |
6.96 |
9.3 |
11.7 |
14.1 |
16,5 |
19 |
5 |
|
|
140 |
7.86 |
10.5 |
13.2 |
15.8 |
18.5 |
21.3 |
4.1 |
|
|
110 |
8.52 |
11.4 |
14.2 |
17.1 |
19.9 |
22.9 |
3.4 |
|
|
80 |
9.07 |
12 |
15 |
18 |
21 |
24.1 |
2.5 |
|
| Nomor Gaya | Tinggi Desain | Muat (pada Ketinggian Desain) pada: | Frekuensi Alami | % Isolasi pada Frekuensi Paksa | ||||
| ••40 PSIG (pon) | 60 PSIG (pon) | 80 PSIG (pon) | (@ 80 PSIG) fn(BPS) | 400 BPS% | 800 BPS% | 1500 BPS% | ||
| KONVOLUSI GANDA | ||||||||
| 268 | 5.5 | 515 | 787 | 1.062 | 145 | 84.9 | 96.6 | 99.1 |
| 267-1.5 | 6.0 | 566 | 871 | 1.194 | 129 | 87.6 | 97.2 | 99.2 |
| 224 | 6.5 | 730 | 1.130 | 1,530 | 126 | 89.0 | 97,5 | 99.3 |
| 26 | 8.0 | 590 | 980 | 1.360 | 123 | 89.6 | 87.6 | 99.3 |
| 274 | 8.5 | 990 | 1,540 | 2.130 | 116 | 90.7 | 97.8 | 99.4 |
| 20-2 | 10.0 | 1.184 | 1,848 | 2.531 | 97 | 93.7 | 98.5 | 99,5 |
| 22 | 9.5 | 2.060 | 3.170 | 4.280 | 106 | 92.4 | 98.2 | 99,5 |
| 22-1.5 | 10.5 | 1.930 | 3.030 | 4.130 | 106 | 92.4 | 98.2 | 99,5 |
| 21 | 9.5 | 3.030 | 4.750 | 6,540 | 105 | 92.6 | 98.3 | 99,5 |
| 21-2 | 10.5 | 3,460 | 5,350 | 7.280 | 95 | 94.1 | 98.6 | 99 6 |
| 233-2 | 11.25 | 3,413 | 5,631 | 7.691 | 89 | 95.0 | 98.8 | 99.7 |
