| Tempat asal: | Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 1B1209S |
| Kuantitas min Order: | Negotiable |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | kotak karton yang kuat atau sesuai kebutuhan pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal atau Lainnya |
| Menyediakan kemampuan: | 1000pcs/minggu |
| Bahan: | Baja Karet | Firestone: | W01-M58-6175 |
|---|---|---|---|
| Garansi: | 12 bulan | Berat badan: | 1.6 kg |
| Nama lain: | Kit Kantung Udara | Kemampuan Tekanan: | 0,2-0,8 M Pa |
| Sekrup: | 2XM8x1.25 | Air Inlet: | 3/4 |
| Cahaya Tinggi: | pegas udara berbelit-belit,pegas penolong udara |
||

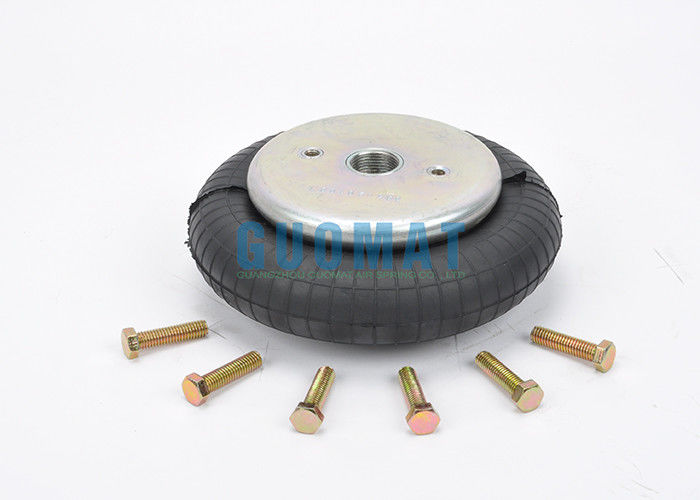

W01-M58-6175 Kit Kantung Udara Industri Gaya 117 Alat Isolasi Konstruksi Kekuatan Tinggi
Parameter Teknis 1B120-9S
❶ Kacang / Kacang Buta
Sekrup Pelat Penutup Atas (Kacang) Gigi: 2 PiecesXM8x1.25
Jarak Pusat Sekrup dari Pelat Penutup Atas: 70mm
Sekrup Pelat Penutup Bawah (Kacang) Gigi: 2 PiecesXM8x1.25
Jarak Pusat Sekrup dari Pelat Penutup Bawah: 70 mm
❷ Lubang Gas / Lubang Masuk Udara / Pemasangan Udara
Lubang Masuk Gas / Udara: G 3/4
❸ Pelat Penutup
Diameter Pelat Penutup Atas (Lebar): 135mm
Diameter Pelat Penutup Bawah (Lebar): 135mm
❹ Bellow Karet
Rubber Bellows MAX Diameter: 215 mm
Stroke Bekerja: MIN 50 Sampai MAX 115 MM
❺ Blok bumper / blok penyangga
Tanpa Bumper Block
❻ Girdle Hoop / Girdle Ring
Dengan Girdle Hoop: NO Piece of Girdle Hoop
GUOMAT: 1B1209S
OEM Produsen Peralatan Asli:
Style 117 Konstruksi Kekuatan Tinggi
Kacang buta, 1/4 BSP: W01-M58-6176, W01 M58 6176, W01M586176
Kacang buta, 3/4 BSP: W01-M58-6175, W01 M58 6175, W01M586175
Cincin manik baja countersunk
Baut, mur & pencuci 40 mm: LIHAT CATATAN BEI OW
INLET UDARA 3/4 NPT:
Firestone: W01-M58-6165, W01M586165, W01 M58 6165
Contitech :: FS 120-9, FS120-9; FS1209
Dunlop (FR): 8''x1 S08101
Bosch: 822419003
Festo: EB-215-80
Norgren: PM / 31081 (8x1)
Weforma: WBE 300-E1
Airtech: 140293
Airtech: 111003 / 1B-190FB:
Megatech: 1S120-9 3/4 M8
INLET UDARA 1/4 NPT:
Firestone: W01-M58-6166
Contitech: FS 120-9
Dunlop (FR): 8''x1 S08100
Bosch: 822419008
Weforma: WBE 300-E2
APLIKASI PNEUMATIK - NILAI KARAKTERISTIK STATISTIK
| Angkatan F [lbf] | |||||
| Tekanan p [psi] | 40 | 60 | 80 | 100 | Vol. V [in.³] |
| H 4,50 in./114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4,00 in./101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
| H 3,50 in./88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3,00 in./76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 in./63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
ISOLASI GETARAN - KARAKTERISTIK DINAMIS
| Tekanan p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.³] | |
| Force (load) F [lbf] | 801 | 1,240 | 1.700 | 2.130 | 2.530 | 110 | |
| Tingkat pegas c [lbf / in] | 709 | 949 | 1,190 | 1.430 | 1,670 | 110 | |
| Frekuensi Alami f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| Tinggi desain H: direkomendasikan 4,33 inci, minimum 3,54 inci | |||||||
