| Tempat asal: | Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 3H580384 |
| Kuantitas min Order: | 1 pc |
|---|---|
| Kemasan rincian: | kotak karton yang kuat atau sesuai kebutuhan pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | T / T, Western Union, paypal atau orang lain |
| Menyediakan kemampuan: | 1000 pcs / minggu |
| Bahan: | Paduan aluminium dan karet | batu api: | W01-358-7306 |
|---|---|---|---|
| Jaminan: | 12 bulan | Berat bersih: | 19,5 KG |
| Nama lain: | Isolator Mata Air Industri | Kemampuan Tekanan: | 0,2-0,8 M Pa |
| berat kotor: | 20,5 KG | Cincin Flange: | dengan atau tanpa |
| Metode koneksi: | Koneksi Flange | Ukuran cincin mengarah: | 638 mm |
| DIA LINGKARAN BOLT: | 596 mm | ||
| Cahaya Tinggi: | Lubang Sekrup Pegas Udara Industri,W01-358-7306,638mm Lubang Sekrup Pegas Udara Industri |
||

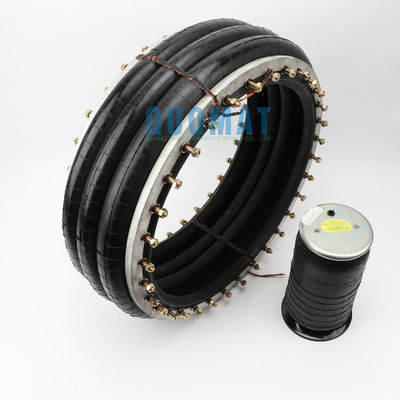

W01-358-7306 Firestone Industrial Air Springs Inch Screw Holes Dua Ply Kekuatan Tinggi Bellow Gaya 321
Spesifikasi Pegas Udara Berbelit-belit Industri Tiga Kali Lipat
Deskripsi Perakitan
Deskripsi
Majelis Order No.
Gaya 321
Manik-manik aluminium leher berusuk (jarak tidak sama) 17/8 b, n, w
Nomor Firestone Bellows:321
Nomor Bagian Firestone: W01-358-7306
Nomor Bagian Firestone: W01 358 7306
Nomor Bagian Firestone: W013587306
Ukuran Firestone W01-358-7306Udara musim semi:
| Nomor Suku Cadang Pabrik |
W01-358-7306, W013587306, W01 358 7306 WO1-358-7306, WO13587306 WO1 358 7306 |
Jenis cincin manik | 4 |
| Diameter Maksimum @ 7 Bar (mm) | 709 | Redupkan # C (Diameter Lingkaran Baut mm) | 597 |
| Tinggi Maksimum (mm) | 114 | # Baut (setiap cincin) | 32 |
| Stroke Maksimum (mm) | 361 | Tinggi Desain (mm) | 381 |
| Tinggi yang Dapat Digunakan Minimum (mm) | 475 | 3 Batang (kN) | 78.5 |
| 25 mm (kN) | 174.6 | 5 Batang (kN) | 132.9 |
| 50% dari Max Stroke (kN) | 150 | 7 Batang (kN) | 187.9 |
| Stroke Maksimum (kN) | 106.5 | Frekuensi Alami (@ 5 Bar) (fn (Hz) | 1.2 |
| Technigram yang Berlaku? | 113 | 7 Hz | 97 |
| Bahan | 2-Ply, Kabel Kekuatan Tinggi | 13 Hz | 99.3 |
| 25 Hz | 99.8 |
Data dari Firestone W01-358-7306 Udara musim semi:
|
Tinggi Perakitan (mm)
|
440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| Volume @ 7 BAR (c cm) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| Area EFF @ 7 BAR (cm persegi) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
|
kN Angkatan
|
@ 3 BAR
|
67.39 | 74.50 | 80.12 | 84.65 | 88.33 | 91.63 | 95.16 | 99.35 |
|
@ 4 BAR
|
92.19 | 101.14 | 108.37 | 114.48 | 119.71 | 124.49 | 129.35 | 134.85 | |
|
@ 5 BAR
|
116.52 | 127.36 | 136.16 | 143.61 | 150.09 | 156.08 | 162.19 | 168,98 | |
|
@ 6 BAR
|
143.26 | 155.70 | 165.72 | 174.35 | 182.12 | 189,54 | 197.05 | 204.99 | |
|
@ 7BAR
|
167,54 | 181,66 | 192.94 | 202.76 | 211.80 | 220,56 | 229.36 | 238.43 |
Data 2 dari Firestone W01-358-7306 Udara musim semi:
| Karakteristik Dinamis pada Tinggi Desain 380 mm (Diperlukan untuk desain isolator Airmount saja) | |||
|
Mengukur Tekanan (BATANG) |
Beban (KN) | Tingkat Musim Semi (kN / m) | Frekuensi Alami Hz |
| 3 | 77.48 | 465 | 1.22 |
| 4 | 104.95 | 592 | 1.18 |
| 5 | 132.00 | 716 | 1.16 |
| 6 | 160,98 | 839 | 1.14 |
| 7 | 187.60 | 954 | 1.12 |
Detail lubang 1 dari W01-358-7306 Firestone Udara musim semi:
Detail lubang 2 dari W01-358-7306 Firestone Udara musim semi:
