| Tempat asal: | Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 3B7324 |
| Kuantitas min Order: | Dapat dinegosiasikan |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | kotak karton yang kuat atau sesuai kebutuhan pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | T / T, Western Union, paypal atau orang lain |
| Menyediakan kemampuan: | 1000 pcs / minggu |
| Bahan: | Paduan aluminium dan karet | batu api: | W01-358-7324 |
|---|---|---|---|
| Jaminan: | 12 bulan | Berat bersih: | 16.5 KG |
| Nama lain: | Industri Mata Air | Kemampuan Tekanan: | 0,2-0,8 M Pa |
| berat kotor: | 18,5 kg | Cincin Flange: | Dengan |
| Metode koneksi: | Koneksi Flange | Contitech FT 1710-38 RS: | FT 1710-38 RS |
| Cahaya Tinggi: | W01-358-7324,FT 1710-38 RS Mata Air Firestone |
||

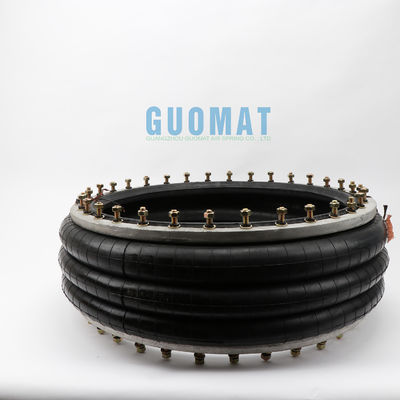

W01-358-7324 Firestone Air Spring Bellows NO.Style 320 Contitech FT 1710-38 RS Untuk Mesin Angkat Berat
Guomat 3B7324 Mata Air Berbelit-belit Industri Tunggal Spesifikasi
| Spesifikasi Produk | |
| Tipe: | 320 |
| Cincin penjepit aluminium: | 24 (3 / 8-24) BOL TS SETIAP CINCIN |
| Diameter baut Ø: |
482 mm / 19.0 inci |
| Diameter papan: | 517 mm /
20,37 inci |
| Diameter maksimal (OD) pada 7 bar: | 569 mm /
22,42 inci |
| Tinggi min: | 115 mm /
4,53 inci |
| Tinggi maksimal: |
495 mm / 19,5 inci |
| Stroke: | 380 mm /
14.97 inci |
❶Kacang / Kacang Buta
Panjang Kacang: 38 mm
Nomor Sekrup Pelat Penutup Atas: 24 pcs
Nomor Sekrup Pelat Penutup Bawah: 24 pcs
Sekrup Pelat Penutup Atas (Mur) Gigi: M10
Jarak Pusat Sekrup Pelat Penutup Atas: 482 mm
Sekrup Pelat Penutup Bawah (Mur) Gigi: M10
Jarak Pusat Sekrup Pelat Penutup Bawah: 482 mm
❷ Lubang Gas / Saluran masuk udara / Pemasangan Udara
Lubang Gas / Saluran masuk udara: G1 / 2
❸ Pelat penutup
Diameter Pelat Penutup Atas: 517 mm
Diameter Pelat Penutup Bawah: 517 mm
❹Rubber Bellows
Rubber Bellows MAXl Diameter: 569mm
Rubber Bellows Natural Tinggi: 440 mm
❺ Blok bumper / blok penyangga
Tanpa Blok Bumper
❻ Girdle Hoop / Girdle Ring
Dengan 2 pcs Girdle Hoop
Style 320 Two Ply Bellows
Aluminium leher bergaris, cincin manik (jarak yang sama), baut 45 mm, mur, ring:
W01-358-7324
; W01 3587324
; W013587324
Rakitan pelat digulung *, 1/2 mur buta, 3/4 NPT:
W01-358-7276
W01 358 7276
W013587276
Selubung karet saja:
W01-358-0987;
W01 358 0987;
W013580987
Paksa runtuh ke ketinggian minimum (@ 0 BAR): 400 N.
Gaya 328 Konstruksi Kekuatan Tinggi:
Aluminium leher bergaris
Cincin manik aluminium berusuk leher (jarak yang sama), baut 17/8, mur, ring:
W01-358-9528
W01 358 9528
W013589528
Rakitan pelat digulung *, 1/2 mur buta, 3/4 NPT
W01-358-9526
W01 358 9526
W013589526
Selubung karet saja
W01-358-1002;
W01 358 1002;
W013581002
Komposisi Elemen Pegas Udara Berbelit Industri Memiliki Aspek Berikut
❶Kacang / Kacang Buta- Serta bagian permanen dari rakitan Pelat Penutup.Memberikan alternatif untuk sistem pemasangan baut.Itu ada di dalam cacat di dalam pelat besi
❷ Lubang Gas / Saluran masuk udara / Pemasangan Udara - Biasanya 1/4 NPT yang menyediakan jalan masuk udara ke selubung karet.
❸ Pelat penutup- Meringkuk hingga desain bellow lebih tahan lama dan kontrol kualitas terbesar di pabrik.Memungkinkan 100% uji kebocoran sebelum pengiriman.
❹Rubber Bellows- Air Bellows mencakup empat lapis bahan: lapisan dalam, dua lapis kain yang diperkuat kabel, dan penutup.Konstruksi karet alam menyediakan - sifat fungsional 65F.
❺ Blok bumper / blok penyangga - Karet padat atau perangkat plastik rekayasa yang dirancang untuk mencegah kerusakan besar pada kendaraan atau suspensi jika terjadi kehilangan tekanan udara secara tiba-tiba di pegas.
❻ Girdle Hoop / Girdle Ring - Cincin lilitan kawat yang dibentuk untuk memberikan stabilitas lateral dari bellow pegas tipe kompleks.
GUOMAT Air Springs dapat bertahan setidaknya dua kali masa pakai, selalu empat kali lebih lama dari pegas baja!
