Tempat asal: | Cina |
Nama merek: | GUOMAT |
Sertifikasi: | ISO/TS16949:2009 |
Nomor model: | 1F7478 |
Kuantitas min Order: | Dapat dinegosiasikan |
---|---|
Harga: | Negotiable |
Kemasan rincian: | kotak karton yang kuat atau sesuai kebutuhan pelanggan |
Waktu pengiriman: | 2-8 hari kerja |
Syarat-syarat pembayaran: | T / T, Western Union, paypal atau orang lain |
Menyediakan kemampuan: | 1000 pcs / minggu |
Bahan: | Paduan aluminium dan karet | batu api: | W01-358-7478 |
---|---|---|---|
Jaminan: | 12 bulan | Berat bersih: | 1,0 kg |
Nama lain: | Isolator Pegas Udara | Kemampuan Tekanan: | 0,2-0,8 M Pa |
berat kotor: | 1,5 KG | Cincin Flange: | Tanpa |
Metode koneksi: | Koneksi Flange | ||
Cahaya Tinggi: | Mata Air Industri Firestone,W01-358-7477,Mata Air Konvolusi Tunggal |

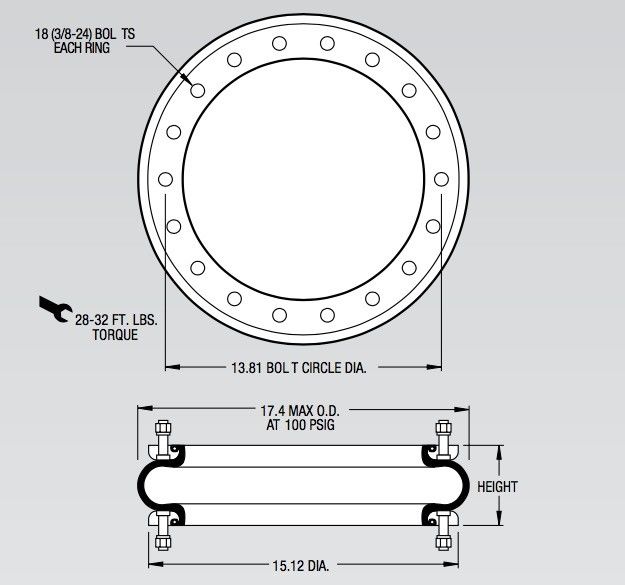

W01-358-7478 Firestone Industrial Air Spring W01-358-0119 Rubber Bellows W01-358-7477
Guomat 1F74784 Mata Air Berbelit-belit Industri Tunggal Spesifikasi
Pukulan (MM) 127
Jenis seri / MODEL W01-358-7478
Gaya 119
Jumlah bellow
Tinggi Min (MM) 51 mm
Tinggi maksimum (MM) 178 mm
Ketinggian kerja maksimum (MM) 160 mm
Kapasitas maksimal (kN) 81 kN
Ruang instalasi (mm): 457 mm
Diameter maksimum (mm) 442 mm
Berat (KG) 5.98 kg
Diameter maksimum @ 100 PSIG (inci)
17.4
Tinggi maksimum (inci)
6.2
Stroke maksimum (inci)
4.2
Tinggi minimum yang dapat digunakan (inci)
2 buah
Kekuatan 80PSI pada stroke 1 inci (lbs)
14030
Gaya diterapkan pada 80 PSI dalam stroke 3 inci (pound)
11450
Dorongan maksimum untuk pukulan maksimum @ 80PSI (pound)
7850
bahan
Garis standar 2 lapis
Detail akhir
Jenis manik
4
Diameter lingkaran baut (inci)
13.81
Jumlah baut (per ring)
18 tahun
Isolator udara
Tinggi desain
5
Beban (pada ketinggian desain): 40 psig (lbs)
5490
Beban (pada ketinggian desain): 60 psig (pound)
8450
Beban (pada ketinggian desain): 80 psig (lbs)
11450
Frekuensi natural (@ 80 psig) (cpm)
138
Persentase isolasi saat frekuensi wajib adalah 400 CPM
86.5
Persentase isolasi saat frekuensi wajib adalah 800 CPM
96.9
Persentase isolasi pada frekuensi paksa 1500 CPM
99.1
❶Nut / Blind Nut
Panjang Kacang: 38 mm
Nomor Sekrup Pelat Penutup Atas: 18 pcs
Nomor Sekrup Pelat Penutup Bawah: 18 pcs
Sekrup Pelat Penutup Atas (Mur) Gigi: M10
Jarak Pusat Sekrup Pelat Penutup Atas: 350 mm
Sekrup Pelat Penutup Bawah (Mur) Gigi: M10
Jarak Pusat Sekrup Pelat Penutup Bawah: 350 mm
❷ Lubang Gas / Saluran masuk udara / Pemasangan Udara
Lubang Gas / Saluran masuk udara: G1 / 2
❸ Pelat Penutup
Diameter Pelat Penutup Atas: 384 mm
Diameter Pelat Penutup Bawah: 384 mm
❹Rubber Bellows
Rubber Bellows MAXl Diameter: 442 mm
Rubber Bellows Natural Tinggi: 410 mm
❺ Blok bumper / Blok penyangga
Tanpa Blok Bumper
❻ Girdle Hoop / Girdle Ring
Tanpa Girdle Hoop
Gaya 119 Dua Ply Bellows
Cincin manik aluminium berusuk leher (jarak yang sama), baut 17/8, mur, ring
W01-358-7478
Selubung karet saja
W01-358-0119
Rakitan Plat Rolled *, 1/2 mur buta, 3/4 NPT
W01-358-7477
Komposisi Elemen Pegas Udara Berbelit Industri Memiliki Aspek Berikut
❶Kacang / Kacang Buta- Serta bagian permanen dari rakitan Pelat Penutup.Memberikan alternatif untuk sistem pemasangan baut.Itu ada di dalam cacat di dalam pelat besi
❷ Lubang Gas / Saluran masuk udara / Pemasangan Udara - Biasanya 1/4 NPT yang menyediakan jalan masuk udara ke selubung karet.
❸ Pelat penutup- Meringkuk hingga desain bellow lebih tahan lama dan kontrol kualitas terbesar di pabrik.Memungkinkan 100% uji kebocoran sebelum pengiriman.
❹Rubber Bellows- Air Bellows mencakup empat lapis bahan: lapisan dalam, dua lapis kain yang diperkuat kabel, dan penutup.Konstruksi karet alam menyediakan - sifat fungsional 65F.
❺ Blok bumper / blok penyangga - Karet padat atau perangkat plastik rekayasa yang dirancang untuk mencegah kerusakan besar pada kendaraan atau suspensi jika terjadi kehilangan tekanan udara secara tiba-tiba di pegas.
❻ Girdle Hoop / Girdle Ring - Cincin lilitan kawat yang dibentuk untuk memberikan stabilitas lateral dari bellow pegas tipe kompleks.
GUOMAT Air Springs dapat bertahan setidaknya dua kali masa pakai, selalu empat kali lebih lama dari pegas baja!
