Silinder Bellow Eb-250-85 Festo Norgren Pm / 31091 8,25x1

Detail produk:

Tempat asal:	Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	1B8.25X1

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 pc
Kemasan rincian:	kotak karton yang kuat atau sesuai kebutuhan pelanggan
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	T / T, Western Union, paypal atau orang lain
Menyediakan kemampuan:	1000 pcs / minggu

Kontak

Detil Deskripsi produk

Bahan:	Baja dan Karet	FESTO:	EB-250-85
Jaminan:	12 bulan	Bobot:	3,0kg
Nama lain:	Aktuator Udara Untuk Pneumatik	Kemampuan Tekanan:	0,2-0,8 M Pa
Saluran masuk udara:	G3 / 4	Tutup Plat Gigi Sekrup (Mur):	2 buah X M8X1.25
NORGREN:	PM / 31091
Menyoroti:	eb 250 85 bellow festo , bellow festo eb 250 85 , G3 / 4 Bellow saluran masuk udara

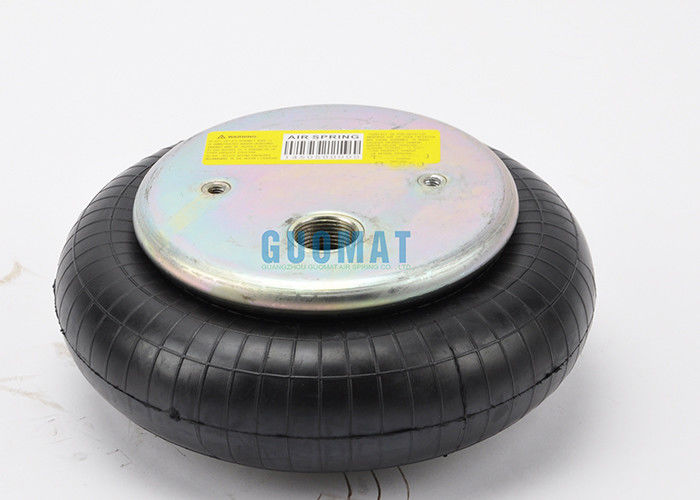

EB-250-85 Festo Bellows Cylinder Norgren PM / 31091 8.25X1 Pegas Udara Industri

❶Kacang / Kacang Buta

Sekrup Pelat Penutup Atas (Mur) Gigi: 2 pcs X M8X1.25

Jarak Pusat Sekrup Pelat Penutup Atas: 89 mm

Sekrup Pelat Penutup Bawah (Mur) Gigi: 2 pcs X M8X1.25

Jarak Pusat Sekrup Pelat Penutup Bawah: 89 mm

❷ Lubang Gas / Saluran masuk udara / Pemasangan Udara

Lubang Gas / Saluran masuk udara: G3/ 4

❸ Pelat penutup

Diameter Pelat Penutup Atas (Lebar): 160 mm

Diameter Pelat Penutup Bawah (Lebar): 160 mm

❹Rubber Bellows

Rubber Bellows Natural Diameter: 220 mm

Rubber Bellows Natural Tinggi: 110 mm

❺ Blok bumper / blok penyangga

Tanpa Blok Bumper

❻ Girdle Hoop / Girdle Ring

With Girdle Hoop: Tanpa Girdle Hoop

Tipe	B1 ± 0,2	D1 ∅ maks.	D2 ∅	D3 ∅	EE	F1 ± 0,2	H1	H2 menit.	H3 maks.	smaks	Sudut kemiringan α maks.
EB-145-60	20	145	160	90	Gx	-	90	50	110	10	20 °
EB-165-65	44.5	165	180	108	G1⁄4	0	90	51	115	10	20 °
EB-215-80	70	215	230	141	G3⁄4	0	110	50	135	10	20 °
EB-250-85	89	250	265	161	G3⁄4	38.1	110	51	140	10	20 °
EB-325-95	157.5	325	340	228	G1⁄4	73	130	51	150	10	15 °
EB-385-115	158.8	385	400	287	G1⁄4	79.4	145	51	175	10	15 °

Produsen Peralatan Asli OEM:

BELLOW NO.	SELESAI NO.
AIRKRAFT 112005	AIRKRAFT 111004
CONTITECH FS 200-10 60319	CONTITECH FS 200-10
FIRESTONE FLEX 115	2681 045000
FIRESTONE W01-358-0118	FIRESTONE W01 M58 6374
	DUNLOP (FR) 8 "1 / 4x1 S09101
	BOSCH 822419004
	FESTO EB-250-85
	NORGREN PM / 31091 (81 / 4x1)
	WEFORMA WBE 400-E1

Catatan:

Pukulan silinder bellow dapat dibentuk menjadi busur melingkar.Dalam hal ini, sudut kemiringan yang ditunjukkan α tidak boleh dilampaui.Selama proses pemasangan, harus diperhatikan bahwa tinggi minimum H2 tidak boleh lebih rendah dari ketinggian mana pun, dan tinggi maksimum H3 tidak akan melebihi titik mana pun.Ketinggian pusat pelat X adalah faktor penentu dalam perhitungan gaya dorong.

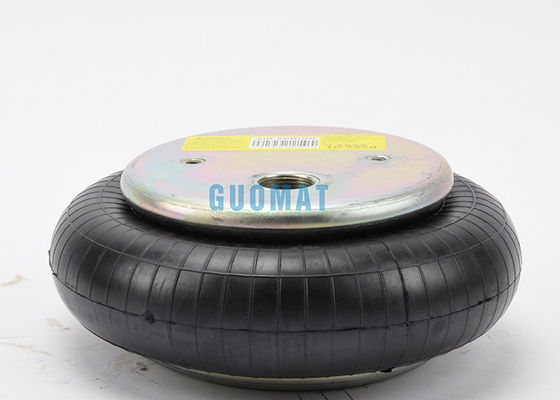

Silinder Bellow Eb-250-85 Festo Norgren Pm / 31091 8,25x1 0

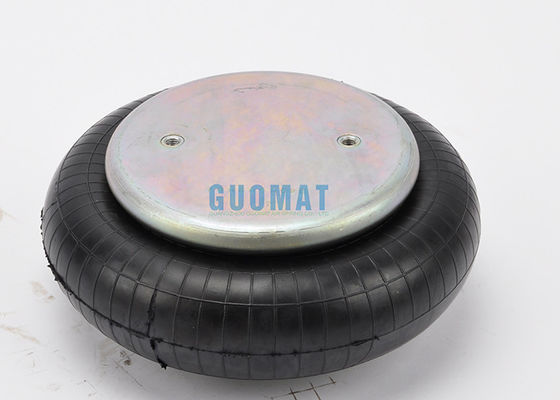

Silinder Bellow Eb-250-85 Festo Norgren Pm / 31091 8,25x1 1
