| Tempat asal: | Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 1B7561 |
| Kuantitas min Order: | 1 pc |
|---|---|
| Kemasan rincian: | kotak karton yang kuat atau sesuai kebutuhan pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | T / T, Western Union, paypal atau orang lain |
| Menyediakan kemampuan: | 1000 pcs / minggu |
| Bahan: | Karet, besi | TAHUN YANG BAIK: | 1B8-550 |
|---|---|---|---|
| Jaminan: | 12 bulan | Bobot: | 2,4 KG |
| Nama lain: | pegas udara untuk mesin | Kemampuan Tekanan: | 0,2-0,8 M Pa |
| Sekrup: | 2X3 / 8-16UNC | Saluran masuk udara: | 1/4 NPT |
| batu api: | W01-358-7561 | ||
| Cahaya Tinggi: | Sheet Welding Clamp Firestone Air Suspension,3/4 NPT Firestone Air Suspension,OEM Original Firestone Air Suspension |
||

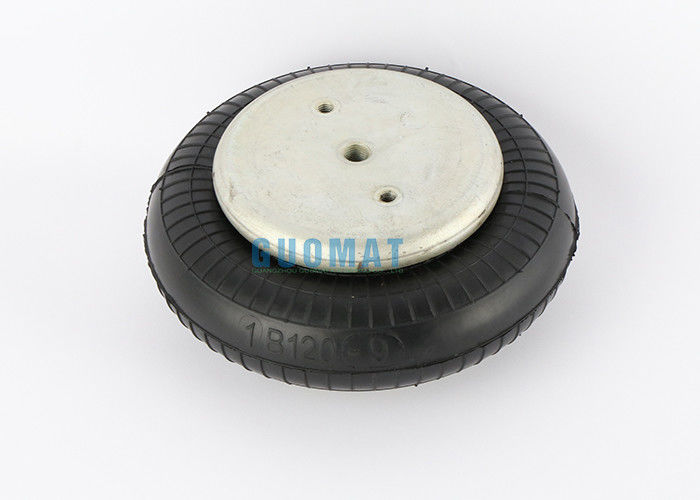

W01-358-7561 Firestone Industrial Air Spring 3/4 NPT Style 116 Untuk LEMBAR WELDING CLAMP
Keterangan:
GUOMAT 1B7561Pegas udara karet ini diproduksi dan dirakit oleh karet alam dan baja.Diproduksi oleh pabrik GUOMAT, jaminan kualitas, pemeriksaan kualitas yang ketat, dan dipuji oleh banyak pelanggan.
Itu bisa menggantikan 1B8-550 Goodyear.Ukuran GUOMAT 1B7561 sama dengan 1B8-550 Goodyear.
Deskripsi Produk dari1B7561Mengacu pada 1B8-550 Selamat Tahun
Diameter Pelat Penutup Atas: 135mm
Nomor Piston Bawah: tidak
Diameter Pelat Penutup Bawah: 135mm
Jarak Pusat Sekrup: 70mm
Jarak Lubang Gas Antar Nut : 35 mm
Sekrup Pelat Penutup Atas (Nut) Tooth: 2pcsX3/8-16UNC
Sekrup Pelat Penutup Bawah (Nut) Tooth: 2pcsX3/8-16UNC
Karet Bellow MAX Diameter (Diameter Maksimum): 230 mm
Karet Bellow Diameter Alami 210 mm
Stroke Kerja: MAX 140 mm hingga MIN 50 mm
Tinggi Terkompresi: 50 mm
Lubang Gas / Saluran masuk udara: 1/4NPTF
| Jenis dari | [Jenis lain] Pegas udara1B8-550 Selamat Tahun | Pegangan penyesuaian ketinggian | tidak |
| Lebar W (mm) | 221 | Rentang beban (kN) | 12.501kan16.000 |
| Beban yang diijinkan (kN) | 13.1 | Panjang benang L1 (mm) | -- |
| Tinggi badan utama h (mm) | 134 | Benang nominal M (mm) | 10 |
| Properti | Kinerja standar/tahan guncangan | Metode instalasi | 2 |
| Pelabuhan suplai udara | 1/4 | Dengan atau tanpa bumper | tidak |
| Arahan RoHS | 10 | - | -- |
Data Teknis dari1B7561Mengacu pada 1B8-550 Selamat Tahun
GUOMAT: 1B7561
Produsen Peralatan Asli OEM: FS 12-10 CI
MASUK UDARA 1/4 NPT:
Batu Api : W01-358-7564
Tahun Baik: 1B8-550
Contetech: FS120-10
Deskripsi dari1B7561 Mengacu pada 1B8-550 Selamat Tahun
Nomor pesanan perakitan
Gaya 116 Dua Lapis Bellow
Kacang buta, 1/4 NPT: W01-358-7564；W01 358 7564；W013587564
Kacang buta, 3/4 NPT: W01-358-7561；W01 358 7561；W013587561;
W01-M58-6166,W01M586166,WO1-M58-6166,WO1M586166
Cincin manik baja countersunk, baut 19/4, mur, ring: W01-358-7568；W01 358 7568；W013587568
Kacang buta dengan katup tangki 1/4 terpasang W01-A72-7518；W01 A72 7518；W01A727518
Karet bellow saja: W01-358-0133；W01 358 0133；W013580133
Gaya 117 Tinggi Bellow
Kacang buta, 1/4 NPT: W01-358-7600；W01 358 7600；W013587600
Kacang buta, 3/4 NPT: W01-358-7602；W01 358 7602；W013587602
Cincin manik baja benam, Kekuatan 13/4 baut, mur, ring: W01-358-7606；W01 358 7606；W013587606
1B7561 Mengacu pada 1B8-550 APLIKASI PNEUMATIK Goodyear – NILAI KARAKTERISTIK STATIS
| Angkatan F [lbf] | |||||
| Tekanan p [psi] | 40 | 60 | 80 | 100 | Jil.V [dalam.³] |
| H 4,50 in./114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4,00 inci/101,6 MM | 905 | 1400 | 1940 | 2390 | 100 |
| H 3,50 in./88,9 MM | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3,00 in./76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 in./63,5 MM | 1270 | 1900 | 2630 | 3260 | 57 |
ISOLASI GETARAN – KARAKTERISTIK DINAMIS
| Tekanan p [psi] | 40 | 60 | 80 | 100 | 120 | Jil.V [dalam.³] | |
| Gaya (beban) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2.530 | 110 | |
| Tingkat pegas c [lbf/in] | 709 | 949 | 1.190 | 1,430 | 1,670 | 110 | |
| Frekuensi Alami f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| Tinggi desain H: disarankan 4,33 inci, minimum 3,54 inci | |||||||
1B7561 PENGGUNAAN AIR SPRING UNTUK LEMBAR WELDING CLAMP:
GUOMAT memiliki jenis pegas udara lainnya:
| 1B7-540 | 20095505 | kamu | 1B7-540 IND | 1B7-540 (versi khusus industri 20551287) |
| 57991254000019 | 20095506 | kamu | ENIDIN YI-1B7-540 | ENIDIN YI-1B7-540 |
| 1B7-540 | 20551287 | n | 1B7-540 UNTUK MDC | 1B7-540 UNTUK MDC - hanya meksiko |
| 1B7-541 | 20095507 | n | 1B7-541 | 1B7-541 |
| 57991254100019 | 20095508 | kamu | ENIDIN YI-1B7-541 | ENIDIN YI-1B7-541 |
| 57991254200000 | 20095509 | kamu | 1B7-542 | 1B7-542 |
| 57991254200019 | 20095510 | kamu | ENIDIN YI-1B7-542 | ENIDIN YI-1B7-542 |
| 57991254300000 | 20095511 | kamu | 1B7-543 | 1B7-543 |
| 1B7-544 | 20095512 | n | 1B7-544 | 1B7-544 |
| 57991254500090 | 20811602 | kamu | C 1B7-541 | C 1B7-541 |
| 1B6-547 | 20310537 | n | 1B6-547 | 1B6-547 |
| 57991254700019 | 20310538 | kamu | ENIDIN YI-1B6-547 | ENIDIN YI-1B6-547 |
| 57991254800090 | 20810733 | kamu | C 1B7-540 | C 1B7-540 |
| 5799124900090 | 20810734 | kamu | C 1B7-544 | C 1B7-544 |
| 1B8-550 | 20095515 | n | 1B8-550 | 1B8-550 |
| 5791255000019 | 20095516 | kamu | ENIDIN YI-1B8-550 | ENIDIN YI-1B8-550 |
| 1B8-552 | 20095517 | n | 1B8-552 | 1B8-552 |
| 5791255200019 | 20095518 | kamu | ENIDIN YI-1B8-552 | ENIDIN YI-1B8-552 |
| 1B8-553 | 20095519 | n | 1B8-553 | 1B8-553 |
| 5791255300019 | 20095520 | kamu | ENIDIN YI-1B8-553 | ENIDIN YI-1B8-553 |
| 1B8-554 | 20095521 | n | 1B8-554 | 1B8-554 |
| 5791255400019 | 20095522 | kamu | ENIDIN YI-1B8-554 | ENIDIN YI-1B8-554 |
| 1B8-555 | 20095523 | n | 1B8-555 | 1B8-555 |
| 1B8-556 | 20095524 | n | 1B8-556 | 1B8-556 |
| 1B8-560 | 20095526 | n | 1B8-560 EXT | 1B8-560 EXT |
| 57991256000019 | 20095527 | kamu | ENIDIN YI-1B8-560 | ENIDIN YI-1B8-560 |
| 1B8-561 | 20095528 | n | 1B8-561 AIR LIFT 58124 | 1B8-561 AIR LIFT 58124 |
| 1B8-562 | 20095529 | n | 1B8-562 | 1B8-562 |
