| Tempat asal: | Guangdong, Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 220-10 |
| Kuantitas min Order: | 6 buah |
|---|---|
| Harga: | $59.9-69.9/pc |
| Kemasan rincian: | kotak karton yang kuat atau sebagai kebutuhan pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union |
| Menyediakan kemampuan: | 1000PCS/MINGGU |
| Nama Produk: | Pegas Suspensi Udara Berbelit-belit Ganda | Bahan Musim Semi: | Karet + Baja |
|---|---|---|---|
| Jaminan: | 1 tahun | Jenis musim semi: | Tipe Aerasi |
| Karet Diameter Maks.: | 250mm | Plat Dia.: | 161mm |
| Ukuran kemasan:: | 24*24*24 cm | Jenis Lubang Gas: | 1/4NPTF,G 3/4 |
| Cahaya Tinggi: | Diameter 161mm Pegas Udara Industri,Pegas Udara Industri Tunggal Berbelit-belit,Pegas Udara Industri Contetech FS 200-10 |
||

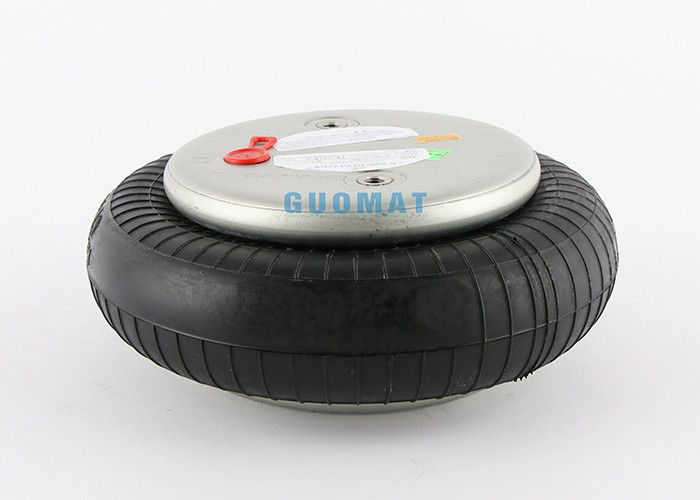

Contitech FS 200-10 CI Continental Bellows Style, Pegas Udara Berbelit-belit Industri Tunggal
Spesifikasi produk
FS 200-10 CI G1/4 G3/4 OS, Pegas Udara Industri Tipe Bawah, Berbelit-belit Tunggal, Aiea Efektif 200cm persegi, Stroke Maks 89 mm, Pelat Manik Berkerut, Benang Pemasangan Wanita
FS 200-10 Data Teknis Pegas Udara
FS 200-10 Data Pelat Penutup
Diameter Pelat Penutup Atas: 161mm
Antara Jarak Lubang Berulir: 89mm
Antara Lubang Berulir Dan Jarak Lubang Udara: 38.1/44.5mm
Diameter Pelat Penutup Bawah: 161mm
FS 200-10 Kacang Buta
Sekrup (Kacang) di Pelat Penutup Atas: 2XM8
Sekrup (Kacang) pada Pelat Penutup Bawah: 2XM8
Sekrup (Kacang) Kedalaman M8: 15mm
M8=25Nm
FS 200-10 Karet Bellow
Karet Bellow MAX Diameter: 250mm
FS 200-10Kerja Stroke
Stroke Kerja: 51mm ~ 140mm
Tinggi Maksimum: 140mm
Tinggi Minimum: 51mm
Tinggi Terkompresi: 89mm
FS 200-10 Air Inlet/Lubang Gas
Saluran Masuk Udara / Lubang Gas: G 1/4 G 3/4
G 1/4=25 Nm
G 3/4=25 Nm
Informasi Pemesanan
| TIDAK. | Jenis | Nomor pesanan. |
| 1 | karet di bawah | --- |
| 2 |
Dengan pelat atas dan saluran masuk udara G3/4 Eksentrisitas port masuk adalah 38.1mm |
--- |
| 3 |
Dengan pelat atas dan saluran masuk udara G1/4 Eksentrisitas port masuk adalah 44.5mm |
--- |
| 4 | Dengan pelat atas, blok penyangga, dan input G1/4 Bandara,Eksentrisitas port masuk adalah 44.5mm |
--- |
| 5 | Dengan pelat baja tahan karat, asupan udara G3/4 mulut,Eksentrisitas port masuk adalah 38.1mm |
--- |
Parameter teknis
Tekanan Min: 0 bar
Kekuatan Restorasi ke Tinggi Minimum: ≤ 200 N
Berat Total (termasuk Plat penutup):2,3 kg
Aplikasi Isolasi Getaran - Nilai Eigen Dinamis
Tinggi Desain H: direkomendasikan 110 mm, minimum 90 mm
| Tekanan P [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Volume V[l] |
| Gaya (Beban) F [KN] | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 |
| Kekakuan Pegas [N/cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2.7 |
| Frekuensi Alami [Hz] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
Aplikasi pneumatik - nilai eigen statis
Angkatan F [KN]
| Tekanan P bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Volume V I］ | |
| Tinggi H mm］ | 120 | 4,5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
| 110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.6 | |
| 100 | 6.3 | 8.6 | 11.0 | 13.4 | 15.5 | 17.5 | 2.4 | |
| 90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
| 80 | 7.6 | 10.2 | 13 | 15.7 | 18.2 | 20.6 | 1.9 | |
| 70 | 8.1 | 10.9 | 13.6 | 16,5 | 19.3 | 21.9 | 1.6 | |
| 60 | 8.5 | 11.3 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 | |
Pengenalan Pegas Udara Karet Contetech
Pegas udara karet banyak digunakan dalam peralatan pembuatan kertas, mesin kulit, meja bergetar, peralatan tekstil, pertambangan, mesin dan industri lainnya.Pegas udara karet yang digunakan dalam peralatan industri secara kasar dibagi menjadi pegas udara satu lapis, dua lapis, dan tiga lapis sesuai dengan jumlah lapisan badan karetnya.
Ketika airbag karet bekerja, rongga bagian dalam diisi dengan udara terkompresi untuk membentuk kolom udara terkompresi.Dengan meningkatnya beban getaran, ketinggian pegas berkurang, volume rongga bagian dalam berkurang, kekakuan pegas meningkat, dan luas bantalan efektif kolom udara rongga bagian dalam meningkat, dan daya dukung pegas meningkat saat ini.Ketika beban getaran berkurang, ketinggian pegas meningkat, volume rongga bagian dalam meningkat, kekakuan pegas berkurang, luas bantalan efektif kolom udara rongga bagian dalam berkurang, dan daya dukung pegas berkurang.Dengan cara ini, dalam langkah efektif pegas udara, ketinggian, volume rongga bagian dalam, dan daya dukung pegas udara memiliki transmisi yang halus dan fleksibel dengan peningkatan dan penurunan beban getaran, dan kontrol efisiensi tinggi dari pegas udara. amplitudo dan beban getaran terjadi.Kekakuan dan daya dukung pegas juga dapat disesuaikan dengan menambah atau mengurangi jumlah inflasi, dan ruang udara tambahan juga dapat dipasang untuk mencapai penyesuaian otomatis.
gambar produk
