| Tempat asal: | Guangdong, Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | FD330-22 |
| Kuantitas min Order: | 6pcs |
|---|---|
| Harga: | $59.9-159.9/pc |
| Kemasan rincian: | Kotak Karton Yang Kuat Atau Sesuai Kebutuhan Pelanggan |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T, Serikat Barat |
| Menyediakan kemampuan: | 1000PCS/MINGGU |
| Bahan: | Karet dan Baja | Jaminan: | 12 bulan |
|---|---|---|---|
| Sampel dan OEM: | tersedia | Operasi: | Berisi gas |
| Nomor OEM: | FD 330-22CI | Bobot: | 4.8Kg |
| Lubang Gas: | G1/4 | Suspensi Udara: | Musim Semi Udara Contitech |
| Cahaya Tinggi: | Contitech FD 330-22 Pegas Udara Karet,Pegas Udara Karet Konvolusi Ganda |
||

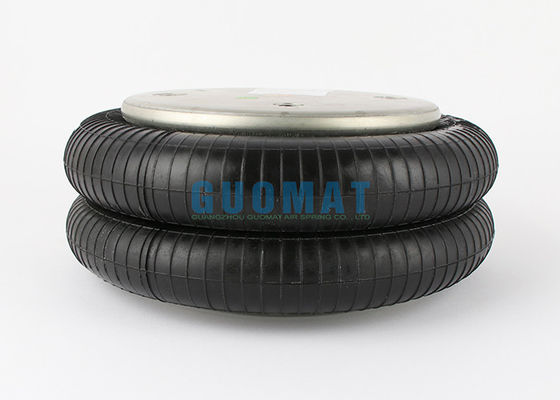

Contitech FD 330-22 CI Double Convolution Air Actuator G1/4 Air Fitting Rubber Air Spring
Deskripsi rinci UntukContitech FD330-22
Produsen: Contitech
Nomor Bagian: FD 330-22 CI G1/4
Garansi: 12 Bulan
Bahan: Karet dan Baja
Warna hitam
Pembayaran: LC/TT/Western Union/PayPal
Paket: Karton Coklat Kuat
Waktu Pengiriman: Sekitar 2-8 hari kerja setelah menerima pembayaran Anda
Metode pengiriman: Melalui laut, melalui udara, dengan mengungkapkan (DHL/UPS/EMS/Fedex)
Data teknis
|
1 |
Gigi Sekrup Atas (Mur). |
2xM8-15mm |
|
2 |
Diameter Pelat Penutup Atas |
228mm |
|
3 |
Diameter Pelat Penutup Bawah |
228 mm |
|
4 |
Jarak Pusat Sekrup |
157,5 mm |
|
5 |
Lubang Gas |
G1/4 |
|
6 |
Gigi Sekrup (Mur) Bawah |
2xM8-15mm |
|
7 |
Diameter Karet Bellow MAX |
325 mm |
|
8 |
Stroke |
75-305 mm |
|
9 |
Berat Keseluruhan dengan Pelat Terjepit |
4,8 kg |
|
10 |
Lebar Pemasangan yang Diperlukan |
340mm |
Isolasi getaran – nilai karakteristik dinamis
Tinggi desain H: direkomendasikan 240mm, minimum 220mm
| Tekanan P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Jilid V ［I］ |
| Paksa (Beban) ［KN］ | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27.6 | 12 |
| Tarif Musim Semi ［N/cm］ | 156 | 190 | 221 | 252 | 283 | 314 | |
| Frekuensi Alami ［Hz］ | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
Aplikasi pneumatik – nilai karakteristik statis
Gaya F [kN]
| Tekanan P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Jilid V ［I］ | |
| Tinggi H ［mm］ | 265 | 7.97 | 10.8 | 13.5 | 16.9 | 19.7 | 22.7 | 13 |
| 220 | 11.3 | 15.2 | 18.9 | 23.1 | 26.9 | 30.8 | 11 | |
| 180 | 13.6 | 18.2 | 22.7 | 27.5 | 32 | 36.5 | 8.8 | |
| 140 | 15.4 | 20.5 | 25.5 | 31.1 | 36.3 | 41.3 | 6.8 | |
| 100 | 16.8 | 22.1 | 27.8 | 34.1 | 39.8 | 45 | 4.8 | |
Instruksi Layanan
M8: maks.25Nm
G1/4:maks.25Nm
Jenis Umum Pegas Udara Berbelit-belit Ganda
FD 330-22 363 ;FD330-22 363
Setiap Pegas Udara Standar Terdiri dari 4 Lapisan
•Lapisan dalam yang sebenarnya berisi udara.
•Lapisan pertama dari karet yang diperkuat kain diterapkan
pada sudut tertentu.
•Lapisan kedua kain diperkuat karet yang
diletakkan pada sudut tertentu ke lapisan pertama.
• Penutup untuk melindungi lapisan kain bias.
