1B8X4 Firestone Air Spring W01-358-7564 Single Rubber Convoluted Air Actuators

Detail produk:

Tempat asal:	Guangzhou Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949, ISO9001
Nomor model:	1B8X4

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	5pcs
Harga:	USD49.9-59.9/PC
Kemasan rincian:	Kotak Karton yang kuat atau sebagai Kebutuhan Pelanggan
Waktu pengiriman:	3-7 Hari Kerja
Syarat-syarat pembayaran:	L/C, T/T, Western Union atau lainnya
Menyediakan kemampuan:	1000PCS/Minggu

Kontak

Detil Deskripsi produk

Fungsi:	Kurangi Kejutan	Kunci:	Batu Api W01-358-7564
Kode Hs:	8708809000	Jaminan:	12 bulan
Jenis:	Berisi gas	Tahun yang baik:	1B8-550
Diameter maks:	230mm	Tinggi Stroke:	50mm-140mm
Menyoroti:	1B8X4 Firestone Air Spring , Firestone Air Spring W01-358-7564

1B8X4 Firestone Air Spring W01-358-7564 Single Rubber Convoluted Air Actuators

Referensi No.

No referensi silang.

Firestone.W01-358-7564
Firestone.W01 358 7564
Firestone.013587564

Goodyear: 1B8-550
Goodyear: 1B8 550
Goodyear: 1B8550

Contitech: FS120-10
Contitech: FS120 10
Contitech: FS12010

Spesifikasi dan Parameter Teknis Rinci:AIRSUSTECH 1B8×4

Kacang/kacang buta

Gigi sekrup plat atas (kacang): 2×3/8-16UNC
Jarak pusat sekrup dari pelat penutup atas: 70mm
Gigi sekrup (kacang) dari pelat penutup bagian bawah:2×3/8-16UNC
Jarak pusat sekrup dari pelat penutup bagian bawah: 70 mm

Fittings lubang udara/inlet udara/udara

Lubang udara/inlet udara: 1/4NPTF
Jarak antara lubang udara dan sekrup: 35mm

Plat penutup

Diameter pelat atas: 135mm
Diameter penutup bagian bawah: 135mm

Bolu karet lonceng

Diameter karet bellow: 200mm
Max. OD: 230mm
Stroke: dari 50mm sampai 140mm

Blok bemper/blok bemper

Tidak ada blok bemper.

Lingkaran sabuk/Lingkaran sabuk

Tanpa tali pinggang

Tekanan minimal: 0 bar
Kekuatan pengembalian ke ketinggian minimum: ≤200N
Berat keseluruhan dengan lempeng yang dikencangkan: 2,0 kg

Isolasi getaran - nilai karakteristik dinamis
Tinggi desain H: direkomendasikan 110mm, minimal 90mm

Tekanan p[bar]	3	4	5	6	7	8	Vol. V[l]
Kekuatan (Load) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Kecepatan pegas [N/cm]	1335	1620	1925	2230	2535	2840
Frekuensi alami [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Nilai karakteristik aplikasi pneumatik-statis
F[KN]

Tekanan p [bar]		3	4	5	6	7	8	Vol. V [l]
Tinggi H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Firestone Style 116 Air Spring yang berliku

Deskripsi		Perintah Majelis No.
Gaya 116	Kacang buta, 1/4 NPT	W01-358-7564
Gaya 116	Kacang buta, 3/4 NPT	W01-358-7561
Dua Ply Bellows	Countersunk baja ring manik,13/4 baut, kacang, washers	W01-358-7568
	Kacang buta dengan katup tangki 1/4 terpasang	W01-A72-7518
	Hanya balon karet	W01-358-0133

Diameter lempeng: 5,31 in / 135 mm
Tekanan maksimum: 4 in / 101 mm
Tinggi maksimum: 6 in / 152 mm
Min. tinggi: 2 in / 51 mm
Koneksi udara: 1/4 NPT
Bahan bawah: NR
Benang pemasangan: 2x3/8-16 UNC
Gaya: 116
Min./max. kisaran suhu: - 40°C / +70°C
Tinggi kerja maksimum yang direkomendasikan: 5.1 in / 130 mm
Diameter maksimum: 5,31 in / 231 mm beban maksimum: 3,41 psi / 16,55 kN

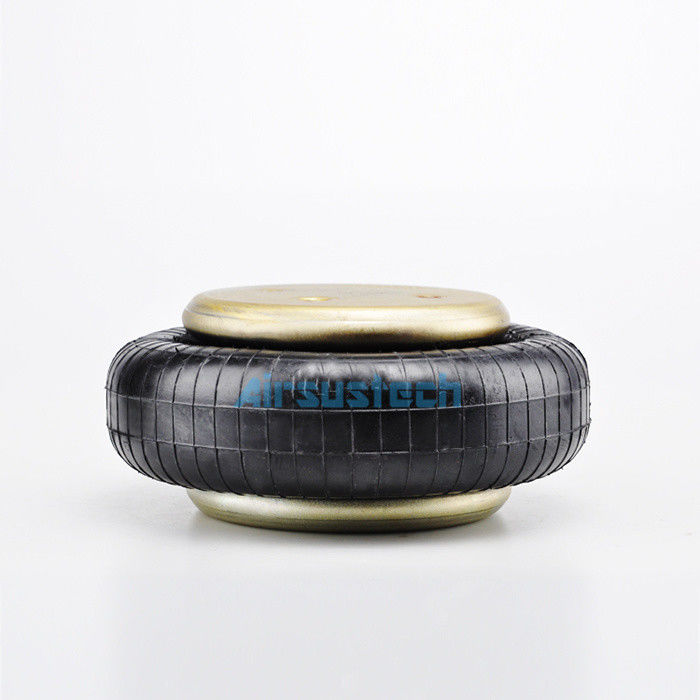

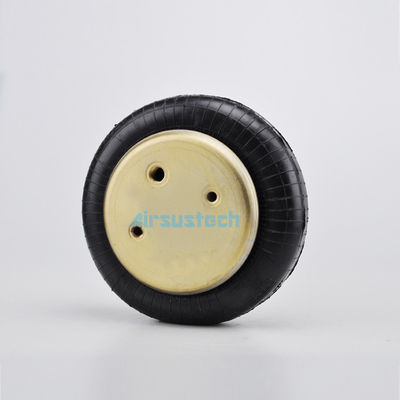

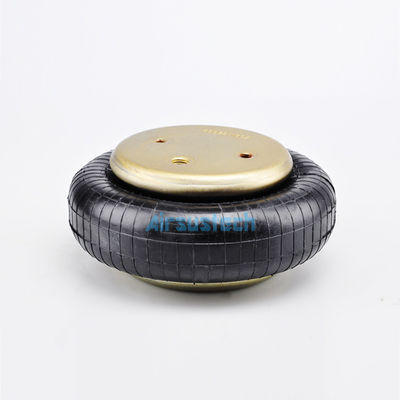

Gambar terkait dari 1B8×4

1B8X4 Firestone Air Spring W01-358-7564 Single Rubber Convoluted Air Actuators 0
