Tempat asal: | Guangzhou,China |
Nama merek: | GUOMAT |
Sertifikasi: | ISO/TS16949:2009 |
Nomor model: | 2B6955 |
Kuantitas min Order: | 5pcs |
---|---|
Harga: | USD59.9-69.9/PC |
Kemasan rincian: | Strong Carton Box or as Customers Requirement |
Waktu pengiriman: | 3-7 Working Days |
Syarat-syarat pembayaran: | L/C, T/T, Western Union Or Others |
Menyediakan kemampuan: | 1000PCS/Week |
N.W.: | 1.7 Kg | Warranty: | One Year |
---|---|---|---|
Pressure Ability: | 0.2-0.8 M PA | Air Inlet: | 1/4 NPT |
Color: | Black | Stroke Rubber Bellows: | 65~175 mm |
Bumper Block: | Without | Screw (Nut): | 3/8 |

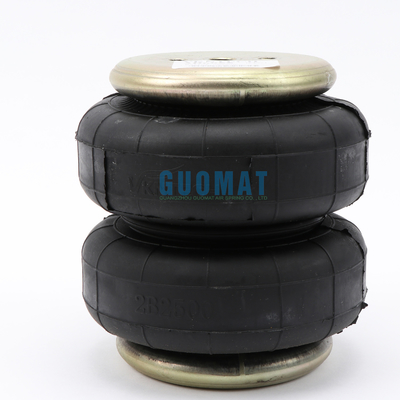

W01-358-6955 Batu Api Air Spring Suspensi Air Bag Ganda Terbungkus Dengan 3/8-16 Blind Nuts
Deskripsi Perintah perakitan No.
Kacang buta, 1/4 NPT:
GUOMAT 2B2500
Batu api Air Spring WO1-358-6955 /
Batu api Air Spring W01-358-6955 /
Batu api Air Spring W013586955
Kacang buta, 3/4 NPT:
Batu api Air Spring WO1-358-6956 /
Batu api Air Spring W01-358-6956 /
Batu api Air Spring W013586956
Hanya balon karet:
Batu api Air Spring WO1-358-0048 /
Batu api Air Spring W01-358-0048 /
Batu api Air Spring W013580048
Ply Socket head aluminium bead:WO1-358-6833
Berat perakitan 3,9 lbs.
Kekuatan untuk runtuh ke ketinggian minimum (@ 0 PSIG) 50 lbs.
GUOMAT 2B2500 Spesifikasi dan Parameter Teknis Rincian
Kacang / Kacang Buta

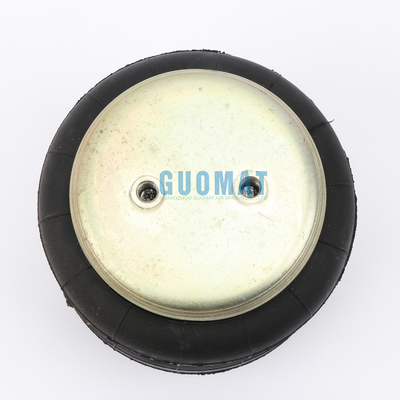

Top Cover Plate Screw (Nut) Gigi: 2 pcs X 3/8-16
Jarak pusat sekrup dari pelat penutup atas: 44 mm
Bagian bawah Tutup Plat Sekrup (Kacang) Gigi: 2 pcs X 3/8-16
Jarak pusat sekrup dari pelat penutup bawah: 44 mm
Lubang Gas / Inlet Udara / Fitting Udara
Lubang Gas / Inlet Udara: 1/4NPT
Plat penutup
Diameter plat penutup atas (lebar): 111 mm
Diameter plat penutup bagian bawah (lebar): 111 mm
Baja Karet
Karet Bellows Diameter alami: 146 mm
Diameter: 165 mm
Diameter ruang pemasangan: 180 mm
Tinggi alami: 175 mm
Bumper block / Buffer block
Tanpa Blok Bumper
Girdle Hoop / Girdle Ring
Dengan Girdle Hoop: One Pieces of Girdle Hoop
Karakteristik Dinamis pada 6,0 in. (Diperlukan untuk desain isolator Airmount saja) |
||||
Volume @ 100 PSIG = 100 in3 | Frekuensi Alamiah | |||
Tekanan pengukur (PSIG) | Beban (lb) | Tingkat Spring (lbs./in.) | CPM | HZ |
40 | 566 | 309 | 139 | 2.32 |
60 | 871 | 432 | 132 | 2.21 |
80 | 1,194 | 565 | 129 | 2.16 |
100 | 1,524 | 681 | 126 | 2.10 |
Tabel kekuatan
Ketinggian perakitan ((in.) | Volume@100 PSIG ((in3) | Kekuatan Pounds | ||||
@20 PSIG | @40 PSIG | @60 PSIG | @80 PSIG | @100 PSIG | ||
7.0 | 114 | 188 | 417 | 661 | 921 | 1198 |
6.0 | 100 | 270 | 566 | 871 | 1194 | 1524 |
5.0 | 82 | 331 | 686 | 1041 | 1414 | 1786 |
4.0 | 62 | 389 | 729 | 1197 | 1612 | 2039 |
Mengapa menggunakan aktuator Airstroke (bukan udara atau silinder hidrolik) untuk penggerak?
Biaya Rendah
Umumnya biaya awal adalah setengah atau kurang dari tabung pneumatik atau hidrolik konvensional dengan kemampuan kekuatan yang sama.
ukuran yang lebih besar.
Berbagai ukuran
Airstroke actuator tersedia dalam ukuran mulai dari 2,2 inci hingga 37 inci diameter.
Kapasitas kekuatan adalah 100.000 pon. pukulan hingga 14 inci mungkin.
Bertahan Selama Hidup
Airstroke actuator adalah aplikasi lebih lanjut dari Firestone's airide spring untuk
panjang hidup dan daya tahan yang diperlukan untuk jutaan mil
penggunaan suspensi tugas berat di bawah kondisi lingkungan yang buruk juga penting
faktor dalam desain mesin.
