Koneksi Flange Tipe 10X1 Single Convoluted Air Bellow Ganti FS210-10DS Air Springs

Koneksi Flange Tipe 10X1 Single Convoluted Air Bellow Ganti FS210-10DS Air Springs

Deskripsi Produk

Nomor Produsen Peralatan Asli

Continental ContiTech: FS 210-10 DS 67404

Continental ContiTech: FS 210-10 1/2 M10
Continental ContiTech:Fs 210-10 DS 1/2 M10

Continental ContiTech: FS 210-10 DS G1/2
Continental ContiTech: FS 210-10 DS G1/2 M10
Continental ContiTech:FS210-10 DS/FS210-10DS/FS21010DS

Continental ContiTech Bellow:FS 210-10/FS210-10/FS21010

Nomor Firestone.:W01-R58-4057/W01R58 4057/W01R584057

Firestone Style: 10 "x1/10" x1/10x1
Goodyear:1B10-2350/1B102350/1B102350

Goodyear Flex No:578-91-3-2350/5789132350/5789132350

Dunlop FR:10"x1SP2523

Dunlop Inggris (Pneuride):A11127 00 07/A111270007

Norgren: M/31101/M 31101/M31101

Nominal 0 (inci) x konvulsi:10"x1/10"x1/10x1

Parker: 10 "x19109024

YS-AIR:YS-252-1V/YS 252 1V/YS2521V

Data Teknis

Kacang/Kacang Buta

Bagian atas Cover Plate Screw (Nut) Gigi: 4xM10

Bagian bawah tutup plat sekrup (kacang) gigi: 4xM10

Jarak pusat antara sekrup (kacang) gigi: 181mm

Plat penutup

Diameter plat penutup atas: 210mm

Diameter plat penutup bawah: 210mm

Lubang Gas / Inlet Udara / Fitting Udara

Lubang Gas / Inlet Udara: G1/2

Karet Bellow

Karet bellow MAX Diameter luar: 235mm

Tinggi: 118mm

Air spring yang terkoneksi flange

Air spring yang terhubung flange mengacu pada penggunaan flanges untuk menghubungkan air spring ke sistem.dan busIni terdiri dari kompresor udara, tangki pasokan udara, katup leveling, katup check, bellow, dan pipa penghubung.Ballows air-sumber adalah kolom udara yang terkurung dalam karet dan kain wadah yang terlihat seperti ban mobil atau dua atau tiga ban ditumpuk di atas satu sama lainKatup kontrol membiarkan udara tambahan ke balon dari tangki pasokan udara untuk mempertahankan ketinggian kendaraan ketika beban meningkat,dan katup leveling ventilasi udara berlebih dari balon ketika kendaraan naik karena pengungkapanDengan demikian kendaraan tetap pada ketinggian tetap terlepas dari beban. Meskipun air spring fleksibel di bawah beban normal, ia menjadi semakin kaku ketika dikompresi di bawah beban yang meningkat.

Sambungan Flange Secara Umum

Flange adalah tepi atau tepi yang menonjol, sering digunakan untuk meningkatkan kekuatan atau menyebarkan beban.di mana mereka membentuk rim di ujung pipa ketika dipasangkan ke pipaFlanges digunakan untuk menghubungkan pipa, dan mereka memiliki beberapa lubang yang memungkinkan dua pipa flanges untuk diborgol bersama-sama, membentuk koneksi antara dua pipa.Sebuah gasket dapat dipasang antara dua flanges untuk meningkatkan segelFlanges tersedia sebagai bagian diskrit untuk digunakan dalam penggabungan pipa, dan mereka memfasilitasi pemasangan dan pemisahan pipa dengan mudah ke flange pipa lain.

Aplikasi Air Spring Terhubung Flange

Dalam konteks sistem mata air, mata air yang terhubung flange kemungkinan mengacu pada penggunaan flang untuk menghubungkan mata air ke sisanya sistem, seperti pipa penghubung, katup,dan komponen lainnyaMetode koneksi ini dapat memberikan cara yang aman dan dapat diandalkan untuk mengintegrasikan air musim semi ke dalam sistem suspensi keseluruhan, memastikan fungsi yang tepat dan kapasitas beban.

Singkatnya, air spring yang terhubung dengan flange melibatkan penggunaan flang untuk menghubungkan air spring ke sistem,menyediakan metode yang aman dan dapat diandalkan untuk mengintegrasikan mata air ke dalam sistem suspensi keseluruhan.

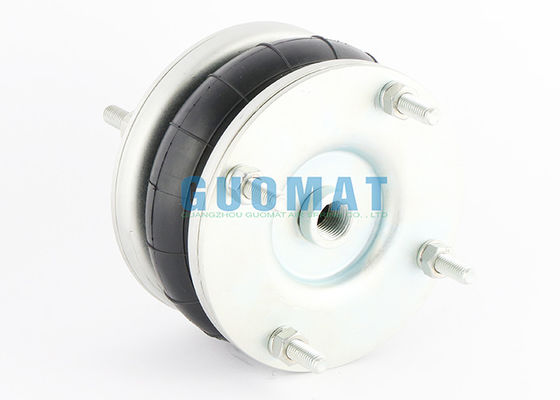

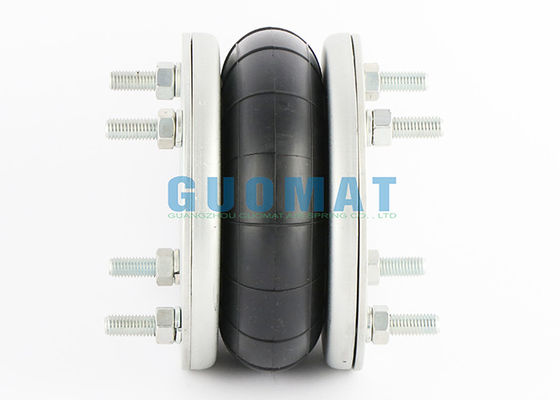

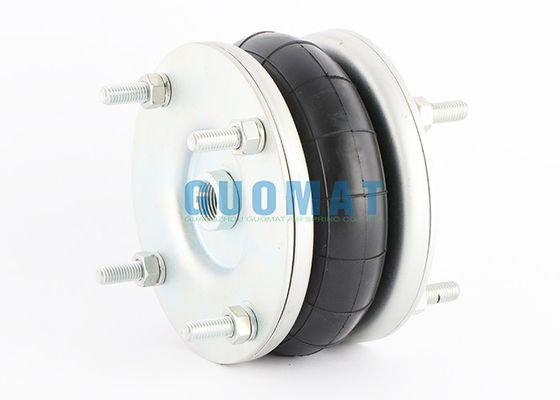

Gambar Nyata GUOMAT 10X1 Single Air Spring
