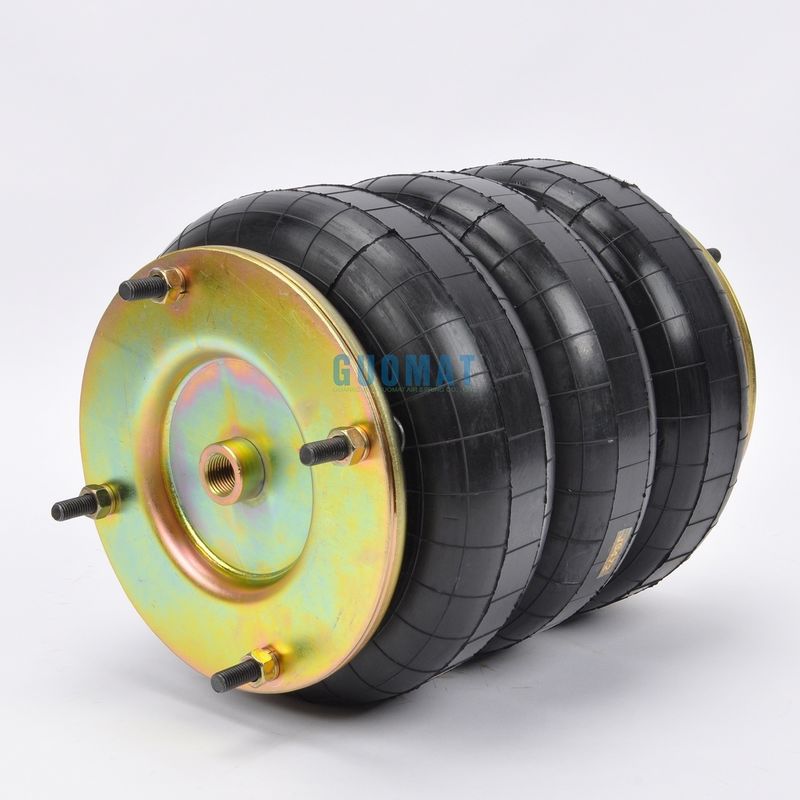

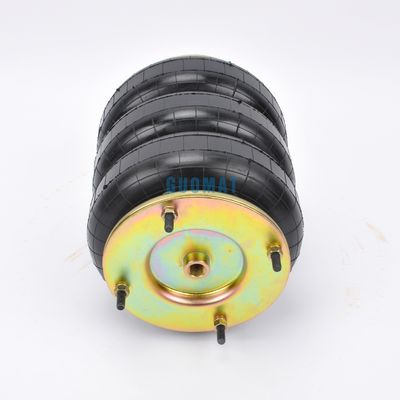

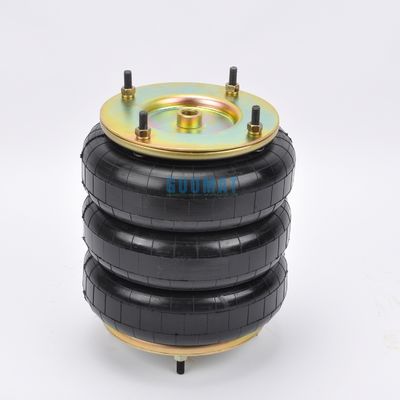

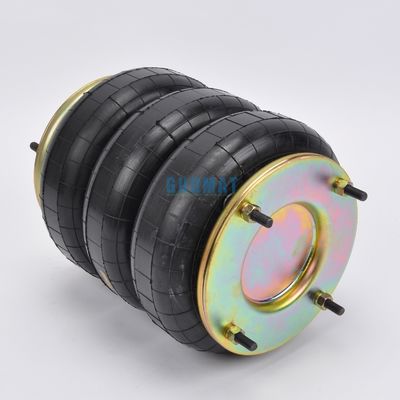

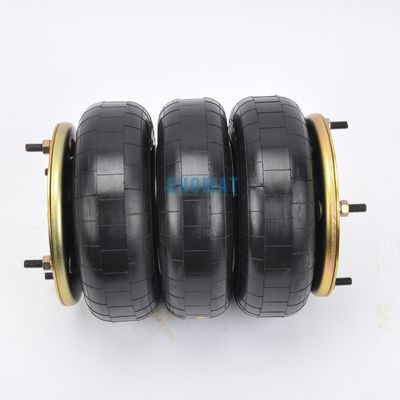

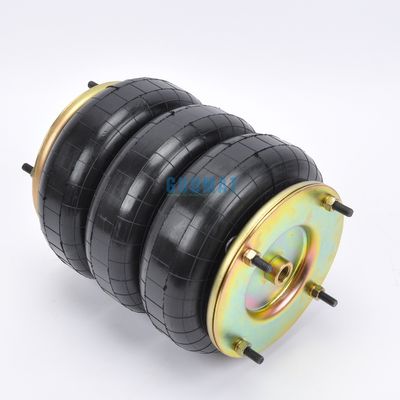

M/31103 Norgren Air Spring Stroke Length 330 mm Port G1/2 Nominal diameter 10 "Triple konvulsi Air Bellows

Detail produk:

Tempat asal:	Guangzhou, Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	3B10X3

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	5pcs
Harga:	USD99.9-129.9/PC
Kemasan rincian:	Kotak Karton yang kuat atau sebagai Kebutuhan Pelanggan
Waktu pengiriman:	3-7 Hari Kerja
Syarat-syarat pembayaran:	L/C, T/T, Western Union atau lainnya
Menyediakan kemampuan:	1000PCS/Minggu

Kontak

Detil Deskripsi produk

Kemampuan Tekanan:	0,2-0,8 M PA	Saluran masuk udara:	1/4 NPT
Pelat Atas Lubang/Stud:	4	Bellow Dia:	330 mm
Kode Hs:	8708809000	Bahan:	Karet dan Besi
NW:	1,5KG	Jaminan:	Satu Tahun
Menyoroti:	330 mm Air Bellows , 10 ⁄ Triple Convolutions Air Bellows , G1/2 Air Bellows

M/31103 Norgren Air Spring Stroke Length 330 mm Port G1/2 Nominal diameter 10 "Triple konvulsi Air Bellows

Produsen:	Angka Lengkap
GUOMAT NO. Norgren Norgren Airkraft:	3B10X3 M/31103 10 "X3 115056
Contitech:	FT 210-32DS FT 210 32DS FT21032DS
Dunlop:	SP1539 ((10X3) SP1539 10X3
Kami bentuk:	WBD-G450 WBD G450
Stroke:	230 mm
Kondisi:	Baru

OEM Produsen Peralatan Asli:

Kacang / Kacang Buta

Top Cover Plate Sekrup (Nut) Gigi: 4pcs X M10

Bagian bawah Tutup Plat Sekrup (Kacang) Gigi: 4pcs X M10

Lubang Gas / Inlet Udara / Fitting Udara

Lubang Gas / Inlet Udara: G1/2

Plat penutup

Diameter plat penutup atas (lebar): 260 mm

Diameter plat penutup bagian bawah (lebar): 260 mm

Bahan pelat atas dan bawah:Baja

Baja Karet

Jarak dari karet: 330 mm

Bumper block / Buffer block

Tanpa Blok Bumper

Girdle Hoop / Girdle Ring

Dengan Girdle Hoop: One Pieces of Girdle Hoop

Bahan karet Standar hingga 70 °C karet alam

Aplikasi pneumatik - karakteristik statis
Kekuatan F [kN]

Tekanan p [bar]		3	4	5	6	7	8	Vol. V [l]
Tinggi H [mm]	350	5,62	7,66	9,75	11,8	14	16,3	11
	300	7,1	9,56	12	14,5	17,1	19,8	9,5
	250	8,62	11,6	14,6	17,6	20,7	24	8,2
	200	10,3	13,8	17,3	20,8	24,4	28,3	6,6
	150	12,1	16,1	20,1	24,2	28,3	32,6	4,7

Prinsip kerja air spring:

Dengan demikian, dalam pukulan efektif dari mata air, ketinggian mata air, volume rongga dalam, dan kapasitas beban dikendalikan dengan lancar oleh transmisi fleksibel,amplitudo dan beban getaran dengan peningkatan dan penurunan beban getaranHal ini juga mungkin untuk menyesuaikan kekakuan dan kapasitas bantalan dari musim semi dengan meningkatkan atau mengurangi jumlah inflasi,dan ruang udara bantu dapat dilampirkan untuk mencapai penyesuaian kontrol diri.

Tabel perbandingan tipe sambungan flange air spring model
GUOMAT NO.	Contitech NO.	GUOMAT NO.	Contitech NO.
FS22-3DICR	FS 22-3 DI CR	FS960-12RS	FS 960-12 RS
FS44-5DICR	FS 44-5 DI CR	FS1330-11RS	FS 1330-11 RS
FS76-7DICR	FS 76-7 DI CR	FS1710-12RS	FS 1710-12 RS
FS76-7DSCR	FS 76-7 DS CR	FS2870-16RS	FS 2870-16 RS
FS138-8DS	FS 138-8 DS	FS5450-16RS	FS 5450-16 RS
FS210-10DS	FS 210-10 DS	FD960-22RS	FD 960-22 RS
FS412-10DS	FS 412-10 DS	FD1120-30RI	FD 1120-30 RI
FS614-13DS	FS 614-13 DS	FD1330-25RS	FD 1330-25 RS
FS816-15DS	FS 816-15 DS	FD1710-25RS	FD 1710-25 RS
FD22-4DICR	FD 22-4 DI CR	FD1730-40RI	FD 1730-40 RI
FD44-10DICR	FD 44-10 DI CR	FD2380-24RS	FD 2380-24 RS
FD76-14DICR	FD 76-14 DI CR	FD2470-40RI	FD 2470-40 RI
FD76-14DSCR	FD 76-14 DS CR	FD2870-30RS	FD 2870-30 RS
FD138-18DS	FD 138-18 DS	FD5450-28RS	FD 5450-28 RS
FD209-21DS	FD 209-21 DS	FT960-34RS	FT 960-34 RS
FD210-22DS	FD 210-22 DS	FT1330-35RS	FT 1330-35 RS
FD412-18DS	FD 412-18 DS	FT1710-38RS	FT 1710-38 RS
FD614-26DS	FD 614-26 DS	FT2870-45RS	FT 2870-45 RS
FD816-30DS	FD 816-30 DS	FT5450-44RS	FT 5450-44 RS
FT22-6DICR	PT 22-6 DI CR
FT44-15DICR	FT 44-15 DI CR
FT76-20DICR	PT 76-20 DI CR
FT76-20DSCR	PT 76-20 DS CR
FT138-26DS	FT 138-26 DS
FT210-32DS	FT 210-32 DS
FT412-32DS	FT 412-32 DS
FT614-36DS	FT 614-36 DS
FT816-40DS	FT 816-40 DS
